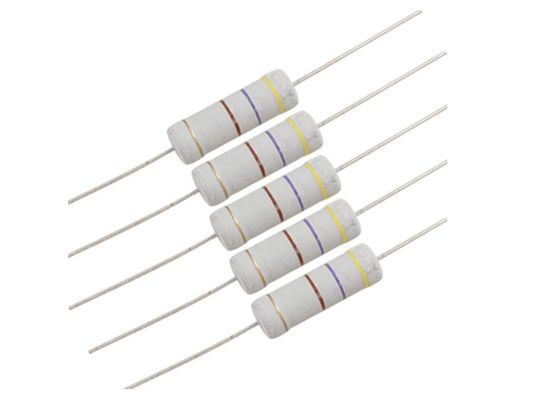

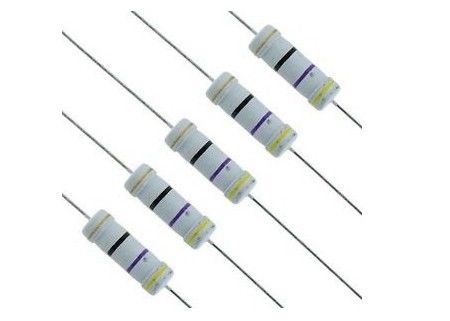

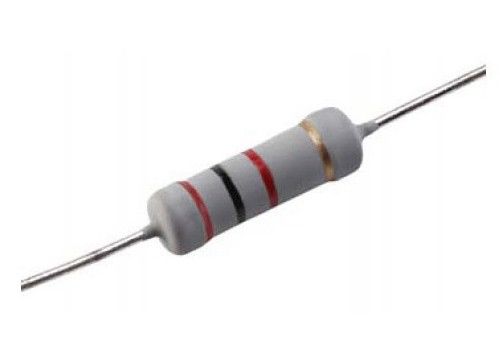

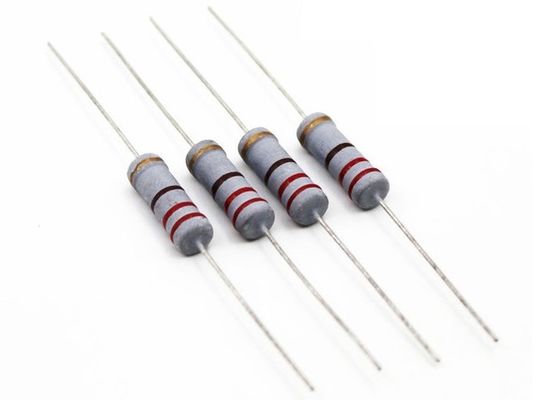

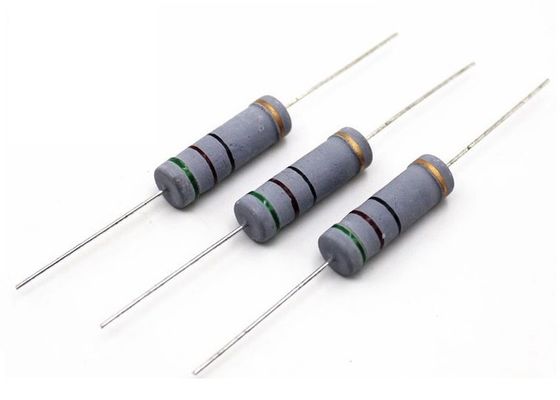

소형 MOF 불화성 금속 산화물 필름 저항기 470R 5W 700V 470 Ohm 2485 회색 자동 삽입
특징
● 기존 모델 보다 50% 더 작아진
● 불식용
● 높은 신뢰성
● 자동 삽입
● 참조 표준 IEC 60115-2, IEC 60115-4, JIS C 5201-4, EIAJ RC-2138
● RoHS 규격 준수
적용 범위
이 사양은 Aolittel Technology Co., Ltd.가 제조하는 금속 산화물 필름 저항에 사용 가능합니다. 환경 관련 물질의 RoHS 테스트 요구 사항에 따라 있습니다.
타입 지정 (예제)
부호는 다음의 형태로 지정되어야 합니다.
M오F 1/4W 10K J T52
MOF: 타입- 금속 산화물 필름 저항
1/4W: 등급 전력
정상 소형
1/4W 1/2WS
1/2W 1WS
1W 2WS
2W 3WS
3W 5WS
5W
10K: E-24 시리즈 E-96 시리즈의 명목 저항 값
J: 저항 허용 J ± 5% G ± 2% F ± 1%
T52:
양식
P 타입
M형
MB 타입
FK1 타입
FK2 타입
FKK 타입
정량력
명산 전력은 지정된 주변 온도에서 지속적으로 부하를 받을 수 있는 최대 전력입니다.
70°C,표-1에 따르면,환경 온도가 70°C를 초과할 때,명용 전력을 결정해야 합니다.
저하 곡선에서
|
종류
|
정량력
|
최대 작동량 전압 |
최대 과부하 전압 |
다이렉트릭 저항력 전압 |
저항력 범위 (Ω) |
|
| 일반 크기 | MOF1/4W | 0.25W | 250V | 500V | 500V | 0.1Ω~100KΩ |
| MOF1/2W | 0.5W | 350V | 700V | 700V | 0.1Ω~100KΩ | |
| MOF1W | 1W | 500V | 800V | 900V | 0.1Ω~100KΩ | |
| MOF2W | 2W | 500V | 1000V | 1000V | 0.1Ω~100KΩ | |
| MOF3W | 3W | 500V | 1000V | 1000V | 0.1Ω~100KΩ | |
| MOF5W | 5W | 500V | 1000V | 1000V | 0.1Ω~100KΩ | |
| 작은 크기 | MOF1/2WS | 0.5W | 350V | 700V | 500V | 0.1Ω~100KΩ |
| MOF1WS | 1W | 350V | 800V | 700V | 0.1Ω~100KΩ | |
| MOF2WS | 2W | 500V | 1000V | 1000V | 0.1Ω~100KΩ | |
| MOF3WS | 3W | 500V | 1000V | 1000V | 0.1Ω~100KΩ | |
| MOF5WS | 5W | 500V | 1000V | 1000V | 0.1Ω~100KΩ | |
구조 도표
저항의 구조 (MOF 시리즈) 는 다음과 같습니다.
|
아니 |
항목 |
소재 |
| 1 |
세라믹 코어 |
고 알루미나 세라믹이 사용됩니다. |
| 2 |
레지스터 요소 |
저항 요소는 금속 산화물 필름으로 구성되어야 합니다. |
| 3 |
터미널 |
캔 철 모자 |
| 4 |
연결 |
용매로 덮인 납선은 용접 과정을 통해 뚜?? 에 장착되어야 합니다. |
| 5 |
납선 |
용접 또는 통조각 용접 철 |
| 6 |
마감화 |
실리콘 樹脂이 사용 됩니다. UL-94V-0 불화성 규격에 따라 |
| 7 |
표시 |
색상 코드 |
저항체 색상
| 일반 크기 | 작은 크기 | ||
| 종류 | 색상 | 종류 | 색상 |
|
MOF1/4W,MOF1/2W MOF1W, MOF2W, MOF3W,MOF5W |
회색 |
MOF1/2WS,MOF1WS, MOF2WS, MOF3WS, MOF5WS |
분홍색 |
외부 차원
1) P 타입
| 종류 | 크기 | |||||
|
정상 크기 |
작은 크기 |
난 | L | ψD | ψd | H |
| MOF1/4W | MOF1/2WS | 60 | 60.5±0.5 | 20.3±0.5 | 0.45±0.05 | 280.0±20 |
| MOF1/2W | MOF1WS | 60 | 90.0±0.5 | 30.2±0.5 | 00.50±0.05 | 280.0±20 |
| MOF1W | MOF2WS | 60 | 110.5±1.0 | 40.5±0.5 | 00.7 0±0.05 | 250.0±20 |
| 81 | 110.5±1.0 | 40.5±0.5 | 00.7 0±0.05 | 350.0±20 | ||
| 94 | 110.5±1.0 | 40.5±0.5 | 00.7 0±0.05 | 420.0±20 | ||
| MOF2W | MOF3WS | 60 | 150.0±1.0 | 50.0±0.5 | 00.70±0.05 | 230.0±20 |
| 70 | 150.0±1.0 | 50.0±0.5 | 00.70±0.05 | 28±2.0 | ||
| 81 | 150.0±1.0 | 50.0±0.5 | 00.70±0.05 | 330.0±20 | ||
| 94 | 150.0±1.0 | 50.0±0.5 | 00.70±0.05 | 400.0±20 | ||
| MOF3W | MOF5WS | 81 | 170.5±1.0 | 60.0±0.5 | 00.70±0.05 | 380.0±20 |
| MOF5W | 94 | 240.5±1.0 | 80.0±0.5 | 00.70±0.05 | 350.0±20 | |
2) 축성 납 테이핑 - Txx 타입
| 종류 |
녹화 |
크기 | ||||||||||
|
정상 크기 |
작은 크기 |
L | W | P |
L1-L2 맥스 |
T |
Z 맥스 |
R 맥스 |
t 맥스 |
e 맥스 |
S 맥스 |
|
| MOF1/4W | MOF1/2WS | T26 | 60.0±0.5 | 26+1-0 | 5±05 | 0.5 | 6±0.5 | 1.2 | 0 | 3.0 | 0.6 | 0.5 |
| T52 | 60.0±0.5 | 52±1.0 | 5±05 | 1.0 | 6±0.5 | 1.2 | 0 | 3.0 | 0.6 | 0.5 | ||
| MOF1/2W | MOF1WS | T52 | 90.0±1.0 | 52±1.0 | 5±05 | 1.0 | 6±0.5 | 1.2 | 0 | 3.0 | 0.6 | 0.5 |
| MOF1W | MOF2WS | T52 | 110.0±1.0 | 52±1.0 | 5±05 | 1.0 | 6±0.5 | 1.2 | 0 | 3.0 | 0.6 | 0.5 |
| T73 | 110.0±1.0 | 73±1.0 | 5±05 | 1.0 | 6±0.5 | 1.2 | 0 | 3.0 | 0.6 | 0.5 | ||
| MOF2W | MOF3WS | T52 | 150.0±1.0 | 52±1.0 | 10±0.5 | 1.0 | 6±0.5 | 1.2 | 0 | 3.0 | 0.6 | 0.5 |
| T73 | 150.0±1.0 | 73±1.0 | 10±0.5 | 1.0 | 6±0.5 | 1.2 | 0 | 3.0 | 0.6 | 0.5 | ||
| T84 | 150.0±1.0 | 84±1.0 | 10±0.5 | 1.0 | 6±0.5 | 1.2 | 0 | 3.0 | 0.6 | 0.5 | ||
| MOF3W | MOF5WS | T84 | 170.5±1.5 | 84±1.0 | 10±0.5 | 1.0 | 6±0.5 | 1.2 | 0 | 3.0 | 0.6 | 0.5 |
| MOF5W | T84 | 240.5±1.5 | 84±1.0 | 10±0.5 | 1.0 | 6±0.5 | 1.2 | 0 | 3.0 | 0.6 | 0.5 | |
3) MB 타입
|
와트 |
크기 (mm) | |||||||
| D | L | P±1.0 | H1±1.0 | H2±0.5 | d±0.05 | t±0.15 | qMax | |
| 1/2W, 1W | 30.2±0.5 | 90.5±0.5 | 12.5/15 | 10.5 | 4.5 | 0.50 | 1.2 | 3 |
| 1w,2ws | 40.5±1.0 | 110.5±1.0 | 15 | 10.5 | 4.5 | 0.70 | 1.25 | 3 |
| 2w,3ws | 50.0±1.0 | 150.5±1.0 | 20 | 10.5 | 4.5 | 0.70 | 1.25 | 3 |
| 3W5WS | 60.0±1.0 | 170.5±1.0 | 25 | 10.5 | 4.5 | 0.70 | 1.25 | 3 |
| 5W | 80.0±1.0 | 240.5±1.0 | 30 | 10.5 | 4.5 | 0.70 | 1.25 | 3 |
4) M형
|
와트 |
크기 (mm) | |||
| ΦD | L | P±1.0 | H±1.0 | |
| 1/8W,1/6W | 10.8±0.3 | 30.2±0.5 | 6 | 8 |
| 1/4w,1/2ws | 20.3±0.5 | 60.5±0.5 | 10 | 8 |
| 1/2W, 1W | 30.5±0.5 | 90.5±0.5 | 12.5/15 | 10 |
| 1w,2ws | 40.5±1.0 | 110.5±1.0 | 15 | 10 |
| 2w,3ws | 50.0±1.0 | 150.5±1.0 | 20 | 10 |
| 3w | 60.0±1.0 | 170.5±1.0 | 25 | 10 |
| 5W | 80.0±1.0 | 240.5±1.0 | 30 | 10 |
5)MK 타입
|
와트 |
크기 (mm) | ||||
| D | L | P±1.0 | H±1.0 | H1±1.0 | |
| 1/2W, 1W | 30.2±0.5 | 90.5±0.5 | 12.5 | 10 | 4.5 |
| 1w,2ws | 40.5±1.0 | 110.5±1.0 | 15 | 10 | 4.5 |
| 2w,3ws | 50.0±1.0 | 150.5±1.0 | 20 | 10 | 4.5 |
| 3W5WS | 60.0±1.0 | 170.5±1.0 | 25 | 10 | 4.5 |
6) F형
| 와트 | 크기 (mm) | ||||
| ΦD | L | P±2입니다.0 | E 최대 | H±1.0 | |
| 1/2W, 1W | 30.2±0.5 | 90.5±0.5 | 6 | 3.5 | 5-8 |
| 1w,2ws | 40.5±1.0 | 110.5±1.0 | 8 | 3.5 | 5-8 |
| 2w,3ws | 50.0±1.0 | 150.5±1.0 | 8 | 3.5 | 5-8 |
| 3w | 60.0±1.0 | 170.5±1.0 | 8 | 3.5 | 5-8 |
7) FK2 타입
|
와트 |
크기 (mm) | ||||
| ΦD | L | P±2입니다.0 | E 최대 | H±1.0 | |
| 1/2W, 1W | 30.2±0.5 | 90.5±0.5 | 6 | 3.5 | 5-8 |
| 1w,2ws | 40.5±1.0 | 110.5±1.0 | 8 | 3.5 | 5-8 |
| 2w,3ws | 50.0±1.0 | 150.5±1.0 | 8 | 3.5 | 5-8 |
| 3w | 60.0±1.0 | 170.5±1.0 | 8 | 3.5 | 5-8 |
8) FKK 타입
|
와트 |
크기 (mm) | |||||
| ΦD | L | P±1.0 | E 최대 | H1±1.0 | H2±1.0 | |
| 1/2W, 1W | 30.2±0.5 | 90.5±0.5 | 5 ~ 7 | 3.5 | 8 | 4.5 |
| 1w,2ws | 40.5±1.0 | 110.5±1.0 | 5-9 | 3.5 | 8 | 4.5 |
| 2w,3ws | 50.0±1.0 | 150.5±1.0 | 5-9 | 3.5 | 8 | 4.5 |
| 3w | 60.0±1.0 | 170.5±1.0 | 5 ~ 10 | 3.5 | 8 | 4.5 |
패키지
A.박스 포장된 테이프 (Ammo 포장)
| 종류 |
양식 |
양 |
크기 (mm) | |||
|
정상 크기 |
작은 크기 |
L | W | H | ||
| MOF1/4W | MOF1/2WS | T26 | 5000 PCS | 260 | 50 | 100 |
| T52 | 5000 PCS | 260 | 80 | 100 | ||
| MOF1/2W | MOF1WS | T52 | 2000 PCS | 260 | 80 | 85 |
| MOF1W | MOF2WS | T52 | 1000 PCS | 260 | 80 | 85 |
| T73 | 1000 PCS | 260 | 95 | 92 | ||
| MOF2W | MOF3WS | T52 | 1000 PCS | 260 | 80 | 100 |
| T73 | 1000 PCS | 260 | 95 | 92 | ||
| MOF3W | MOF5WS | T84 | 500PCS | 260 | 110 | 75 |
| MOF5W | T84 | 250PCS | 260 | 110 | 75 | |
B. 접시에 있는 테이프 대량 (Ammo Bulk) 포장 상자 크기와 양
| 종류 |
양식 |
양 |
크기 (mm) | |||
|
정상 크기 |
작은 크기 |
L | W | H | ||
| MOF1/4W | MOF1/2WS | P | 10000 PCS | 240 | 140 | 76 |
| 발형 | 10000 PCS | 240 | 140 | 76 | ||
| MOF1/2W | MOF1WS | P | 5000 PCS | 240 | 140 | 76 |
| 발형 | 5000 PCS | 240 | 140 | 76 | ||
| MOF1W | MOF2WS | P | 2000 PCS | 240 | 140 | 76 |
| 발형 | 2000 PCS | 240 | 140 | 76 | ||
| MOF2W | MOF3WS | P | 2000 PCS | 240 | 140 | 76 |
| 발형 | 2000 PCS | 240 | 140 | 76 | ||
| MOF3W | MOF5WS | P | 100PCS | 240 | 140 | 76 |
| 발형 | 250PCS | 240 | 140 | 76 | ||
| MOF5W | P | 50PCS | 240 | 140 | 76 | |
| 발형 | 50PCS | 240 | 140 | 76 | ||
공장 보기
금속 산화물 필름 저항의 정의
금속산화물 필름 저항기는 고정 저항의 일종으로, 전기 전류의 흐름을 특정 수준으로 제한하기 위해 금속산화물 필름을 저항 요소로 사용합니다.
금속산화물은 무엇일까요?
금속산화물은 금속 화합물이며, 산소 원자와 다른 원소들 사이의 화학적 결합으로 인해 형성된다.금속 화합물은 두 가지 또는 그 이상의 다른 종류의 원자로 구성됩니다. 예를 들어 (산소와 틴)금속 산화물 필름 저항체에서 필름은 진산화물을 사용하여 구성됩니다.
주황산화물은 무엇일까요?
진산화물은 금속 화합물의 일종으로, 산소 원자와 진 사이의 화학적 결합으로 인해 형성됩니다.
금속산화물 필름 저항 구조
금속 산화물 필름 저항의 구조는 금속 필름 저항과 거의 비슷합니다.금속 산화물 필름 저항기와 금속 필름 저항 사이의 주요 차이점은 필름을 구성하는 데 사용되는 재료입니다..
금속 필름 저항에서, 필름은 니켈 크롬과 같은 금속을 사용하여 구성되며, 금속 산화물 필름 저항에서는, 필름은 아연 산화물과 같은 금속 산화물을 사용하여 구성됩니다.
금속산화물 필름 저항기는 진산화물과 같은 금속산화물로 세라믹 코어를 코팅하여 만들어집니다. 진산화물에 안티몬산화물이 첨가되어 저항성을 증가시킵니다.금속 산화물 필름의 저항성은 주로 진산화물에 첨가된 안티몬 산화물의 양에 달려 있습니다..
주황산화물 과 안티몬산화물 로 만든 필름 은 전기 전류 에 대한 저항 요소 로 작용 한다. 따라서 금속 산화물 필름 은 전기 전류 를 일정 수준 까지 제한 한다.세라믹 코어는 전기에 절연 물질을 작용따라서, 세라믹 코어는 열을 통과시키지 않습니다. 따라서,이 저항은 높은 온도에 견딜 수 있습니다.
금속 끝 뚜?? 은 저항 요소의 양쪽 끝에 장착된다. 구리 가닥은 이 금속 끝 뚜?? 의 두쪽 끝에서 결합된다.금속 산화물 필름 저항은 금속 필름 및 탄소 필름 저항보다 더 높은 온도에 견딜 수 있습니다..
금속 산화물 필름 저항에서 원하는 저항은 금속 산화물 필름을 길이를 따라 나선형으로 절단하여 달성됩니다. 원하는 저항 값이 달성되면,금속 산화물 필름의 절단 작업이 중단됩니다.레이저는 일반적으로 금속 산화물 필름을 나선형으로 자르는 데 사용됩니다.
금속 산화물 필름 저항의 저항은 첨가 된 안티몬 산화물의 양, 금속 산화물 필름 층의 두께, 그리고 나선형 금속 산화물 필름 절단 너비에 달려 있습니다
금속산화물 필름 저항의 저항은 금속산화물에 첨가된 안티몬산화물의 양, 금속산화물 필름층의 두께,그리고 나선형 금속 산화물 필름 절단 너비.
