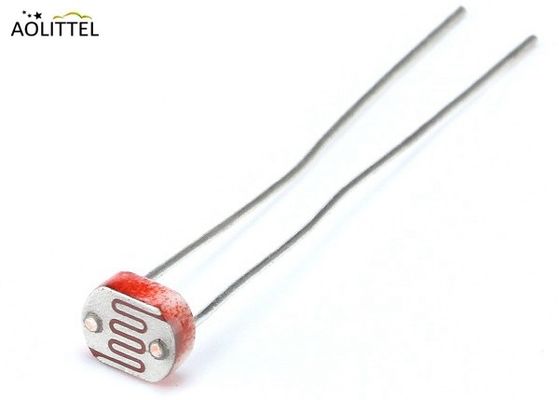

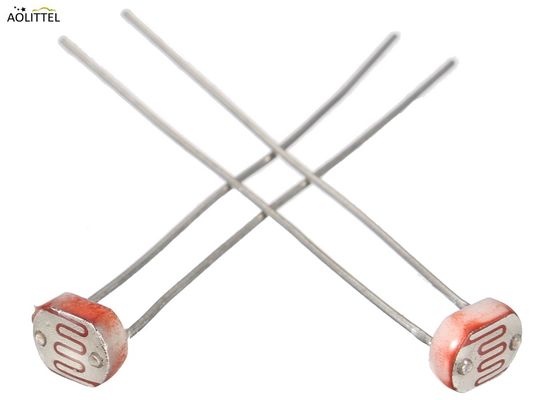

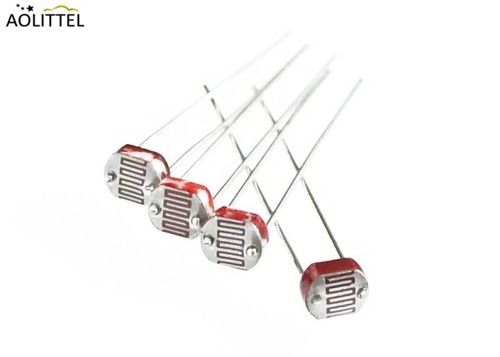

센시티브 둥근 지름 5mm 광전자 Cds 광반응기빛 센서센서 적용용 GM55 시리즈
설명
작은 광 저항빛 센서또는 광전지는 빛으로 제어되는 변수 저항체입니다. photoresistor의 저항은 부딪히는 빛의 강도가 증가함에 따라 감소합니다. photoresistor빛 센서빛에 민감한 탐지 회로와 빛과 어둠에 활성화 된 스위치 회로에 적용 할 수 있습니다. 또한 빛 의존 저항 (LDR) 이라고합니다.
(주) (주)
다운로드________
광전지빛 센서소형, 값싸고, 전력도 적고, 사용하기 쉽고, 마르지 않는 센서입니다.그들은 종종 CdS 세포로 불립니다 (그들은 카드미움-황화물로 만들어집니다.), 빛 의존 저항 (LDR) 및 광 저항.
| 아오 리틀 Cds 사진 저항빛 센서가족 | ||
| 아니 | 직경 | 시리즈 |
| 1 | 3mm | GM35 |
| 2 | 4mm | GM45 |
| 3 | 5mm | GM55 |
| 4 | 7mm | GM75 |
| 5 | 11mm | GM115 |
| 6 | 12mm | GM12G |
| 7 | 20mm | GM205 |
| 8 | 25mm | GM255 |
크기 (mm)
특징
좋은 신뢰성
작은 부피
높은 감수성
신속한 반응
좋은 스펙트럼 특성
에포시 인캡슐화
신뢰성 있는 성능
적용
카메라 자동 측정
광전기 제어
내부 조명 제어
산업용 경보 제어
조명 제어 스위치
조명 조절 조명
전자 장난감.
사양
| 여사님 | 모델 |
최대 전압 VDC |
최대 전력 mw |
환경 온도 (°C) |
스펙트럼 최고 nm |
빛 저항 (10Lux) KΩ |
어두운 저항 ≥MΩ |
γ100 10 |
반응 시간 (ms) |
조명 저항 특성 | |
| 증가 | 감소 | ||||||||||
|
φ5
|
GM5506 | 150 | 90 | -30~+70 | 540 | 2-5 | 0.1 | 0.5 | 30 | 30 | |
| GM5516 | 150 | 90 | -30~+70 | 540 | 5 ~ 10 | 0.2 | 0.5 | 30 | 30 | 1 | |
| GM5528 | 150 | 100 | -30~+70 | 540 | 10~20 | 1 | 0.6 | 20 | 30 | 2 | |
| GM5537-1 | 150 | 100 | -30~+70 | 540 | 20~30 | 2 | 0.6 | 20 | 30 | 3 | |
| GM5537-2 | 150 | 100 | -30~+70 | 540 | 30-50 | 3 | 0.7 | 20 | 30 | 3 | |
| GM5539 | 150 | 100 | -30~+70 | 540 | 50-100 | 5 | 0.8 | 20 | 30 | 4 | |
| GM5549 | 150 | 100 | -30~+70 | 540 | 100~200 | 10 | 0.9 | 20 | 30 | 5 | |
최대 외부 전압: 최대 전압은 어둠 속에서 구성 요소에 지속적으로 적용 될 수 있습니다.
암흑 저항: 10 럭스 빛을 10 초 동안 닫아에서 얻을 저항. 최대. 전력: 환경 온도가 25 ° C를 사용할 때 가장 큰 전력 빛 저항:저항은 2시간 동안 400-600lux 빛 후에 얻을, 표준 조명 (CCT:2854K) 10 럭스로 테스트하면 값을 얻습니다.
Γ 값: 비율은 10 럭스 밝기와 100 럭스 밝기의 표준 저항에서 얻습니다.
Lg (R10/R100)
γ= =Lg(R10/R100)
Lg (100/10)
R10、R100 저항 값은 각각 10lux 및 100lux입니다. (γ ∆s 허용값은 ±0.1)
물리적 및 환경적 특성
럭스는 뭐야?
대부분의 데이터 시트는 특정 빛 수준에서 저항을 표시하기 위해 럭스를 사용합니다.
그러나 럭스는 무엇입니까? 우리는 밝기를 설명하는 데 사용하는 방법이 아니므로 측정하기가 어렵습니다. 여기 위키백과에서 이 주제에 대한 기사를 적용 한 테이블이 있습니다!
| 조명 | 예제 |
| 0.002 럭스 | 달 없는 밤하늘 |
| 0.2 럭스 | 비상 조명 설계 최소 (AS2293) |
| 0.27 - 1 럭스 | 맑은 밤에 달이 가득하다 |
| 3.4 럭스 | 맑은 하늘 아래 시민의 어침의 어두운 한계 |
| 50 럭스 | 가족 거실 |
| 80 럭스 | 복도/화장실 |
| 100 럭스 | 매우 어두운 구름이 덮인 날 |
| 300~500 럭스 | 맑은 날에 일출이나 일몰 잘 조명된 사무실 |
| 1,000 럭스 | 구름 이 많은 날; 전형적 인 TV 스튜디오 조명 |
| 10,000 - 25,000 럭스 | 전체 일광 (직접 햇빛이 없다) |
| 32,000 - 130,000 럭스 | 직접 햇빛 |
광소저항기 시험빛 센서
The easiest way to determine how your photoresistor works is to connect a multimeter in resistance-measurement mode to the two leads and see how the resistance changes when shading the sensor with your hand, 불을 끄는 등 저항이 많이 변하기 때문에, 자동 범위 미터는 여기에 잘 작동합니다. 그렇지 않으면, 그냥 '포기하기 전에 1MΩ와 1KΩ 사이의 다른 범위를 시도하고 있는지 확인하십시오.
|
|
광 저항기 연결빛 센서
1) 광반응기 때문에빛 센서기본적으로 저항이므로 양극화되지 않습니다. 즉, 둘 다 연결할 수 있습니다.
2) 광 저항빛 센서아주 견고해서 쉽게 용접할 수 있습니다. 선들을 잘라서 빵판에 연결할 수 있습니다. 악어 클립 등을 사용할 수 있습니다.당신이해야 할 유일한 주의는 바로 epoxied 센서에 전선을 구부리는 것을 피하는 것입니다너무 자주 구부리면 부러질 수 있기 때문입니다.
