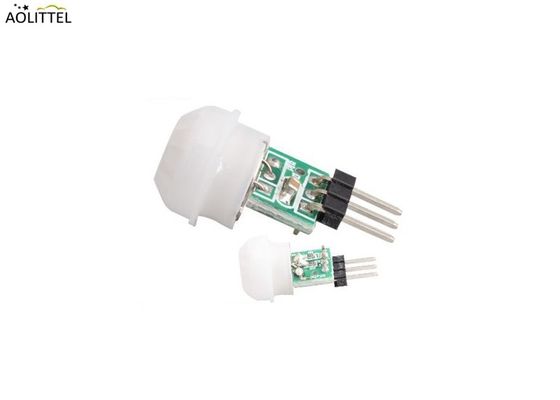

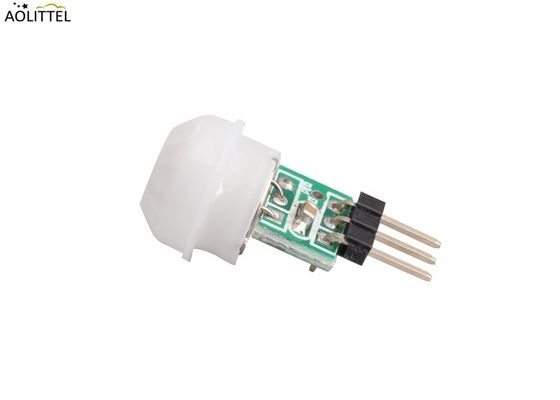

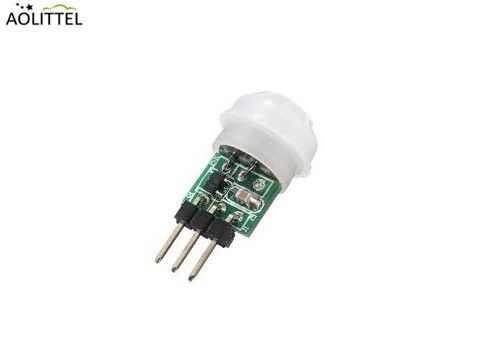

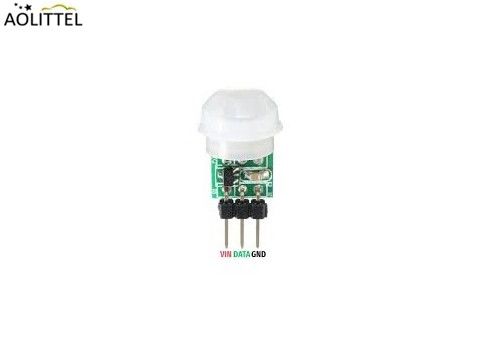

높은 민감성 미니 10 * 8mm 디지털 지능형 PIR 모션 센서 감지 모듈 SB312 빵판
간략한 세부 사항
| 종류: | SB312 |
| 크기: | 10*8mm |
| 공급 전류: | DC3.3V~15V |
| 현재 배수: | <20μA |
| 전압 출력: | 높은 수준의 신호:3.0V 스탠비 출력 0V |
| 지연 시간: | 2s 조절이 안 됩니다. |
| 템페라우트 작전 | -20°C~60°C |
| 적외선 센서: | 이중 요소, 낮은 소음, 높은 민감도 |
| 빛 센서: | CdS가 없습니다. |
| TTL 출력: | TTL 출력은 마이크로 컨트롤러 또는 논리 장치에 직접 연결될 수 있습니다. |
| 감수성: | 높은 감수성 |
(주) (주)
다운로드________
특징
지연시간: 2초
블록 시간: 2초
트리거 모드: 반복 가능
감지 범위: ≤ 100도 콘 각, 3-5m
디지털 신호 처리 (DSP)
두 방향의 차차 고 임피던스 센서 입력 및 온도 보상
내장 필터, 다른 주파수 슈미트 REL 출력에 의한 간섭을 스크린
차원
렌즈 정보
설명
SB312는 새로운 디지털 지능형 PIR 센서입니다. 이 스마트 디지털 탐지기는 모든 전자 회로를 탐지 장치에 탑재한 완전한 모션 탐지 솔루션을 제공합니다.전력 공급 장치와 전력 스위치 구성 요소만 추가하면 전체 모션 스위치를 만들 수 있습니다..
적용
USB 알람, PIR 동작 감지, 침입자 감지, 점유자 감지,
모션 센서 조명, 네트워크 카메라, 자동차 보안 시스템 등
신청서
전형적 사용법
참고:이것은 PIR 센서 SB312에 대한 참조 회로만입니다.
창문 재료의 스펙트럼 반응
참고: 실리콘 필터에 진공을 가하는 5.5μm 패스 IR 필터의 전형적인 평균 전파도 곡선이 그려져 있습니다.
제조업
사용 지침
●센서 요소의 장착 방향과 요소 이치노그래피의 크기에 유의하십시오. 프레넬 렌즈의 초점과 결합하면 최적의 광학 디자인을 얻을 수 있습니다.
● 센서의 ex-factory 매개 변수는 표준 블랙 보디 상태와 해당 회로에서 1분 정화 시간 후에 테스트함으로써 얻습니다.
● 센서의 감지 거리는 다차원 함수이며, 주변 온도, 움직이는 목표물의 온도, 프레넬 렌즈의 목표 거리, 주변 습도,증폭기 증강 및 비교 전압.
●연속은 센서 좌석의 납 유선에 대한 권장 사항에 따라 4mm 높이에서 수행되어야하며, 연접은 가능한 한 짧은 시간에 완료되어야합니다.
● 창문 과 단단 한 물건 들 을 직접 만지지 마십시오.
● 강한 흔들림과 정적 상태는 피해야 합니다.
●이 제품은 환경 보호 소재로 포장되어 있으며 센서 표면은 OHK 항 침식 재료로 특별히 덮여 있습니다.큰 패키지 당 3000pcs.
