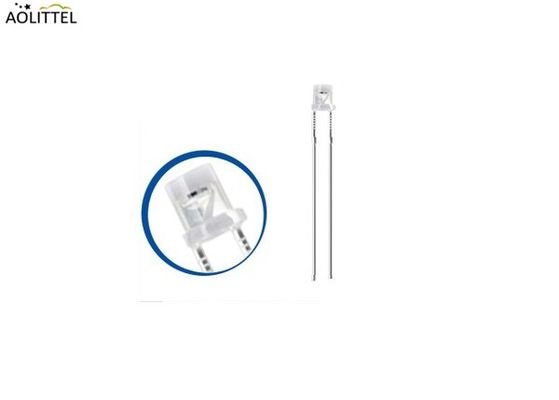

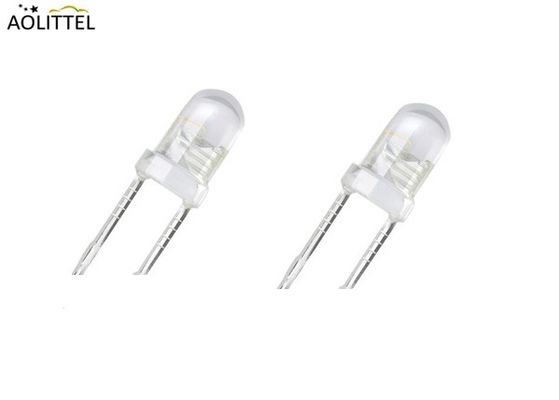

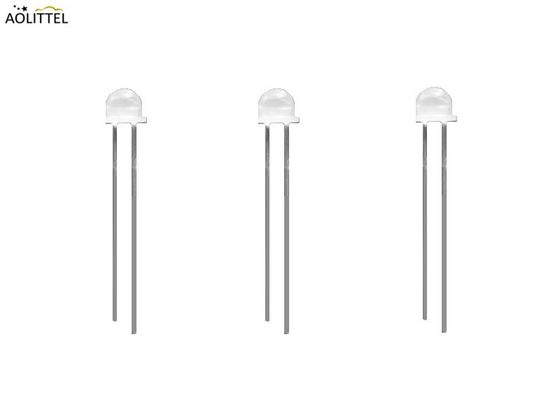

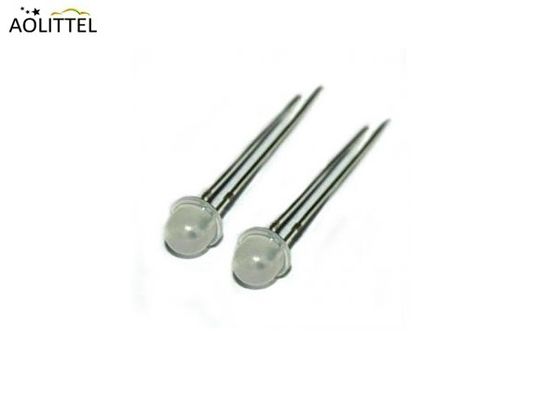

하이 가인 광전류 증폭기 IC 450-1050nm 6mm 선형 LDR 광 저항 광 센서 EKPD111A
전형적 용도
광 저항 (CdS) 을 교체합니다.
LCD 모니터,TV 등등의 백라이트 밝기 조절
PDA, 카메라, 휴대폰
조명 장비와 장난감의 스위치
낮빛을 테스트하고 있어요
(주) (주)
다운로드________
차원 (단위:mm)
최종 매개 변수:Ta=25°C
| 매개 변수 | 기호 | 등급 | 단위 |
| 양성 분쇄 전압 | Vdd | 70 | V |
| 역분열 전압 | -VDD | 7 | V |
| 최대 전력 | PD | 100 | mW |
| 작업 온도 | 위쪽 | -25~+70 | °C |
| 저장 온도 | Tstg | -25~+80 | °C |
| 용접 온도 (5′′) | 츠올 | 260 | °C |
※ 1 젤에서 4mm 떨어져있는 장소에서 용접하고 용접 시간은 5 초 이상입니다.
전기 광학적 특성 Ta=25°C
| 매개 변수 | 기호 | 시험 조건 | 미네 | 타이프. | 맥스 | 단위 | |
| 빛 전류 |
EKPD111A EKPD011A EKPD011B |
IC ((Vdd=5V) Rss=1k) |
Vdd=5V, Ev=10Lux | 1500 | 2500 | μA | |
| Vdd=5V, Ev=20Lux | 500 | 1500 | |||||
| Vdd=5V, Ev=100Lux | 200 | 500 | |||||
| 암흑 전류 | 술 | Vdd=5V, Ee=0 ※2 | 500 | nA | |||
| 스펙트럼 | λ | 450~1050 | nm | ||||
| 포화 전압 | Vdd-Vss | 0.18 | V | ||||
| 오기 시간 | tr | Vdd=5V, Rss=1k | 3.2 | μS | |||
| 가을 시간 | tf | 4.8 | μS | ||||
※ 2 Ev,Ee는 흰색 LED 빛의 상태에서 얻었습니다.
특징
선형 출력, 조명량에 맞게
인간의 눈과 비슷한 스펙트럼 반응을 위한 내장 광학 필터
고효율 광전류 증폭기 IC
온도는 안정적입니다.
낮은 암흑 전류와 낮은 작업 럭스.
RoHS 컴플라이언스 / Pb 무료 / CD 무료
전반적인 설명
빛 센서는 로봇이 현재 주변 빛의 수준을 감지하는 데 사용할 수 있는 것입니다. 즉 밝고 어두운 정도입니다. 다양한 종류의 빛 센서가 있습니다."광 저항"을 포함하여BOE 쉴드-보트 키트에 포함된 센서와 우리가 사용할 센서는 광전환자로 불립니다.
광전환체
광 트랜지스터가 무엇인지 이해하기 위해서는 먼저 트랜지스터가 무엇인지 알아야 합니다.
기본적으로, 일반 트랜지스터는 전류의 흐름을 제한하는 전기 부품입니다. 다른 핀을 통해 자신에게 가해지는 전류에 의존하는 일정량의 전류로요.발산기, 그리고 '기본', 이는 수집기를 통해 발산기에 얼마나 많은 전류가 통과할 수 있는지 제어합니다.
트랜지스터의 회로 도표
반면 광전환기는 감지된 빛의 수준을 이용해 회로로 얼마나 많은 전류가 통과될 수 있는지 결정합니다.작은 양의 전류만 통과합니다.밝은 빛을 감지하면 더 많은 전류를 통과시킵니다.
광 트랜지스터 회로 도표
우리는 광전환자의 독특한 특성을 활용하여 아날로그 포트에 연결할 수 있습니다.
아날로그는 무엇입니까?
현재로서는 보드의 디지털 포트만 사용하셨는데 0 (값은 0 볼트) 또는 1 (값은 5 볼트) 을 입력으로 받아들일 수 있습니다.그리고 출력과 같은 것을 제공합니다 (PWM은 이것을 매우 빠르게 켜고 끄는 사이클을 만듭니다)반면, 아날로그 포트는 0볼트에서 5볼트 사이의 무한한 값을 받아들일 수 있습니다.이것은 우리의 로봇이 훨씬 더 많은 데이터를 전달할 수 있는 의미있는 감각 입력으로 번역할 수 있다는 것을 의미합니다.광전환자의 경우, 이것은 우리가 그것이 '어둠' 또는 '빛'인지뿐만 아니라 그 사이의 모든 값을 알 수 있다는 것을 의미합니다. 이것은 이와 같은 응용 프로그램에 매우 중요합니다.그리고 사실, 많은 센서.
광 저항기
사진 저항을 사용하는 경우도 있을 수 있습니다. 사진 저항은 광 트랜지스터와 비슷하게 작동하지만 그 위에 떨어지는 빛의 양에 따라 저항을 변화시킵니다.광 저항체 는 민감 함 이 낮아지는 경향이 있다나도 그래
광 저항기
