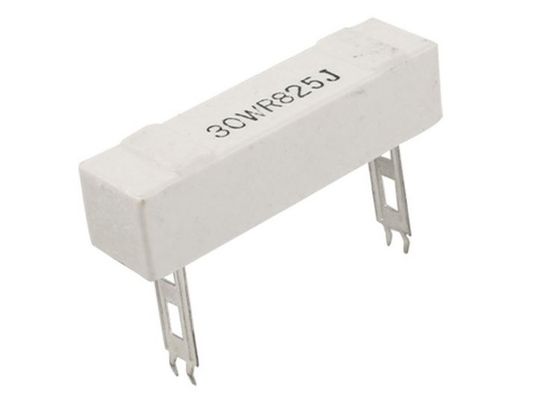

SQP SQM SQZ SQH MPR SQS 코아시얼 하이 알루미나 세라믹 시멘트 고정 와이어와운드 저항 CR-L 20W 500RJ 63x13x13mm
전반적인 설명
시멘트 저항은 열과 불에 저항하는 전력 저항이다.
시멘트 저항은 열이나 불꽃에 의해 손상되지 않고 그 안에서 흐르는 많은 전력을 처리하도록 만들어집니다.만약 여러분이 많은 전류가 저항을 통과하는 회로를 설계하고 있다면, 그것은 높은 열과 불에 저항해야 합니다., 시멘트 저항은 좋은 디자인 선택입니다.
전형적인 전력급은 1W에서 20W 이상입니다.
표시된 저항 값의 허용값은 5% 정도입니다.
주요 사양
포장: 대량 포장
제품 종류: SQP 타입, SQM 타입, SQZ 타입, SQH 타입, MPR 타입
허용률: ±5%, ±10%,
저항 값 범위: 0.1 OHM-150K OHM
시험 표준: JISC 5202
인덕티브가 아닌 타입도 사용할 수 있습니다.
사용해야 할 와이어 와이드 막대, 가치 절단 막대 또는 유리 섬유 막대
부분 번호
CR-(?) 5W 10K J
유형: CR-L,CR-M,CR-YA,CR-YB,CR-YC,CR-YD,CR-YD1,CR-YE,CR-YG,CR-V
등급 전력:2W,3W,5W,7W,10W,15W,20W,30W,40W
명목 저항 값: E-12 시리즈 / E-24 시리즈
저항 허용: K ±10%, J ±5%, G ±2%
전력 등급
명산 전력은 지정된 주변 온도에서 지속적으로 부하를 받을 수 있는 최대 전력입니다.
70°C,표-1에 따르면,환경 온도가 70°C를 초과할 때,명용 전력을 결정해야 합니다.
피그 (Fig) 의 감소 곡선에서1.
표 1
|
정량력
|
최대 작동량 전압 |
최대 과부하 전압 |
다이렉트릭 저항력 전압 |
최대 간헐성 과부하 전압 |
| 1W | 350V | 700V | 1000V | 1500V |
| 2W | 350V | 700V | 1000V | 1500V |
| 3W | 500V | 1000V | 1000V | 1500V |
| 5W | 750V | 1500V | 1000V | 1500V |
| 7W | 1000V | 1500V | 1000V | 1500V |
| 10W | 1000V | 1500V | 1000V | 1500V |
| 15W | 1000V | 15000V | 1000V | 1500V |
| 20W | 1000V | 1500V | 1000V | 1500V |
| 30W | 1000V | 1500V | 1000V | 1500V |
| 40W | 1000V | 1500V | 1000V | 1500V |
건축물
|
아니 |
항목 |
소재 |
| 1 |
세라믹 코어 |
고 알루미나 세라믹이 사용됩니다. |
| 2 |
레지스터 요소 |
저항 요소는 금속 산화물 필름 또는 저항 전선으로 구성되어야 합니다. (예:CN49W Φ1.0mm) |
| 3 |
터미널 |
캔 철 모자 |
| 4 |
연결 |
용매로 접힌 납선은 용접 과정을 통해 뚜?? 에 장착되어야 합니다. |
| 5 |
납선 |
용접 또는 통조각 용접 철 |
| 6 |
실리콘 시멘트 |
실리콘 樹脂을 사용 합니다. UL-94V-0 불화성 사양에 따라 |
| 7 |
세라믹 케이스 |
높은 열전도성 |
차원(단위:mm)

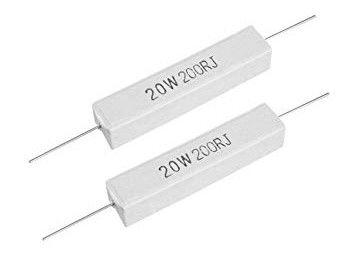

1) CR-L형 세라믹 시멘트 저항
|
와트 |
크기 (mm) |
저항 범위 ((Ω) |
||||
| L | W | H | Φd±0.05 |
유선 상처 |
금속 산화 필름 |
|
| 1W | 14±1.0 | 60.5±1.0 | 60.5±1.0 | 0.50 | 0.1Ω~22Ω | 25Ω~56KΩ |
| 2W | 18±1.0 | 70.0±1.0 | 70.0±1.0 | 0.50 | 0.1Ω~22Ω | 25Ω~56KΩ |
| 3W | 22±1.0 | 80.0±1.0 | 80.0±1.0 | 0.68 | 0.1Ω~47Ω | 50Ω~100KΩ |
| 5W | 22±1.0 | 90.5±1.0 | 90.5±1.0 | 0.68 | 0.1Ω~47Ω | 50Ω~100KΩ |
| 7W | 35±1.5 | 90.5±1.5 | 90.5±1.5 | 0.68 | 0.5Ω~330Ω | 450Ω~100KΩ |
| 10W | 48±1.5 | 90.5±1.5 | 90.5±1.5 | 0.68 | 0.5Ω~450Ω | 470Ω~100KΩ |
| 15W | 48±1.5 | 13±1.5 | 13±1.5 | 0.68 | 1Ω~500Ω | 510Ω~100KΩ |
| 20W | 63±1.5 | 13±1.5 | 13±1.5 | 0.68 | 1Ω~600Ω | 620Ω~100KΩ |
| 30W | 75±20 | 19±2.0 | 17±2.0 | 0.68 | 1Ω~600Ω | 620Ω~100KΩ |
| 40W | 89±2.0 | 19±2.0 | 19±2.0 | 0.68 | 1Ω~600Ω | 620Ω~100KΩ |

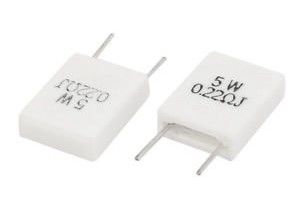

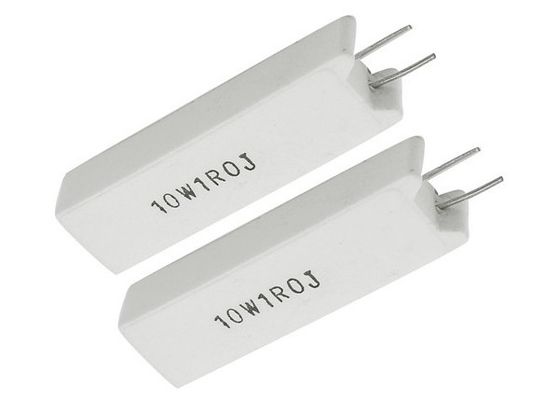

2) CR-M형 세라믹 시멘트 저항
|
와트 |
크기 (mm) |
저항 범위 ((Ω) |
|||||
| W±1.0 | S±10 | H±1.5 | Φd±0.05 | P±1.0 |
유선 상처 |
금속 산화 필름 |
|
| 2W | 11.5 | 7.5 | 20.5 | 0.50 | 4.5 | 0.1Ω~47Ω | 50Ω~100KΩ |
| 3W | 12 | 8.5 | 25 | 0.68 | 4.5 | 0.1Ω~47Ω | 50Ω~100KΩ |
| 5W | 13 | 9.5 | 25 | 0.68 | 4.5 | 0.1Ω~47Ω | 50Ω~100KΩ |
| 7W | 13 | 9.5 | 38 | 0.68 | 4.5 | 0.5Ω~330Ω | 450Ω~100KΩ |
| 10W | 13 | 9.5 | 52 | 0.68 | 4.5 | 0.5Ω~450Ω | 470Ω~100KΩ |
| 10W | 16 | 11.5 | 36 | 0.68 | 4.5 | 0.5Ω~450Ω | 470Ω~100KΩ |

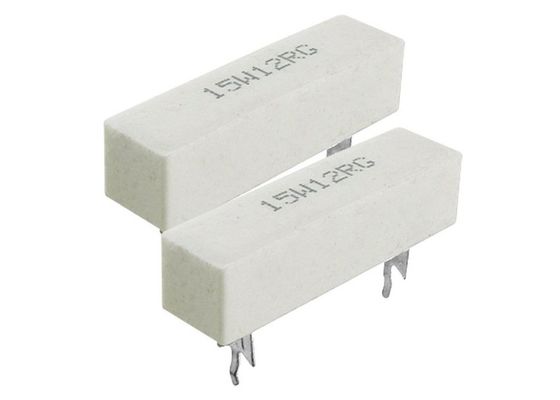

3) CR-YB 타입 세라믹 타입 저항
|
와트 |
크기 (mm) |
저항 범위 ((Ω) |
|||||||
| L | P±1.5 | W1±1.2 | W2±0.2 | W3±0.2 | H1±1.2 | H2±0.2 | H3±1.5 | ||
| 15 | 48±1.5 | 32.5 | 12.5 | 10 | 2.7 | 12.5 | 15 | 36 | 1.0-820 |
| 20 | 63±2 | 44 | 12.5 | 10 | 2.7 | 12.5 | 15 | 36 | 1.0-1K |
4) CR-YD 타입 저항
|
와트 |
크기 (mm) |
저항 범위 ((Ω) |
|||||||
| L | P±1.5 | W±1.0 | W1±0.2 | W2±0.2 | H±0.2 | H1±0.2 | H2±1.5 | ||
| 3 | 24±1.0 | 12 | 9.5 | 7.5 | 1.6 | 9.5 | 25 | 39 | 0.5-150 |
| 5 | 27±1.0 | 15 | 9.5 | 7.5 | 1.6 | 9.5 | 25 | 39 | 0.5-220 |
| 7 | 35±1.5 | 22.5 | 9.5 | 7.5 | 1.6 | 9.5 | 25 | 39 | 1-470 |
| 10 | 48±1.5 | 34 | 9.5 | 7.5 | 1.6 | 9.5 | 25 | 39 | 1-680 |
| 15 | 48±1.5 | 32.5 | 12.5 | 10 | 3 | 12.5 | 30 | 47.5 | 1-820 |
| 20 | 63±2.0 | 44 | 12.5 | 10 | 3 | 12.5 | 30 | 47.5 | 1-1K |
5) CR-YA형 고정 저항
|
와트 |
크기 (mm) |
저항 범위 ((Ω) |
|||||||
| L | P±1.5 | W1±1.0 | W2±0.2 | W3±0.2 | H1±0.2 | H2±0.2 | H3±0.2 | ||
| 3 | 24±1.0 | 12 | 9.5 | 5.3 | 0.9 | 9.5 | 10 | 25.5 | 0.5-150 |
| 5 | 27±1.0 | 15 | 9.5 | 5.3 | 0.9 | 9.5 | 10 | 25.5 | 0.5-220 |
| 7 | 35±1.5 | 22.5 | 9.5 | 5.3 | 0.9 | 9.5 | 10 | 25.5 | 1-470 |
| 10 | 48±1.5 | 34 | 9.5 | 5.3 | 0.9 | 9.5 | 10 | 25.5 | 1-680 |
6) CR-YC형 세라믹형 저항
|
와트 |
크기 (mm) |
저항 범위 ((Ω) |
|||||||
| L | P±1.5 | W1±1.0 | W2±0.2 | W3±0.2 | H1±1 | H2±0.5 | H3±1.5 | ||
| 3 | 24±1.0 | 12 | 9.5 | 7.3 | 1.6 | 9.5 | 10 | 25 | 0.5-150 |
| 5 | 27±1.0 | 15 | 9.5 | 7.3 | 1.6 | 9.5 | 10 | 25 | 0.5-220 |
| 7 | 35±1.5 | 22.5 | 9.5 | 7.3 | 1.6 | 9.5 | 10 | 25 | 1-470 |
| 10 | 48±1.5 | 34 | 9.5 | 7.3 | 1.6 | 9.5 | 10 | 25 | 1-680 |
7) CR-YE 타입 시멘트 타입 저항
|
와트 |
크기 (mm) |
저항 범위 ((Ω) |
||||||||
| L | P±1.5 | W1±1.0 | W2±0.2 | W3±0.2 | H1±0.2 | H2±0.2 | H3±1.5 | H4±15 | ||
| 3 | 24±1.0 | 12 | 9.5 | 7.4 | 3 | 9.5 | 7.5 | 4.5 | 30.4 | 0.5-150 |
| 5 | 27±1.0 | 15 | 9.5 | 7.4 | 3 | 9.5 | 7.5 | 4.5 | 30.4 | 0.5-220 |
| 7 | 35±1.5 | 22.5 | 9.5 | 7.4 | 3 | 9.5 | 7.5 | 4.5 | 30.4 | 1-470 |
| 10 | 48±1.5 | 34 | 9.5 | 7.4 | 3 | 9.5 | 7.5 | 4.5 | 30.4 | 1-680 |
8) CR-YD1형 시멘트 저항
|
와트 |
크기 (mm) |
저항 범위 ((Ω) |
||||||||
| L | P±1.5 | W±1 | W2 | W3 | W1 | H1 | H2 | H3 | ||
| 15 | 48±1.5 | 22 | 12.5 | 10 | 1.5 | 5 | 12.5 | 30 | 47.5 | 10-820 |
| 20 | 63±2.0 | 44 | 12.5 | 10 | 1.5 | 5 | 12.5 | 30 | 47.5 | 1.0-1K |
9) CR-V형 고정 와이어 와운드 저항
|
와트 |
크기 (mm) |
저항 범위 ((Ω) |
||||||||
| L1 | L2±0.2 | L3±0.2 | H1±0.2 | H2±0.2 | H3±1.0 | W1±1.0 | W2±0.2 | W3±0.5 | ||
| 5 | 31±1.0 | 5 | 4 | 1.5 | 11 | 9.5 | 9.5 | 1.5 | 11.5 | 0.5-220 |
| 7 | 49±1.5 | 10 | 4 | 1.5 | 11 | 9.5 | 9.5 | 1.5 | 11.5 | 1-470 |
| 10 | 62.5±2 | 10 | 4 | 1.5 | 11 | 9.5 | 9.5 | 1.5 | 11.5 | 1-680 |
| 15 | 63.5±2 | 10 | 4.5 | 2.5 | 14.5 | 13 | 13 | 2.5 | 15.5 | 1-820 |
| 20 | 75±2 | 10 | 4.5 | 2.5 | 17.5 | 13 | 13 | 2.5 | 15.5 | 1-1K |
10) CR-H형 세라믹 저항
|
와트 |
크기 (mm) |
저항 범위 ((Ω) |
||||||||||
| L1 | L2±1.0 | W3±0.2 | P2 | P3 | t2 | h2 | W1 | W2 | H1 | H2 | ||
| 10 | 48±1.5 | 23 | 12 | 6 | 8 | 0.6 | 4 | 90.5±1.0 | 5 | 90.5±1.0 | 6±1.5 | 1-680 |
| 15 | 48±1.5 | 23 | 12 | 7 | 8 | 0.8 | 4 | 120.5±1.2 | 6 | 120.5±1.2 | 70.5±2.0 | 10-820 |
| 20 | 63±2.0 | 23 | 12 | 7 | 10 | 0.8 | 4 | 120.5±1.2 | 6 | 120.5±1.2 | 70.5±2.0 | 1-1K |
| 30 | 75±25 | 56 | 18 | 9 | 10 | 0.8 | 4.2 | 19±1.5 | 7.5 | 19±1.5 | 10±20 | 1-1K |
| 40 | 88±25 | 68 | 18 | 9 | 10 | 0.8 | 4.2 | 19±1.5 | 7.5 | 19±1.5 | 10±20 | 1-1K |
제조 과정 의 여행
축성 납형 저항부 - 용접부 - 포장부 - SMD 저항부 - 인쇄부 - 발사부 - 측면 터미널
