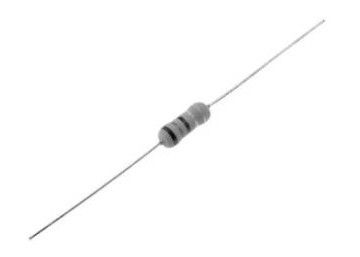

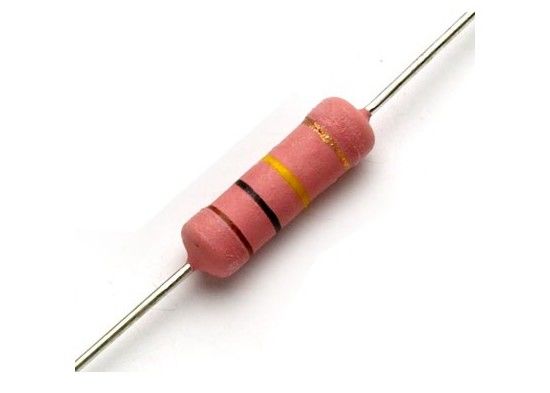

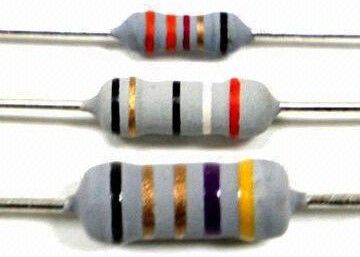

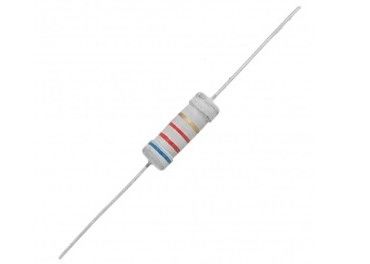

등급 전력 0.25W 0.5W 0.6W 1W 2W 3W 빠른 방화 방지 융합 금속 필름 저항기 0.1OHM-1KOHM 테이프 또는 대량
적용 범위
이 사양은 AOLITTEL TECHNOLOGY CO.,LTD가 제조한 융합성 금속 필름 저항에 사용 가능하며, 환경 관련 물질의 RoHS 테스트 요구 사항에 부합합니다.
외부 차원
P 타입
5번째 색상 밴드: FUS 타입: 흰색
단위:mm
| 종류 | 크기 | |||||
|
정상 크기 |
작은 크기 |
난 | L±1.0 | ψD | ψd±0.05 | H±20 |
| FR1/4W | FR1/2WS | 60 | 6.5 | 20.3±0.5 | 0.45 | 28 |
| FR1/2W | FR1WS | 60 | 9.0 | 30.2±0.5 | 0.50 | 28. |
| FR1W | FR2WS | 60 | 11.5 | 40.5±1.0 | 0.68 | 25 |
| 73 | 11.5 | 40.5±1.0 | 0.68 | 31 | ||
| FR2W | FR3WS | 60 | 15.5 | 50.0±1.0 | 0.68 | 23 |
| 81 | 15.5 | 50.0±1.0 | 0.68 | 33 | ||
| 94 | 15.5 | 50.0±1.0 | 0.68 | 40 | ||
| FR3W | FR5WS | 94 | 17.5 | 60.0±1.0 | 0.68 | 38 |
| FR5W | 94 | 24.5 | 80.0±1.0 | 0.68 | 35 | |
축성 납 테이핑-Txx 타입
| 종류 |
녹화 |
크기 | ||||||||||
|
정상 크기 |
작은 크기 |
L | W | P |
L1-L2 맥스 |
T |
Z 맥스 |
R 맥스 |
t 맥스 |
e 맥스 |
S 맥스 |
|
| FR1/4W | FR1/2WS | T26 | 60.5±0.5 | 26+1-0 | 5±0.5 | 0.5 | 6±0.5 | 1.2 | 0 | 3.0 | 0.6 | 0.5 |
| T52 | 60.5±0.5 | 52±1.0 | 5±05 | 1.0 | 6±0.5 | 1.2 | 0 | 3.0 | 0.6 | 0.5 | ||
| FR1/2W | FR1WS | T52 | 90.0±1.0 | 52±1.0 | 5±0.5 | 1.0 | 6±0.5 | 1.2 | 0 | 3.0 | 0.6 | 0.5 |
| FR1W | FR2WS | T52 | 110.5±1.0 | 52±10 | 5±0.5 | 1.0 | 6±0.5 | 1.2 | 0 | 3.0 | 0.6 | 0.5 |
| T67 | 110.5±1.0 | 67±10 | 5±0.5 | 1.0 | 6±0.5 | 1.2 | 0 | 3.0 | 0.6 | 0.5 | ||
| FR2W | FR3WS | T52 | 150.5±1.0 | 52±10 | 10±0.5 | 1.0 | 6±0.5 | 1.2 | 0 | 3.0 | 0.6 | 0.5 |
| T73 | 150.5±1.0 | 73±1.0 | 10±0.5 | 1.0 | 6±0.5 | 1.2 | 0 | 3.0 | 0.6 | 0.5 | ||
| T84 | 150.5±1.0 | 84±1.0 | 10±0.5 | 1.0 | 6±0.5 | 1.2 | 0 | 3.0 | 0.6 | 0.5 | ||
| FR3W | FR5WS | T84 | 170.5±1.5 | 84±1.0 | 10±0.5 | 1.0 | 6±0.5 | 1.2 | 0 | 3.0 | 0.6 | 0.5 |
| FR5W | T84 | 240.5±1.5 | 84±1.0 | 10±0.5 | 1.0 | 6±0.5 | 1.2 | 0 | 3.0 | 0.6 | 0.5 | |
MB 타입 & M 타입 & MK 타입
MB 타입
|
와트 |
크기 (mm) | ||||||
| D | L | P±1.0 | H1±1.0 | H2±0.5 | t±015 | qMax | |
| 1/2W, 1W | 30.2±0.5 | 90.0±1.0 | 12.5/15 | 10.5 | 4.5 | 1.2 | 3 |
| 1w,2ws | 40.5±1.0 | 110.5±1.0 | 15 | 10.5 | 4.5 | 1.25 | 3 |
| 2w,3ws | 50.0±1.0 | 150.5±1.0 | 20 | 10.5 | 4.5 | 1.25 | 3 |
| 3W5WS | 60.0±1.0 | 170.5±1.0 | 25 | 10.5 | 4.5 | 1.25 | 3 |
| 5W | 80.0±1.0 | 240.5±1.0 | 30 | 10.5 | 4.5 | 1.25 | 3 |
M형
|
와트 |
크기 (mm) | |||
| ΦD | L | P±1.0 | H±1.0 | |
| 1/4w,1/2ws | 20.3±0.5 | 60.5±0.5 | 10 | 8 |
| 1/2W, 1W | 30.5±0.5 | 90.0±1.0 | 12.5/15 | 10 |
| 1w,2ws | 40.5±1.0 | 110.5±1.0 | 15 | 10 |
| 2w,3ws | 50.0±1.0 | 150.5±1.0 | 20 | 10 |
| 3w | 60.0±1.0 | 170.5±1.0 | 25 | 10 |
MK 타입
|
와트 |
크기 (mm) | ||||
| D | L | P±1.0 | H±1.0 | H1±1.0 | |
| 1/2W, 1W | 30.2±0.5 | 90.0±1.0 | 12.5 | 10 | 4.5 |
| 1w,2ws | 40.5±1.0 | 110.5±1.0 | 15 | 10 | 4.5 |
| 2w,3ws | 50.0±1.0 | 150.5±1.0 | 20 | 10 | 4.5 |
| 3W5WS | 60.0±1.0 | 170.5±1.0 | 25 | 10 | 4.5 |
F형 &FK2형 &FKK형
F형
|
와트 |
크기 (mm) | ||||
| ΦD | L | P±2입니다.0 | E 최대 | H±1.0 | |
| 1/2W, 1W | 30.2±0.5 | 90.0±1.0 | 6 | 3.5 | 5-8 |
| 1w,2ws | 40.5±1.0 | 110.5±1.0 | 8 | 3.5 | 5-8 |
| 2w,3ws | 50.0±1.0 | 150.5±1.0 | 8 | 3.5 | 5-8 |
| 3w | 60.0±1.0 | 170.5±1.0 | 8 | 3.5 | 5-8 |
FK2 타입
|
와트 |
크기 (mm) | ||||
| ΦD | L | P±2입니다.0 | E 최대 | H±1.0 | |
| 1/2W, 1W | 30.2±0.5 | 90.0±1.0 | 6 | 3.5 | 5-8 |
| 1w,2ws | 40.5±1.0 | 110.5±1.0 | 8 | 3.5 | 5-8 |
| 2w,3ws | 50.0±1.0 | 150.5±1.0 | 8 | 3.5 | 5-8 |
| 3w | 60.0±1.0 | 170.5±1.0 | 8 | 3.5 | 5-8 |
FKK 타입
|
와트 |
크기 (mm) | |||||
| ΦD | L | P±1.0 | E 최대 | H1±1.0 | H2±1.0 | |
| 1/2W, 1W | 30.2±0.5 | 90.0±1.0 | 5 ~ 7 | 3.5 | 8 | 4.5 |
| 1w,2ws | 40.5±1.0 | 110.5±1.0 | 5-9 | 3.5 | 8 | 4.5 |
| 2w,3ws | 50.0±1.0 | 150.5±1.0 | 5-9 | 3.5 | 8 | 4.5 |
| 3w | 60.0±1.0 | 170.5±1.0 | 5 ~ 10 | 3.5 | 8 | 4.5 |
부분 번호
FR 1/2 W 10Ω J T52
FR: 타입: 융합 가능한 금속 필름 저항
1/2W: 등급 전력
일반 크기: 1/4W, 1/2W, 1W, 2W, 3W
작은 크기: 1/2WS,1WS,2WS,3WS,5WS
10Ω: E-24 시리즈 명목 저항 값
J: 저항 허용 J=±5% K=±1%
T52: 양식 P형,M형,MB형,FK1형,FK2형,FKK형
등급 전력
명산 전력은 지정된 주변 온도에서 지속적으로 부하를 받을 수 있는 최대 전력입니다.
70°C,표-1에 따르면,환경 온도가 70°C를 초과할 경우,명용 전력을 결정해야 합니다.
피그 (Fig) 의 감소 곡선에서1.
표 1
|
종류 |
정량력 |
최대 개방 전압 |
다이렉트릭 저항력 전압 |
저항 범위 (Ohm) |
|
| 일반 크기 | FR1/4W | 0.25W | 150V | 300V | 0.1~1K 오름 |
| FR1/2W | 0.5W | 250V | 350V | 0.1~1K 오름 | |
| FR1W | 1W | 250V | 350V | 0.1~1K 오름 | |
| FR2W | 2W | 250V | 400V | 0.1~1K 오름 | |
| FR3W | 3W | 300V | 400V | 0.1~1K 오름 | |
| FR5W | 5W | 300V | 400V | 0.1~1K 오름 | |
| 작은 크기 | FR1/2WS | 0.5W | 250V | 300V | 0.1~1K 오름 |
| FR1WS | 1W | 250V | 350V | 0.1~1K 오름 | |
| FR2WS | 2W | 250V | 350V | 0.1~1K 오름 | |
| FR3WS | 3W | 300V | 400V | 0.1~1K 오름 | |
| FR5WS | 5W | 300V | 400V | 0.1~1K 오름 | |
그림 1 전력 감소 곡선
가등전압
가등전압은 DC 또는 A.C. (전력 주파수에서 R.M.S.)
정산력 및 그 값은 다음 공식으로 계산됩니다.
E=√(P×R) 여기 E: 등급 전압 ((V)
P: 등급 전력 ((W)
R: 명목 저항 (Ω)
작동 온도 범위:-55°C+155°C
건축 및 재료
저항의 구조 (FR 시리즈) 는 다음과 같다.
|
아니 |
항목 |
소재 |
| 1 |
세라믹 코어 |
고 알루미나 세라믹이 사용됩니다. |
| 2 |
레지스터 요소 |
저항 요소는 금속 필름으로 구성되어야 합니다. |
| 3 |
터미널 |
캔 철 모자 |
| 4 |
연결 |
용매로 접힌 납선은 용접 과정을 통해 뚜?? 에 장착되어야 합니다. |
| 5 |
납선 |
용접 또는 통조각 용접 철 |
| 6 |
마감화 |
실리콘 樹脂이 사용 됩니다. UL-94V-0 불화성 규격에 따라 |
| 7 |
표시 |
색상 코드 |
터미널 캡: 캡은 전기 및 기계적으로 저항 요소에 안전하게 연결되어야 합니다.
저항체 색상
표 2
| 일반 크기 | 작은 크기 | ||
| 종류 | 색상 | 종류 | 색상 |
|
FR1/4W, FR1/2W FR1W, FR2W FR3W,FR5W |
회색 |
FR1/2WS, FR1WS FR2WS, FR3WS FR5WS |
분홍색 |
특징
표 3
|
항목 |
성능 |
시험 방법 (JIS C 5202에 따라) |
|
|
온도 계수 |
±200PPM/°C (±500PPM/°C<1Ohm) |
5번을 따르십시오.2 R1-R0 R0 ((T1-T0) ×106 ((PPM/°C)
R0:실온에서의 저항 값. (T0) R1:실온 + 100°C의 저항 값 (T1) |
|
|
짧은 시간 과부하 |
± ((1%+0.05Ω) 내 기계적인 손상이 없는 것 |
가등전압 × 2.5배,5초 하지만 최대 과부하 전압을 초과하지 마세요. (표-1 참조) |
|
|
단열 저항력 |
104MΩ 이상 |
5번을 따르십시오.6 V 블록 방법 저항은 DC 500V에서 60초 동안 시험한다. |
|
|
항목 |
성능 |
시험 방법 (JIS C 5202에 따라) |
|||||||||
|
다이렉트릭 견딜 수 있는 전압 |
플래시오버 기계적 손상의 증거는 없습니다. 또는 단열 고장. |
5번을 따르십시오.7 일정한 압력, V 블록 방법 저항은 60초 동안 각각 AC 전력에서 시험한다. (표-1 참조) |
|||||||||
|
종단 강도 |
기계적인 손상이 없는 것 |
6번을 따르세요.1
톱션 강도: 저항체에서 약 6mm ~ 6.5mm의 지점에서 납선을 구부리기 위해. 약 0.75mm 곡선 반지름 90°로, 그 다음 1.2±0에서 와이어를 잡습니다.굽기점 끝에서 4mm 떨어져 그것을 돌리고 (시계 방향으로) 같은 회전 당 5 초의 속도로 저항 축에 세로로 360도, 그리고 같은 시계 반대 방향으로 다시 다시 전체 회전을 구성합니다. 2 번 동안 회전을 반복하십시오. |
|||||||||
|
용접 열에 대한 저항 |
± ((1%+0.05Ohm) 이내 기계적인 손상이 없는 것 |
6번을 따르세요.4 350±10°C, 3±0.5초 시험 후 0.5시간 휴가를 받으세요 |
|||||||||
|
용접 가능성 |
적어도 95%의 새로운 용매로 덮여 있습니다. |
6번을 따르세요.5 용접기의 시험 온도: 255±5°C 용매에 담는 시간:3±1.0초 |
|
항목 |
성능 |
시험 방법 (JIS C 5202에 따라) |
||||||||||||||||
|
용매에 대한 저항성 |
보호 코팅과 표시가 손상되지 않습니다. |
6번을 따르세요.9 표본은 이소프로알코올 목욕탕에 3분 동안 초음파로 완전히 담겨야 한다. |
||||||||||||||||
|
온도주기 |
± ((5%+0.05Ohm) 이내 기계적인 손상이 없는 것 |
7번을 따르세요4 아래쪽:-55°C/30분, 방 온도:10~15분 높은 쪽: 80°C/30분, 방 온도: 10~15분 5회 |
||||||||||||||||
|
습기 상태에서 충전 수명 |
± ((5%+0.05Ω) 이내 |
7번을 따르세요9 40±2°C, 90~95%RH, 1000h 가등전압 (90분 ON, 30분 OFF) |
||||||||||||||||
|
부하 수명 |
± ((5%+0.05Ω) 이내 |
7번을 따르세요10 70±3°C, 1000h 가등전압 (90분 ON, 30분 OFF) |
||||||||||||||||
*융합 전압 =√전력 등급 ×저항 값 ×타임 * 저항 값> 100 배 |
||||||||||||||||||
표시 - 색상 코드
| 색상 |
첫 번째 수치 |
두 번째 그림 |
곱셈 |
용인성 |
구별 |
|
| 검은색 | 0 | 0 | 100 |
FUS 타입은 흰색입니다.
|
||
| 갈색 | 1 | 1 | 101 | ± 1% | (F) | |
| 빨간색 | 2 | 2 | 102 | ±2% | (G) | |
| 오렌지 | 3 | 3 | 103 | |||
| 노란색 | 4 | 4 | 104 | |||
| 녹색 | 5 | 5 | 105 | |||
| 파란색 | 6 | 6 | 106 | |||
| 바이올렛 | 7 | 7 | 107 | |||
| 회색 | 8 | 8 | ||||
| 흰색 | 9 | 9 | ||||
| 금 | 10-1 | ± 5% | (J) | |||
| 은 | 10-2 | |||||
| 평평한 | ||||||
패키지

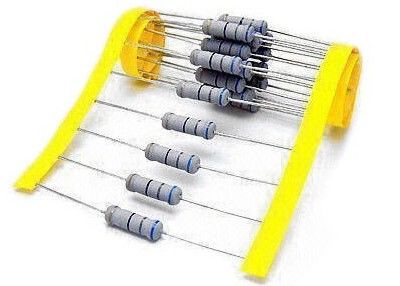

박스 포장 테이프 (Ammo 포장) 포장 박스 크기 및 양
| 종류 |
양식 |
양 |
크기 (mm) | |||
|
정상 크기 |
작은 크기 |
L | W | H | ||
| FR1/4W | FR1/2WS | T26 | 5000 PCS | 260 | 50 | 100 |
| T52 | 5000 PCS | 260 | 80 | 100 | ||
| FR1/2W | FR1WS | T52 | 2000 PCS | 260 | 80 | 85 |
| FR1W | FR2WS | T52 | 1000 PCS | 260 | 80 | 85 |
| T67 | 1000 PCS | 260 | 85 | 92 | ||
| FR2W | FR3WS | T52 | 1000 PCS | 260 | 80 | 100 |
| T73 | 1000 PCS | 260 | 95 | 92 | ||
| FR3W | FR5WS | T84 | 500PCS | 260 | 110 | 75 |
| FR5W | T84 | 250PCS | 260 | 110 | 75 | |
테이프 박스 대량 (Ammo Bulk) 포장 박스 크기와 양
| 종류 |
양식 |
양 |
크기 (mm) | |||
|
정상 크기 |
작은 크기 |
L | W | H | ||
| FR1/4W | FR1/2WS | P | 10000 PCS | 240 | 140 | 76 |
| 발형 | 10000 PCS | 240 | 140 | 76 | ||
| FR1/2W | FR1WS | P | 5000 PCS | 240 | 140 | 76 |
| 발형 | 5000 PCS | 240 | 140 | 76 | ||
| FR1W | FR2WS | P | 2000 PCS | 240 | 140 | 76 |
| 발형 | 2000 PCS | 240 | 140 | 76 | ||
| FR2W | FR3WS | P | 2000 PCS | 240 | 140 | 76 |
| 발형 | 2000 PCS | 240 | 140 | 76 | ||
| FR3W | FR5WS | P | 100PCS | 240 | 140 | 76 |
| 발형 | 250PCS | 240 | 140 | 76 | ||
| FR5W | P | 50PCS | 240 | 140 | 76 | |
| 발형 | 50PCS | 240 | 140 | 76 | ||
