Name: 소형 CFR 탄소 영화는 저항기 0.5W 1WS 330R 5% 350V 축 납을 첨가하는 카키색 9032 3.2x9mm를 고쳤습니다
Brand: Aolittel Technology Co.,Ltd
SKU: CF1/4W330RJT52
Availability: InStock

풍모 갤러리 제품 설명 따옴표를 요구하십시오

풍모

제품 사양

이름: 탄소 박막 고정 저항기

Res. 범위: 330R(1Ω~10MΩ)

용인성: 5%

작동 전압: 350V

과부하 전압: 700V

와트: 0.5W

강조하다:

화염 발견자 감지기

지상 산 재시동할 수 있는 신관

기본 정보

브랜드 이름: AOLITTEL

모델 번호: CF1/4W330RJT52

결제 및 배송 조건

포장 세부 사항: 부피/테이프 (과태)

배달 시간: 7-10 평일

지불 조건: 티 / T는, 웨스턴 유니온, MoneyGram

공급 능력: 1760,000,000PCS/Month

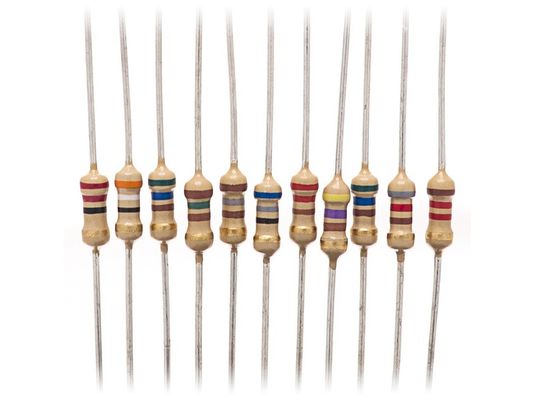

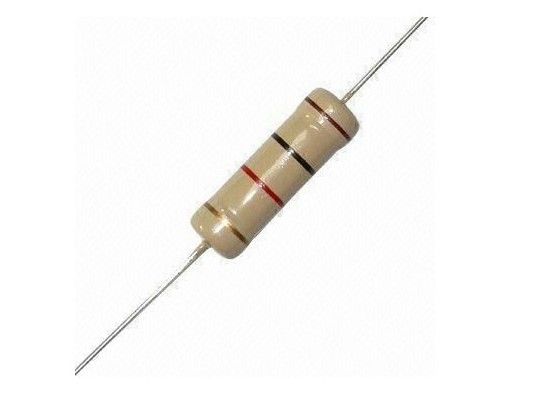

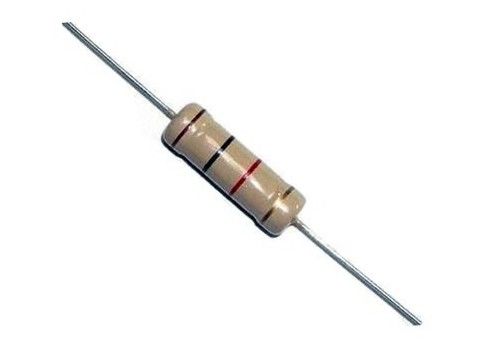

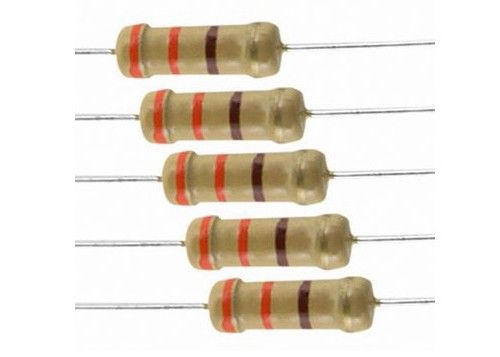

갤러리

소형 CFR 탄소 영화는 저항기 0.5W 1WS 330R 5% 350V 축 납을 첨가하는 카키색 9032 3.2x9mm를 고쳤습니다

제품 설명

구멍을 통해 일반 미니어처 CFR 탄소 필름 고정 저항 0.5W 1WS 330R 5% 350V 축성 납 카키 9032 3.2x9mm

소개

CFR 시리즈 탄소 필름 저항기는 고품질의 세라믹 막대 위에 순수 탄소의 균일 필름을 코팅하여 제조됩니다. 저항층에 나선 경로가 잘려나면,전해질 구리 통통 연결 선이 끝 뚜?? 에 용접되어 있습니다.저항은 갈색 레이크의 층으로 덮여 있습니다.

가장 초기하고 가장 인기있는 유형의 저항체는 거의 모든 종류의 전자 제품에서 사용할 수있는 탄소 필름 저항체입니다.저항 요소는 고품질의 세라믹 막대, 그 위에 순수한 탄소의 균일 필름이 진공 난방 과정에 의해 퇴적되어 표면에 전기 전도성을 생성합니다.완전히 자동화 및 대량 생산 캡, 분류, 절단, 용접, 코팅 및 안정적인 품질, 높은 신뢰성 및 경제적 비용을 보장합니다.

특징

· JIS-C-5202 및 MIL-R-22684B의 요구 사항을 충족합니다

· 더 빠른 열 분산 · 더 낮은 온도 상승

· 소약품의 유효기간

· 5%의 허용량

· 와트 0.5W (1 / 2W)

· 저항 범위는 1 오hm에서 10 MOhm까지

타입 지정(예제)

CF 1/4W 10K J T52

CF: 탄소 필름 저항

1/4W: 와트

정량력
정상	작은
1/8W	1/4WS
1/4W	1/2WS
1/2W	1WS
1W	2WS
2W	3WS

10K:명목 저항 값 E-24 시리즈

J:저항 허용 K ±10% J ±5% G ±2%

T52:양식 P형,M형,MB형,F형,FK1형,FK2형,FKK형

등급 전력

종류		정량력	최대 작동량 전압	최대 과부하 전압	다이렉트릭 저항력 전압	저항력 범위 (Ω)
일반 크기	CF1/8W	0.125W	200V	400V	350V	1Ω~10MΩ
	CF1/4W	0.25W	250V	500V	500V	1Ω~10MΩ
	CF1/2W	0.5W	350V	700V	700V	1Ω~10MΩ
	CF1W	1W	500V	800V	800V	1Ω~10MΩ
	CF2W	2W	500V	1000V	1000V	1Ω~10MΩ
	CF3W	3W	500V	1000V	1000V	1Ω~10MΩ
	CF5W	5W	500V	1000V	1000V	1Ω~10MΩ
작은 크기	CF1/4WS	0.25W	250V	400V	350V	1Ω~10MΩ
	CF1/2WS	0.5W	350V	700V	500V	1Ω~10MΩ
	CF1WS	1W	500V	800V	700V	1Ω~10MΩ
	CF2WS	2W	500V	1000V	800V	1Ω~10MΩ
	CF3WS	3W	500V	1000V	1000V	1Ω~10MΩ
	CF5WS	5W	500V	1000V	1000V	1Ω~10MΩ

구조적 다이어그램

소형 CFR 탄소 영화는 저항기 0.5W 1WS 330R 5% 350V 축 납을 첨가하는 카키색 9032 3.2x9mm를 고쳤습니다 0

(1) 코어 세라믹 ROD
(2) 저항 필름 탄소 필름
(3) 터미널 텐네드 아이언 캡
(4) 연결 전기 용접
(5) 납 실 료 또는 염료 된 연쇄 된 구리 실
(6) 하부 코트 전기 단열 라크
(7) 마감 페인트 전기 단열 페인트
(8) 표시 색상 코드 잉크

저항체색

일반 크기

작은 크기

종류

색상

종류

색상

CF1/8W, CF1/4W,

CF1/2W,CF1W,

CF2W, CF3W, CF5W

카키

CF1/4WS,CF1/2WS,

CF1WS, CF2WS,

CF3WS,CF5WS

카키색 또는 녹색

윤곽 차원(mm)

1) P 타입

소형 CFR 탄소 영화는 저항기 0.5W 1WS 330R 5% 350V 축 납을 첨가하는 카키색 9032 3.2x9mm를 고쳤습니다 1

종류		크기
정상 크기	작은 크기	난	L	ψD	ψd	H
CF1/8W	CF1/4WS	60	30.2±0.5	10.8±0.5	00.43±0.05	280.0±20
CF1/4W	CF1/2WS	60	60.5±0.5	20.3±0.5	0.45±0.05	280.0±20
CF1/2W	CF1WS	60	90.0±0.5	30.2±0.5	00.50±0.05	280.0±20
CF1W	CF2WS	60	110.5±1.0	40.5±0.5	00.7 0±0.05	250.0±20
		81	110.5±1.0	40.5±0.5	00.7 0±0.05	350.0±20
		94	110.5±1.0	40.5±0.5	00.7 0±0.05	420.0±20
CF2W	CF3WS	60	150.0±1.0	50.0±0.5	00.70±0.05	230.0±20
		70	150.0±1.0	50.0±0.5	00.70±0.05	280.0±20
		81	150.0±1.0	50.0±0.5	00.70±0.05	330.0±20
		94	150.0±1.0	50.0±0.5	00.70±0.05	400.0±20
CF3W	CF5WS	94	170.5±1.0	60.0±0.5	00.70±0.05	380.0±20
CF5W		94	240.5±1.0	80.0±0.5	00.70±0.05	350.0±20

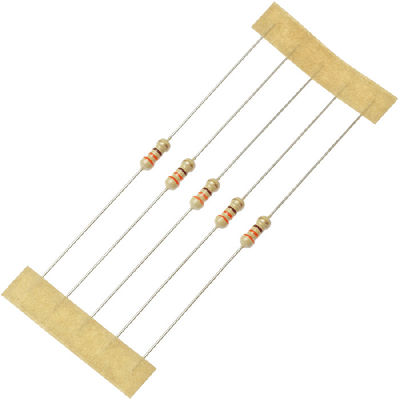

2) 축성 납 테이핑 - Txx 타입

소형 CFR 탄소 영화는 저항기 0.5W 1WS 330R 5% 350V 축 납을 첨가하는 카키색 9032 3.2x9mm를 고쳤습니다 2

종류		녹화	크기
정상 크기	작은 크기	녹화	L	W	P	L1-L2 맥스	T	Z 맥스	R 맥스	t 맥스	e 맥스	S 맥스
CF1/8W	CF1/4WS	T26	30.0±0.5	26+1-0	5±05	0.5	6±0.5	1.2	0	3.0	0.6	0.5
CF1/8W	CF1/4WS	T52	30.0±0.5	52±1.0	5±05	1.0	6±0.5	1.2	0	3.0	0.6	0.5
CF1/4W	CF1/2WS	T26	60.0±0.5	26+1-0	5±05	0.5	6±0.5	1.2	0	3.0	0.6	0.5
CF1/4W	CF1/2WS	T52	60.0±0.5	52±1.0	5±05	1.0	6±0.5	1.2	0	3.0	0.6	0.5
CF1/2W	CF1WS	T52	90.0±1.0	52±1.0	5±05	1.0	6±0.5	1.2	0	3.0	0.6	0.5
CF1W	CF2WS	T52	110.0±1.0	52±1.0	5±05	1.0	6±0.5	1.2	0	3.0	0.6	0.5
CF1W	CF2WS	T73	110.0±1.0	73±1.0	5±05	1.0	6±0.5	1.2	0	3.0	0.6	0.5
CF2W	CF3WS	T52	150.0±1.0	52±1.0	10±0.5	1.0	6±0.5	1.2	0	3.0	0.6	0.5
		T73	150.0±1.0	73±1.0	10±0.5	1.0	6±0.5	1.2	0	3.0	0.6	0.5
		T84	150.0±1.0	84±1.0	10±0.5	1.0	6±0.5	1.2	0	3.0	0.6	0.5
CF3W	CF5WS	T84	170.5±1.5	84±1.0	10±0.5	1.0	6±0.5	1.2	0	3.0	0.6	0.5
CF5W		T84	240.5±1.5	84±1.0	10±0.5	1.0	6±0.5	1.2	0	3.0	0.6	0.5

3) MB 타입

소형 CFR 탄소 영화는 저항기 0.5W 1WS 330R 5% 350V 축 납을 첨가하는 카키색 9032 3.2x9mm를 고쳤습니다 3

와트	크기 (mm)
와트	D	L	P±1.0	H1±1.0	H2±0.5	d±0.05	t±0.15	qMax
1/2W, 1W	30.2±0.5	90.5±0.5	12.5/15	10.5	4.5	0.50	1.2	3
1w,2ws	40.5±1.0	110.5±1.0	15	10.5	4.5	0.70	1.25	3
2w,3ws	50.0±1.0	150.5±1.0	20	10.5	4.5	0.70	1.25	3
3W5WS	60.0±1.0	170.5±1.0	25	10.5	4.5	0.70	1.25	3
5W	80.0±1.0	240.5±1.0	30	10.5	4.5	0.70	1.25	3

4) M형

소형 CFR 탄소 영화는 저항기 0.5W 1WS 330R 5% 350V 축 납을 첨가하는 카키색 9032 3.2x9mm를 고쳤습니다 4

와트	크기 (mm)
와트	ΦD	L	P±1.0	H±1.0
1/8W,1/6W	10.8±0.3	30.2±0.5	6	8
1/4w,1/2ws	20.3±0.5	60.5±0.5	10	8
1/2W, 1W	30.5±0.5	90.5±0.5	12.5/15	10
1w,2ws	40.5±1.0	110.5±1.0	15	10
2w,3ws	50.0±1.0	150.5±1.0	20	10
3w	60.0±1.0	170.5±1.0	25	10
5W	80.0±1.0	240.5±1.0	30	10

5) MK 타입

소형 CFR 탄소 영화는 저항기 0.5W 1WS 330R 5% 350V 축 납을 첨가하는 카키색 9032 3.2x9mm를 고쳤습니다 5

와트	크기 (mm)
와트	D	L	P±1.0	H±1.0	H1±1.0
1/2W, 1W	30.2±0.5	90.5±0.5	12.5	10	4.5
1w,2ws	40.5±1.0	110.5±1.0	15	10	4.5
2w,3ws	50.0±1.0	150.5±1.0	20	10	4.5
3W5WS	60.0±1.0	170.5±1.0	25	10	4.5

6) F형

소형 CFR 탄소 영화는 저항기 0.5W 1WS 330R 5% 350V 축 납을 첨가하는 카키색 9032 3.2x9mm를 고쳤습니다 6

와트	크기 (mm)
와트	ΦD	L	P±2입니다.0	E 최대	H±1.0
1/2W, 1W	30.2±0.5	90.5±0.5	6	3.5	5-8
1w,2ws	40.5±1.0	110.5±1.0	8	3.5	5-8
2w,3ws	50.0±1.0	150.5±1.0	8	3.5	5-8
3w	60.0±1.0	170.5±1.0	8	3.5	5-8

7) FK2 타입

소형 CFR 탄소 영화는 저항기 0.5W 1WS 330R 5% 350V 축 납을 첨가하는 카키색 9032 3.2x9mm를 고쳤습니다 7

와트	크기 (mm)
와트	ΦD	L	P±2입니다.0	E 최대	H±1.0
1/2W, 1W	30.2±0.5	90.5±0.5	6	3.5	5-8
1w,2ws	40.5±1.0	110.5±1.0	8	3.5	5-8
2w,3ws	50.0±1.0	150.5±1.0	8	3.5	5-8
3w	60.0±1.0	170.5±1.0	8	3.5	5-8

8) FKK 타입

소형 CFR 탄소 영화는 저항기 0.5W 1WS 330R 5% 350V 축 납을 첨가하는 카키색 9032 3.2x9mm를 고쳤습니다 8

와트	크기 (mm)
와트	ΦD	L	P±1.0	E 최대	H1±1.0	H2±1.0
1/2W, 1W	30.2±0.5	90.5±0.5	5 ~ 7	3.5	8	4.5
1w,2ws	40.5±1.0	110.5±1.0	5-9	3.5	8	4.5
2w,3ws	50.0±1.0	150.5±1.0	5-9	3.5	8	4.5
3w	60.0±1.0	170.5±1.0	5 ~ 10	3.5	8	4.5

패키지 - 포장 상자 크기와 양

테이프로 포장된 상자 (Ammo 포장)

종류		양식	양	크기 (mm)
정상 크기	작은 크기	양식	양	L	W	H
CF1/8W	CF1/4WS	T26	5000 PCS	260	50	67
CF1/8W	CF1/4WS	T52	5000 PCS	260	80	72
CF1/4W	CF1/2WS	T26	5000 PCS	260	50	100
CF1/4W	CF1/2WS	T52	5000 PCS	260	80	100
CF1/2W	CF1WS	T52	2000 PCS	260	80	85
CF1W	CF2WS	T52	1000 PCS	260	80	85
CF1W	CF2WS	T73	1000 PCS	260	95	92
CF2W	CF3WS	T52	1000 PCS	260	80	100
CF2W	CF3WS	T73	1000 PCS	260	95	92
CF3W	CF5WS	T84	500PCS	260	110	75
CF5W		T84	250PCS	260	110	75

테이프 박스 대량 (Ammo Bulk)

종류		양식	양	크기 (mm)
정상 크기	작은 크기	양식	양	L	W	H
CF1/8W	CF1/4WS	P	10000 PCS	240	140	76
CF1/8W	CF1/4WS	발형	10000 PCS	240	140	76
CF1/4W	CF1/2WS	P	10000 PCS	240	140	76
CF1/4W	CF1/2WS	발형	10000 PCS	240	140	76
CF1/2W	CF1WS	P	5000 PCS	240	140	76
CF1/2W	CF1WS	발형	5000 PCS	240	140	76
CF1W	CF2WS	P	2000 PCS	240	140	76
CF1W	CF2WS	발형	2000 PCS	240	140	76
CF2W	CF3WS	P	2000 PCS	240	140	76
CF2W	CF3WS	발형	2000 PCS	240	140	76
CF3W	CF5WS	P	100PCS	240	140	76
CF3W	CF5WS	발형	250PCS	240	140	76
CF5W		P	50PCS	240	140	76
CF5W		발형	50PCS	240	140	76
