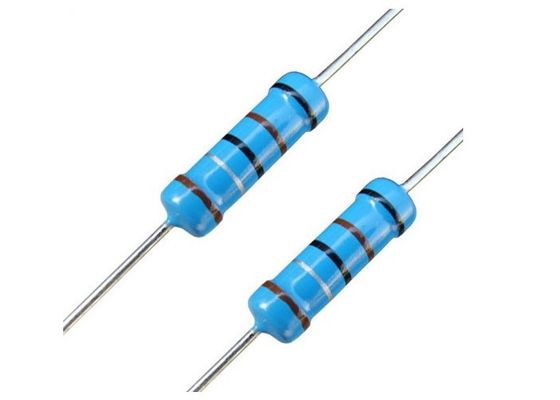

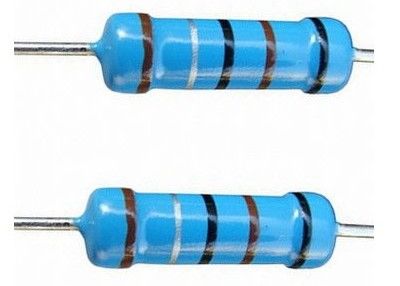

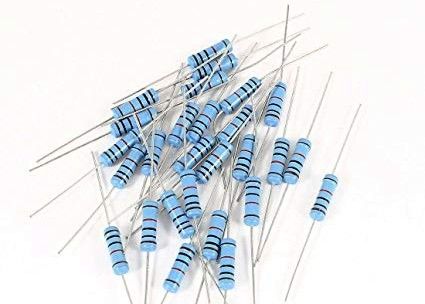

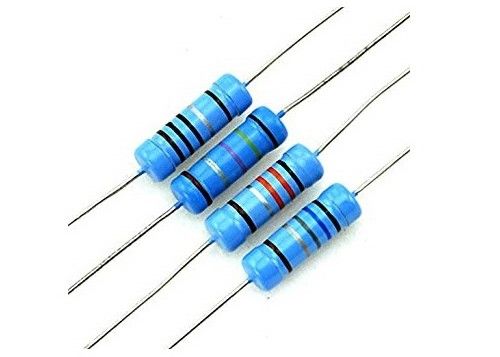

초정밀 금속 필름 고정 저항 1550 일반 크기 2W 작은 크기 3WS 220 오hm ±1% 블루 T52 T73 테이핑 형태
적용
전기통신
의료 장비
특징
전체적으로 안정성이 뛰어나죠
매우 좁은 허용값 ±0.05%까지
극히 낮은 TCR ±5 PPM/°C까지
3와트까지 높은 전력
우수한 오름 접촉
설명
금속 필름 납 정밀 저항, 우수한 안정성 및 긴 관용, 극히 낮은 TCR, 통신 및 의료 장비에 사용할 수있는 높은 전력.
건축물
|
아니 |
항목 |
소재 |
| 1 |
세라믹 코어 |
고 알루미나 세라믹이 사용됩니다. |
| 2 |
레지스터 요소 |
저항 요소는 금속 필름으로 구성되어야 합니다. |
| 3 |
터미널 |
캔 철 모자 |
| 4 |
연결 |
용매로 덮인 납선은 용접 과정을 통해 뚜?? 에 장착되어야 합니다. |
| 5 |
납선 |
용접 또는 통조각 용접 철 |
| 6 |
하부 페인트 |
전기 단열 樹脂 |
| 7 |
마감화 |
에포시 樹脂 사용 됩니다. |
| 8 |
표시 |
색상 코드 |
전기 등급
|
종류
|
정량력
|
최대 작동량 전압 |
최대 과부하 전압 |
다이렉트릭 저항력 전압 |
저항력 범위 (Ω) |
|
| 일반 크기 | MF1/8W | 0.125W | 200V | 400V | 300V | 1Ω~1MΩ |
| MF1/4W | 0.25W | 250V | 500V | 500V | 1Ω~10MΩ | |
| MF1/2W | 0.5W | 350V | 700V | 700V | 1Ω~10MΩ | |
| MF1W | 1W | 500V | 800V | 900V | 1Ω~10MΩ | |
| MF2W | 2W | 500V | 1000V | 1000V | 1Ω~10MΩ | |
| MF3W | 3W | 500V | 1000V | 1000V | 1Ω~10MΩ | |
| MF5W | 5W | 500V | 1000V | 1000V | 1Ω~10MΩ | |
| 작은 크기 | MF1/4WS | 0.25W | 250V | 400V | 300V | 1Ω~10MΩ |
| MF1/2WS | 0.5W | 350V | 700V | 500V | 1Ω~10MΩ | |
| MF1WS | 1W | 350V | 800V | 700V | 1Ω~10MΩ | |
| MF2WS | 2W | 500V | 1000V | 1000V | 1Ω~10MΩ | |
| MF3WS | 3W | 500V | 1000V | 1000V | 1Ω~10MΩ | |
| MF5WS | 5W | 500V | 1000V | 1000V | 1Ω~10MΩ | |
저항체색
| 일반 크기 | 작은 크기 | ||
| 종류 | 색상 | 종류 | 색상 |
|
MF1/8W,MF1/4W, MF1/2W,MF1W, MF2W, MF3W, MF5W |
하늘 파란색 |
MF1/4WS, MF1WS, MF2WS, MF3WS, 5WS |
하늘 파란색 |
외적 차원(mm)
1) P 타입
| 종류 | 크기 | |||||
|
정상 크기 |
작은 크기 |
난 | L | ψD | ψd | H |
| MF1/8W | MF1/4WS | 60 | 30.2±0.5 | 10.8±0.5 | 00.43±0.05 | 280.0±20 |
| MF1/4W | MF1/2WS | 60 | 60.5±0.5 | 20.3±0.5 | 0.45±0.05 | 280.0±20 |
| MF1/2W | MF1WS | 60 | 90.0±0.5 | 30.2±0.5 | 00.50±0.05 | 280.0±20 |
| MF1W | MF2WS | 60 | 110.5±1.0 | 40.5±0.5 | 00.7 0±0.05 | 250.0±20 |
| 81 | 110.5±1.0 | 40.5±0.5 | 00.7 0±0.05 | 350.0±20 | ||
| 94 | 110.5±1.0 | 40.5±0.5 | 00.7 0±0.05 | 420.0±20 | ||
| MF2W | MF3WS | 60 | 150.0±1.0 | 50.0±0.5 | 00.70±0.05 | 230.0±20 |
| 70 | 150.0±1.0 | 50.0±0.5 | 00.70±0.05 | 280.0±20 | ||
| 81 | 150.0±1.0 | 50.0±0.5 | 00.70±0.05 | 330.0±20 | ||
| 94 | 150.0±1.0 | 50.0±0.5 | 00.70±0.05 | 400.0±20 | ||
| MF3W | MF5WS | 94 | 170.5±1.0 | 60.0±0.5 | 00.70±0.05 | 380.0±20 |
| MF5W | 94 | 240.5±1.0 | 80.0±0.5 | 00.70±0.05 | 350.0±20 | |
2) 축성 납 테이핑-Txx 타입
| 종류 |
녹화 |
크기 | ||||||||||
|
정상 크기 |
작은 크기 |
L | W | P |
L1-L2 맥스 |
T |
Z 맥스 |
R 맥스 |
t 맥스 |
e 맥스 |
S 맥스 |
|
| MF1/8W | MF1/4WS | T26 | 30.0±0.5 | 26+1-0 | 5±05 | 0.5 | 6±0.5 | 1.2 | 0 | 3.0 | 0.6 | 0.5 |
| T52 | 30.0±0.5 | 52±1.0 | 5±05 | 1.0 | 6±0.5 | 1.2 | 0 | 3.0 | 0.6 | 0.5 | ||
| MF1/4W | MF1/2WS | T26 | 60.0±0.5 | 26+1-0 | 5±05 | 0.5 | 6±0.5 | 1.2 | 0 | 3.0 | 0.6 | 0.5 |
| T52 | 60.0±0.5 | 52±1.0 | 5±05 | 1.0 | 6±0.5 | 1.2 | 0 | 3.0 | 0.6 | 0.5 | ||
| MF1/2W | MF1WS | T52 | 90.0±1.0 | 52±1.0 | 5±05 | 1.0 | 6±0.5 | 1.2 | 0 | 3.0 | 0.6 | 0.5 |
| MF1W | MF2WS | T52 | 110.0±1.0 | 52±1.0 | 5±05 | 1.0 | 6±0.5 | 1.2 | 0 | 3.0 | 0.6 | 0.5 |
| T73 | 110.0±1.0 | 73±1.0 | 5±05 | 1.0 | 6±0.5 | 1.2 | 0 | 3.0 | 0.6 | 0.5 | ||
| MF2W | MF3WS | T52 | 150.0±1.0 | 52±1.0 | 10±0.5 | 1.0 | 6±0.5 | 1.2 | 0 | 3.0 | 0.6 | 0.5 |
| T73 | 150.0±1.0 | 73±1.0 | 10±0.5 | 1.0 | 6±0.5 | 1.2 | 0 | 3.0 | 0.6 | 0.5 | ||
| T84 | 150.0±1.0 | 84±1.0 | 10±0.5 | 1.0 | 6±0.5 | 1.2 | 0 | 3.0 | 0.6 | 0.5 | ||
| MF3W | MF5WS | T84 | 170.5±1.5 | 84±1.0 | 10±0.5 | 1.0 | 6±0.5 | 1.2 | 0 | 3.0 | 0.6 | 0.5 |
| MF5W | T84 | 240.5±1.5 | 84±1.0 | 10±0.5 | 1.0 | 6±0.5 | 1.2 | 0 | 3.0 | 0.6 | 0.5 | |
3) MB형 금속 필름 저항
|
와트 |
크기 (mm) | |||||||
| D | L | P±1.0 | H1±1.0 | H2±0.5 | d±0.05 | t±0.15 | qMax | |
| 1/2W, 1W | 30.2±0.5 | 90.5±0.5 | 12.5/15 | 10.5 | 4.5 | 0.50 | 1.2 | 3 |
| 1w,2ws | 40.5±1.0 | 110.5±1.0 | 15 | 10.5 | 4.5 | 0.70 | 1.25 | 3 |
| 2w,3ws | 50.0±1.0 | 150.5±1.0 | 20 | 10.5 | 4.5 | 0.70 | 1.25 | 3 |
| 3W5WS | 60.0±1.0 | 170.5±1.0 | 25 | 10.5 | 4.5 | 0.70 | 1.25 | 3 |
| 5W | 80.0±1.0 | 240.5±1.0 | 30 | 10.5 | 4.5 | 0.70 | 1.25 | 3 |
4)M형 금속 고정 필름 저항
|
와트 |
크기 (mm) | |||
| ΦD | L | P±1.0 | H±1.0 | |
| 1/8W,1/6W | 10.8±0.3 | 30.2±0.5 | 6 | 8 |
| 1/4w,1/2ws | 20.3±0.5 | 60.5±0.5 | 10 | 8 |
| 1/2W, 1W | 30.5±0.5 | 90.5±0.5 | 12.5/15 | 10 |
| 1w,2ws | 40.5±1.0 | 110.5±1.0 | 15 | 10 |
| 2w,3ws | 50.0±1.0 | 150.5±1.0 | 20 | 10 |
| 3w | 60.0±1.0 | 170.5±1.0 | 25 | 10 |
| 5W | 80.0±1.0 | 240.5±1.0 | 30 | 10 |
5)MK형 필름 고정 저항
|
와트 |
크기 (mm) | ||||
| D | L | P±1.0 | H±1.0 | H1±1.0 | |
| 1/2W, 1W | 30.2±0.5 | 90.5±0.5 | 12.5 | 10 | 4.5 |
| 1w,2ws | 40.5±1.0 | 110.5±1.0 | 15 | 10 | 4.5 |
| 2w,3ws | 50.0±1.0 | 150.5±1.0 | 20 | 10 | 4.5 |
| 3W5WS | 60.0±1.0 | 170.5±1.0 | 25 | 10 | 4.5 |
6) F형 고정 저항
| 와트 | 크기 (mm) | ||||
| ΦD | L | P±2입니다.0 | E 최대 | H±1.0 | |
| 1/2W, 1W | 30.2±0.5 | 90.5±0.5 | 6 | 3.5 | 5-8 |
| 1w,2ws | 40.5±1.0 | 110.5±1.0 | 8 | 3.5 | 5-8 |
| 2w,3ws | 50.0±1.0 | 150.5±1.0 | 8 | 3.5 | 5-8 |
| 3w | 60.0±1.0 | 170.5±1.0 | 8 | 3.5 | 5-8 |
7) FK2형 필름 저항
|
와트 |
크기 (mm) | ||||
| ΦD | L | P±2입니다.0 | E 최대 | H±1.0 | |
| 1/2W, 1W | 30.2±0.5 | 90.5±0.5 | 6 | 3.5 | 5-8 |
| 1w,2ws | 40.5±1.0 | 110.5±1.0 | 8 | 3.5 | 5-8 |
| 2w,3ws | 50.0±1.0 | 150.5±1.0 | 8 | 3.5 | 5-8 |
| 3w | 60.0±1.0 | 170.5±1.0 | 8 | 3.5 | 5-8 |
8) FKK형 전진 금속 필름 저항
|
와트 |
크기 (mm) | |||||
| ΦD | L | P±1.0 | E 최대 | H1±1.0 | H2±1.0 | |
| 1/2W, 1W | 30.2±0.5 | 90.5±0.5 | 5 ~ 7 | 3.5 | 8 | 4.5 |
| 1w,2ws | 40.5±1.0 | 110.5±1.0 | 5-9 | 3.5 | 8 | 4.5 |
| 2w,3ws | 50.0±1.0 | 150.5±1.0 | 5-9 | 3.5 | 8 | 4.5 |
| 3w | 60.0±1.0 | 170.5±1.0 | 5 ~ 10 | 3.5 | 8 | 4.5 |
패키지
-- 테이프
| 종류 |
양식 |
양 |
크기 (mm) | |||
|
정상 크기 |
작은 크기 |
L | W | H | ||
| MF1/8W | MF1/4WS | T26 | 5000 PCS | 260 | 50 | 67 |
| T52 | 5000 PCS | 260 | 80 | 72 | ||
| MF1/4W | MF1/2WS | T26 | 5000 PCS | 260 | 50 | 100 |
| T52 | 5000 PCS | 260 | 80 | 100 | ||
| MF1/2W | MF1WS | T52 | 2000 PCS | 260 | 80 | 85 |
| MF1W | MF2WS | T52 | 1000 PCS | 260 | 80 | 85 |
| T73 | 1000 PCS | 260 | 95 | 92 | ||
| MF2W | MF3WS | T52 | 1000 PCS | 260 | 80 | 100 |
| T73 | 1000 PCS | 260 | 95 | 92 | ||
| MF3W | MF5WS | T84 | 500PCS | 260 | 110 | 75 |
| MF5W | T84 | 250PCS | 260 | 110 | 75 | |
-- 대용품
| 종류 |
양식 |
양 |
크기 (mm) | |||
|
정상 크기 |
작은 크기 |
L | W | H | ||
| MF1/8W | MF1/4WS | P | 10000 PCS | 240 | 140 | 76 |
| 발형 | 10000 PCS | 240 | 140 | 76 | ||
| MF1/4W | MF1/2WS | P | 10000 PCS | 240 | 140 | 76 |
| 발형 | 10000 PCS | 240 | 140 | 76 | ||
| MF1/2W | MF1WS | P | 5000 PCS | 240 | 140 | 76 |
| 발형 | 5000 PCS | 240 | 140 | 76 | ||
| MF1W | MF2WS | P | 2000 PCS | 240 | 140 | 76 |
| 발형 | 2000 PCS | 240 | 140 | 76 | ||
| MF2W | MF3WS | P | 2000 PCS | 240 | 140 | 76 |
| 발형 | 2000 PCS | 240 | 140 | 76 | ||
| MF3W | MF5WS | P | 100PCS | 240 | 140 | 76 |
| 발형 | 250PCS | 240 | 140 | 76 | ||
| MF5W | P | 50PCS | 240 | 140 | 76 | |
| 발형 | 50PCS | 240 | 140 | 76 | ||
