풍모 갤러리 제품 설명 따옴표를 요구하십시오

풍모

제품 사양

Name: Wire Wound Resistor

Rated Power: 0.25W~10W

Resistance Value: 0.1-1000 Ohm (E24)

Tolerance: F : ±1% G : ±2% J : ±5%

Package: Tape or Bulk

Forming: Horizontal/vertical

Temp. Coefficient: ±350PPM/℃

Operating Temperature: -55℃～＋155℃

강조하다:

화염 발견자 감지기

지상 산 열 신관

기본 정보

원래 장소: 중국

모델 번호: KNP

결제 및 배송 조건

포장 세부 사항: 테이프 (과태) 또는 부피

배달 시간: 이주

지불 조건: T는 / T

공급 능력: 달 당 10KKPCS

갤러리

소형 유효한을 가진 저항기 0.1-1000 옴 ±5%가 내염성 불유도 KNP 0.25-10W 가용성 철사에 의하여 상처를 입습니다

제품 설명

방화 방지 비 인덕티브 KNP 0.25-10W 융합 유선 상처 저항 0.1-1000 오hm ± 5% 더 작은 크기로 사용할 수 있습니다

소개

소금 합금 저항 와이어와 소금 합금 경련을 덜 세라믹 코어를 롤하고 KNP 시리즈의 와이어 윙 저항을 만드는 실리콘 솜로 코팅
다른 종류의 저항에 비해 크기가 작습니다.
전기 및 기계적 안정성 및 높은 신뢰성

특징

높은 안정적인 펄스 특성!
JIS-C-5201 요구사항을 충족합니다!
슈퍼 열 분산!
소음 좀 낮아!
저항값의 연간 변동이 없습니다!
요청에 따라 특별 밀접한 관용이 제공됩니다.

외부 차원 (단위:mm)

P형

5번째 색상 밴드: KNP 타입 黑黑, NKNP 타입 綠

종류		크기
정상 크기	작은 크기	1±20	L±1.0	ψD	ψd±0.05	H±20
KNP1/2W, NKNP1/2W	KNP1WS, NKNP1WS	60	9.0	30.2±0.5	0.50	28
KNP1W, NKNP1W	KNP2WS,NKNP2WS	60	11.5	40.5±1.0	0.68	25
KNP1W, NKNP1W	KNP2WS,NKNP2WS	73	11.5	40.5±1.0	0.68	31
KNP2W, NKNP2W	KNP3WS,NKNP3WS	60	15.5	50.0±1.0	0.68	23
KNP2W, NKNP2W	KNP3WS,NKNP3WS	81	15.5	50.0±1.0	0.68	33
KNP3W, NKNP3W	KNP5WS, NKNP5WS	94	17.5	60.0±1.0	0.68	38
KNP5W,NKNP5W		94	24.5	80.0±1.0	0.68	35

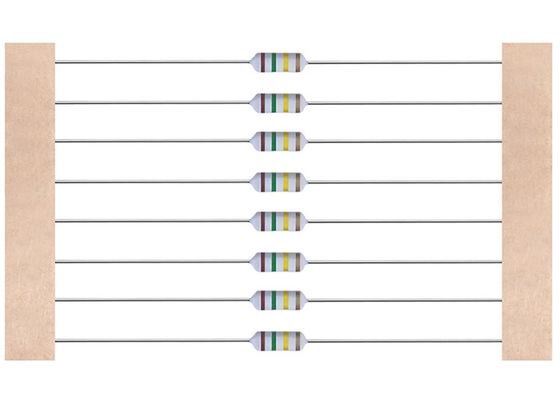

축성 납 테이핑

Txx 타입

소형 유효한을 가진 저항기 0.1-1000 옴 ±5%가 내염성 불유도 KNP 0.25-10W 가용성 철사에 의하여 상처를 입습니다 1

종류

녹화

크기

정상 크기

작은 크기

L1-L2

맥스

KNP 1/2W

KNP 1WS

T52

90.0±1.0

52±1.0

5±05

1.0

6±0.5

1.2

3.0

0.6

0.5

KNP 1W

KNP 2WS

T52

110.5±1.0

52±1.0

5±05

1.0

6±0.5

1.2

3.0

0.6

0.5

T66

110.5±1.0

66±10

5±05

1.0

6±0.5

1.2

3.0

0.6

0.5

KNP2W

KNP 3WS

T52

150.5±1.0

52±1.0

10±0.5

1.0

6±0.5

1.2

3.0

0.6

0.5

T73

150.5±1.0

73±1.0

10±0.5

1.0

6±0.5

1.2

3.0

0.6

0.5

KNP3W

KNP5WS

T84

170.5±1.5

84±1.0

10±0.5

1.0

6±0.5

1.2

3.0

0.6

0.5

KNP5W

T84

240.5±1.0

84±1.0

10±0.5

1.0

6±0.5

1.2

3.0

0.6

0.5

MB 타입 &M 타입 &MK 타입

와트	크기 (mm)
와트	D	L	P±1.0	H1±1.0	H2±0.5	t±0.15	qMax
1/2W, 1W	30.2±0.5	90.0±1.0	12.5/15	10.5	4.5	1.2	3
1w,2ws	40.5±1.0	110.5±1.0	15	10.5	4.5	1.25	3
2w,3ws	50.0±1.0	150.5±1.0	20	10.5	4.5	1.25	3
3W5WS	60.0±1.0	170.5±1.0	25	10.5	4.5	1.25	3
5W	80.0±1.0	240.5±1.0	30	10.5	4.5	1.25	3

와트	크기 (mm)
와트	ΦD	L	P±1.0	H±1.0
1/2W, 1W	30.5±0.5	90.0±1.0	12.5/15	10
1w,2ws	40.5±1.0	110.5±1.0	15	10
2w,3ws	50.0±1.0	150.5±1.0	20	10
3w	60.0±1.0	170.5±1.0	25	10
5W	80.0±1.0	240.5±1.0	30	10

소형 유효한을 가진 저항기 0.1-1000 옴 ±5%가 내염성 불유도 KNP 0.25-10W 가용성 철사에 의하여 상처를 입습니다 4

와트	크기 (mm)
와트	D	L	P±1.0	H±1.0	H1±1.0
1/2W, 1W	30.2±0.5	90.0±1.0	12.5	10	4.5
1w,2ws	40.5±1.0	110.5±1.0	15	10	4.5
2w,3ws	50.0±1.0	150.5±1.0	20	10	4.5
3W5WS	60.0±1.0	170.5±1.0	25	10	4.5

F형 &FK2형 &FKK형

소형 유효한을 가진 저항기 0.1-1000 옴 ±5%가 내염성 불유도 KNP 0.25-10W 가용성 철사에 의하여 상처를 입습니다 5

와트	크기 (mm)
와트	ΦD	L	P±2입니다.0	E 최대	H±1.0
1/2W, 1W	30.2±0.5	90.0±1.0	6	3.5	5-8
1w,2ws	40.5±1.0	110.5±1.0	8	3.5	5-8
2w,3ws	50.0±1.0	150.5±1.0	8	3.5	5-8
3w	60.0±1.0	170.5±1.0	8	3.5	5-8

FK2

소형 유효한을 가진 저항기 0.1-1000 옴 ±5%가 내염성 불유도 KNP 0.25-10W 가용성 철사에 의하여 상처를 입습니다 6

와트	크기 (mm)
와트	ΦD	L	P±2입니다.0	E 최대	H±1.0
1/2W, 1W	30.2±0.5	90.0±1.0	6	3.5	5-8
1w,2ws	40.5±1.0	110.5±1.0	8	3.5	5-8
2w,3ws	50.0±1.0	150.5±1.0	8	3.5	5-8
3w	60.0±1.0	170.5±1.0	8	3.5	5-8

FKK

소형 유효한을 가진 저항기 0.1-1000 옴 ±5%가 내염성 불유도 KNP 0.25-10W 가용성 철사에 의하여 상처를 입습니다 7

와트	크기 (mm)
와트	ΦD	L	P±1.0	E 최대	H1±1.0	H2±1.0
1/2W, 1W	30.2±0.5	90.0±1.0	5 ~ 7	3.5	8	4.5
1w,2ws	40.5±1.0	110.5±1.0	5-9	3.5	8	4.5
2w,3ws	50.0±1.0	150.5±1.0	5-9	3.5	8	4.5
3w	60.0±1.0	170.5±1.0	5 ~ 10	3.5	8	4.5

박스 포장 테이프 (Ammo 포장) 포장 박스 크기 및 양

종류		양식	양	크기 (mm)
정상 크기	작은 크기	양식	양	L	W	H
KNP1/2W, NKNP1/2W	KNP1WS, NKNP1WS	T52	2000 PCS	260	80	85
KNP1W, NKNP1W	KNP2WS, NKNP2WS	T52	1000 PCS	260	80	85
KNP1W, NKNP1W	KNP2WS, NKNP2WS	T67	1000 PCS	260	85	92
KNP2W, NKNP2W	KNP3WS, NKNP3WS	T52	1000 PCS	260	80	100
KNP2W, NKNP2W	KNP3WS, NKNP3WS	T73	1000 PCS	260	95	92
KNP3W, NKNP3W	KNP5WS, NKNP5WS	T84	500PCS	260	110	75
KNP5W,NKNP5WS		T84	250PCS	260	110	75

대용품

종류		양식	양	크기 (mm)
정상 크기	작은 크기	양식	양	L	W	H
KNP1/2W, NKNP1/2W	KNP1WS, NKNP1WS	P	5000 PCS	240	140	76
KNP1/2W, NKNP1/2W	KNP1WS, NKNP1WS	발형	5000 PCS	240	140	76
KNP1W, NKNP1W	KNP2WS, NKNP2WS	P	2000 PCS	240	140	76
KNP1W, NKNP1W	KNP2WS, NKNP2WS	발형	2000 PCS	240	140	76
KNP2W, NKNP2W	KNP3WS, NKNP3WS	P	2000 PCS	240	140	76
KNP2W, NKNP2W	KNP3WS, NKNP3WS	발형	2000 PCS	240	140	76
KNP3W,NKNP3W	KNP5WS, NKNP5WS	P	100PCS	240	140	76
KNP3W,NKNP3W	KNP5WS, NKNP5WS	발형	250PCS	240	140	76
KNP5W,NKNP5WS		P	50PCS	240	140	76
KNP5W,NKNP5WS		발형	50PCS	240	140	76

정량력

명산 전력은 지정된 주변 온도에서 지속적으로 부하를 받을 수 있는 최대 전력입니다.

70°C,표-1에 따르면,그러나 환경 온도가 70°C를 초과할 때

종류		정량력	다이렉트릭 저항력 전압	KNP 저항 범위 (Ω)	NKNP 저항성 범위 (Ω)
일반 크기	KNP1/2W, NKNP1/2W	0.5W	300V	0.05Ω~1KΩ	0.1Ω~680Ω
	KNP1W, NKNP1W	1W	350V
	KNP2W, NKNP2W	2W	350V
	KNP3W, NKNP3W	3W	400V
	KNP5W, NKNP5W	5W	400V
작은 크기	KNP1WS, NKNP1WS	1W	300V	0.05Ω~1KΩ	0.1Ω~680Ω
	KNP2WS, NKNP2WS	2W	350V
	KNP3WS, NKNP3WS	3W	350V
	KNP5WS, NKNP5WS	5W	400V

색상 코드

색상	1^s그림	2ⁿ그림	곱셈	용인성	구별
검은색	0	0	10⁰		KNP 타입은 Black입니다. NKNP 타입은 녹색입니다.
갈색	1	1	10¹	±1% (F)
빨간색	2	2	10²	±2% (G)
오렌지	3	3	10³
노란색	4	4	10⁴
녹색	5	5	10⁵
파란색	6	6	10⁶
바이올렛	7	7	10⁷
회색	8	8
흰색	9	9
금			10^-1	±5% (J)
은			10^-2	±10% (K)
평평한

소형 유효한을 가진 저항기 0.1-1000 옴 ±5%가 내염성 불유도 KNP 0.25-10W 가용성 철사에 의하여 상처를 입습니다 8

건축물

소형 유효한을 가진 저항기 0.1-1000 옴 ±5%가 내염성 불유도 KNP 0.25-10W 가용성 철사에 의하여 상처를 입습니다 9

아니	항목	소재
1	세라믹 코어	고 알루미나 세라믹이 사용됩니다.
2	레지스터 요소	저항 요소는 저항 전선으로 구성되어야 한다 ((예제:CN49W Φ1.0mm).
3	터미널	캔 철 모자
4	연결	용매로 접힌 납선은 용접 과정을 통해 뚜?? 에 장착되어야 합니다.
5	납선	용접 또는 통조각 용접 철
6	마감화	실리콘 樹脂이 사용 됩니다. UL-94V-0 불화성 규격에 따라
7	표시	색상 코드

특징

항목

성능

시험 방법 (JIS C 5202에 따라)

온도
계수

±350PPM/°C
(±500PPM/°C<1Ω)

5번을 따르십시오.2
R₁-R
------------- x 10^{6 PPM/C}
R₀(T₁- T₀)

R₀:방온에서의 저항 값.₀) 의 내용입니다.

R₁:방온 + 100°C의 저항 값 T₁)

짧은 시간
과부하

± ((2%+0.05Ω) 내

기계적인 손상이 없는 것

5번을 따르십시오.5
가등전압 × 2.5배,5초

하지만 최대 과부하 전압을 초과하지 마세요.
(표-1 참조)

항목

성능

시험 방법 (JIS C 5202에 따라)

단열
저항력

10⁴MΩ 이상

5번을 따르십시오.6
V 블록 방법

저항은 DC 500V에서 60초 동안 시험한다.

다이렉트릭
견딜 수 있는
전압

플래시오버 기계적 손상의 증거는 없습니다.

또는 단열 고장.

5번을 따르십시오.7
일정한 압력, V 블록 방법

레지스터는 각각 60초 동안 AC 전력에서 시험한다. (표-1 참조)

펄스 과부하

± ((2%+0.05Ω) 이내

5번을 따르십시오.8

정압 X 4번, 10000 사이클.

그러나 최대 펄스 전압을 초과하지 않습니다. (표-1 참조)

종단 강도

기계적인 손상이 없는 것

6번을 따르세요.1

당기력

mm
직경

팽창력 N ((kgf)

시간

Φ0.38mm~0.50mm

5 ((0.51)

10±1
두 번째

Φ0.50mm~0.68mm

10 ((1.02)

톱션 강도: 저항체에서 약 6mm ~ 6.5mm의 지점에서 납선을 구부리기 위해. 약 0.75mm 곡선 반지름 90°로, 그 다음 1.2±0에서 와이어를 잡습니다.굽기점 끝에서 4mm 떨어져 그것을 돌리고 (시계 방향으로) 같은 회전 당 5 초의 속도로 저항 축에 세로로 360도, 그리고 같은 시계 반대 방향으로 다시 다시 전체 회전을 구성합니다. 2 번 동안 회전을 반복하십시오.

항목	성능	시험 방법 (JIS C 5202에 따라)
용접 열에 대한 저항	± ((1%+0.05Ω) 내 기계적인 손상이 없는 것	6번을 따르세요.4 350±10°C, 3±1초 시험 후 0.5시간 휴가를 받으세요
용접 가능성	적어도 95%의 새로운 용매로 덮여 있습니다.	6번을 따르세요.5 용접기의 시험 온도:255±5°C 용매에 담는 시간:3±1.0 s
용매에 대한 저항성	보호 코팅과 표시가 손상되지 않습니다.	6번을 따르세요.9 표본은 이소프로알코올 목욕탕에 3분 동안 초음파로 완전히 담겨야 한다.
온도주기	± ((1%+0.05Ω) 내 기계적인 손상이 없는 것	7번을 따르세요4 아래쪽:-55°C/30분, 방 온도:10~15분 높은 쪽:80°C/30분, 방 온도:10~15분 5회
습기 상태에서 충전 수명	± ((5%+0.05Ω) 이내	7번을 따르세요9 40±2°C, 90~95%RH, 1000h 가등전압 (90분 ON, 30분 OFF)
부하 수명	± ((5%+0.05Ω) 이내	7번을 따르세요10 70±3°C, 1000h 가등전압 (90분 ON, 30분 OFF)
