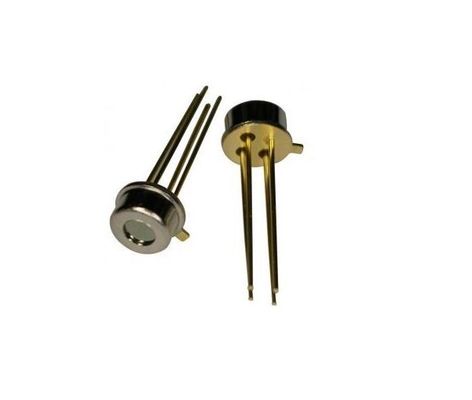

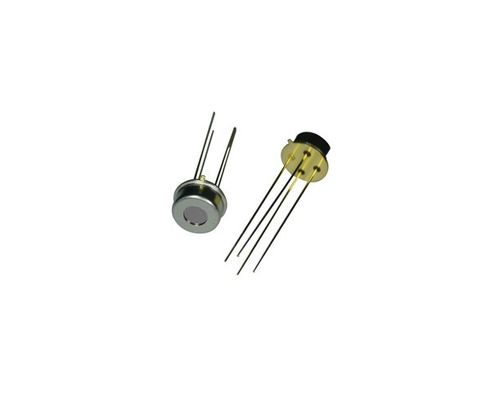

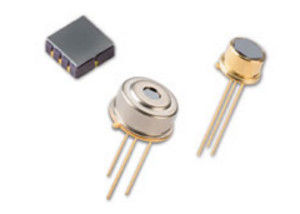

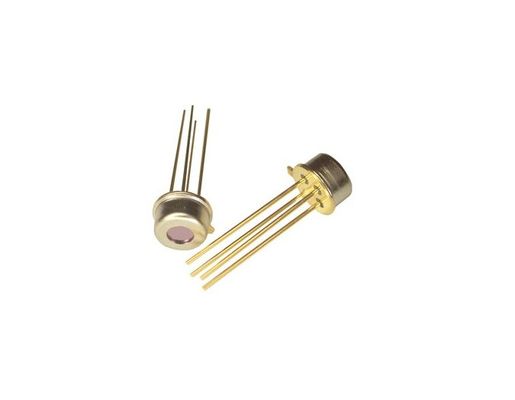

귀 온도 측정기 접촉 없는 측정기 금속 가구 온도 측정기 적외선 탐지기 열모필 IR 센서 ZTP-148SR
설명
ZTP 열전지 인파레드 (IR) 센서는 업계에서 선도적인 높은 민감도 수준의 센서입니다. 이 장치들은 광범위한 적외선 스펙트럼에 반응하며 DC 방사선에 본질적으로 안정적인 반응을 제공합니다.그리고 bias 전압 또는 전류의 소스를 필요로하지 않습니다열요소, 평면 IR 필터, 온도 보완용 열역으로 구성되어 있습니다.시리즈는 특정 응용 프로그램에서 성능을 극대화 할 수있는 다양한 필터를 갖추고 있습니다.. ZTP IR 온도 장치는 온도 측정, 마이크로 웨이브 오븐, 인덕션 히터 요리장, 에어컨, 점유량 감지, 조명,바닥난방 제어기, 및 HVAC / 자동차 응용 프로그램.
우리는 선형, 표준 디자인에 국한되지 않고 가장 까다로운 적외선 감지 애플리케이션뿐만 아니라 PCB를 위해 사용자 맞춤형 서비스를 제공합니다.
센서 패키지 및 PIN 배열의 오웃라인[단위:mm]
열전화 칩
| 매개 변수 | 제한 | 단위 | 조건 |
| 칩 크기 | 10.8 x 18 | mm2 | |
| 변막 크기 | 10.0 x 10 | mm2 | |
| 활동 영역 | 00.7 x 0.7 | mm2 | |
| 내적 저항 | 85(60-111) | kΩ | 25°C |
| 저항 T.C | 0.12 | %/°C | |
| 책임감 | 61(43-79) | V/W | 500K, 1Hz |
| 책임감 T.C | -0.07 | %/°C | |
| 소음 전압 | 37 | nV rms | R.M.S, 25°C |
| 신개발 계획 | 0.61 | nW/Hz1/2 | 500K, 1Hz |
| 탐정력 | 1.14 | cmHz1/2/W | 500K, 1Hz |
| 시간 상수 | ms |
열전도- 온도 보상용 온도 주전
| 매개 변수 | 제한 | 단위 | 조건 | ||
| 미니 | 유형 | 맥스 | |||
| 저항력 | 97 | 100 | 103 | kΩ | Tol.3% @ 25°C |
| 베타 값 | 3920 | 3960 | 4000 | K | Tol.:1%, 25°C/50°C에서 정의 |
절대 최고 등급
- 작동 온도: -20°C ~ 100°C
- 보관 온도: -40°C ~ 120°C
ZTP-148SR의 전형적인 특징 데이터
감수성
시야
| 매개 변수 | 제한 | 단위 | 조건 | ||
| 미니 | 유형 | 맥스 | |||
| 시야 | 80 | 85 | 90 | 학위 | 최대 출력량의 50% |
열 저항 (R-T 테이블)
특징
비접촉 측정
더 넓은 표면적 측정
작은 크기의 센서 패키지
포함된 환경 온도 - (열기) 보상 센서
높은 감수성
빠른 응답 시간
적용
환자 모니터링
귀 & 템파닉 온도 측정기
점유율 탐지
HVAC
기기
IR 모듈
ZTP 열모파일 IR 모듈은 물체 온도 정확도, 저장 온도 범위가 넓고 시장에서 유사한 제품보다 낮은 열모파일 출력 전압을 제공합니다.ZTP-115M는 단 하나의 IR 모듈입니다., IR 센서, 신호 조건, 전압 출력.
사양
공급 전압: 단일 공급 (+5V)
공급 전류: 전형적인 2.7mA
응답 시간: 0.3 ~ 0.6초
측정 온도 범위: -40°C ~ 145°C
작동 온도: -20°C ~ 100°C
저장 온도: -20°C ~ 120°C
특징
비접촉 측정
더 넓은 표면적 측정
작은 크기의 센서 패키지
포함된 환경 온도 (열기) 센서 보상
높은 감수성
빠른 응답 시간
아날로그 출력
신청서
점유율 탐지
HVAC
장치는
마이크로웨이브 오븐
