조절 가능한 소음 낮은 인체 탐지기 PIR 모듈 SB612 센서 거리 10m 탐지 각 120도
설명

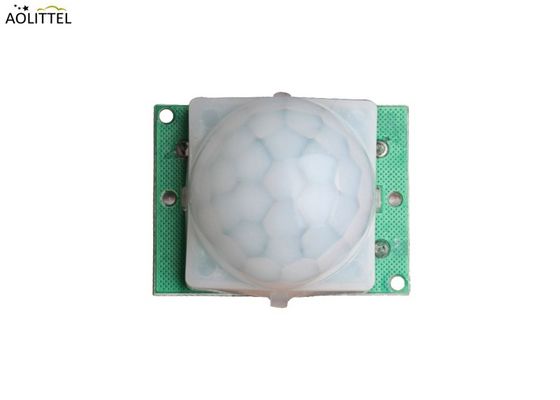

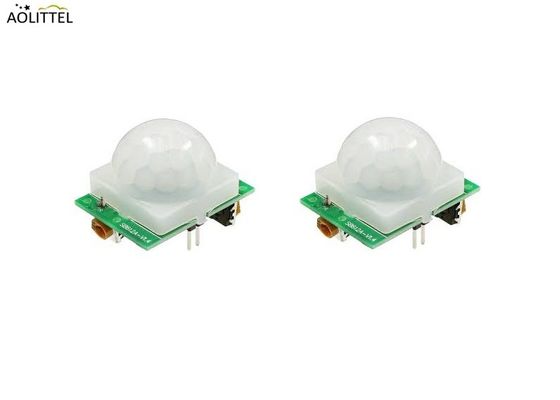

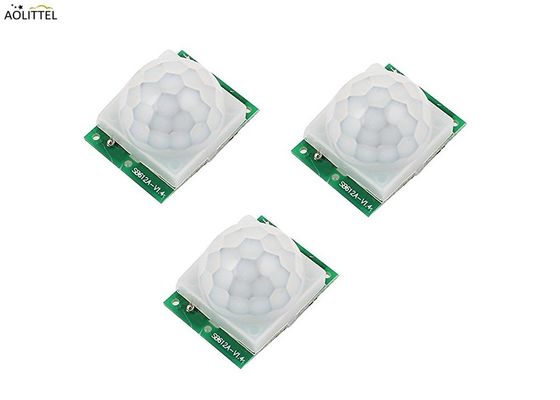

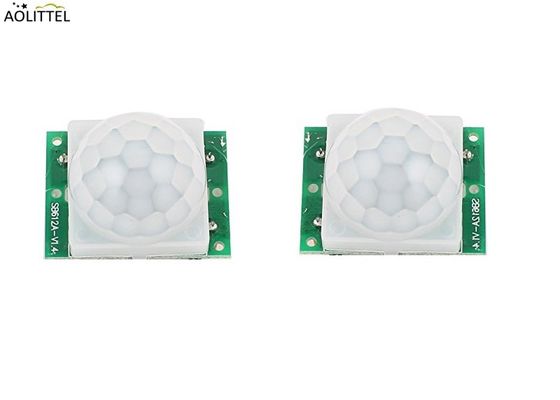

SB612A는 인체 검출을 위해 개발된 피로 전기 센서 모듈입니다.
콤팩트 PCB에 장착된 프레스넬 렌즈와 결합된 PIR 센서와
모듈을 형성합니다. 지연 시간, 럭스는 조절이 가능합니다. 사용자 정의는 허용됩니다.
(주) (주)
다운로드________
특징
| 종류: | SB612 |
| 크기: | 32*24mm |
| 공급 전류: | DC3V~15V |
| 현재 배수: | <20μA |
| 전압 출력: | 입력: 3V~15V 출력:3.3V |
| 지연 시간: | 지연 시간, 감수성, 조명 조절 |
| 템페라우트 작전 | -20°C~60°C |
| 적외선 센서: | 이중 요소, 낮은 소음, 높은 민감도 |
| 빛 센서: | CdS ((고객 요구에 따라 추가 할 수 있습니다.) |
| TTL 출력: | TTL 출력은 마이크로 컨트롤러 또는 논리 장치에 직접 연결될 수 있습니다. |
| 감수성: | 높은 감수성 |
스케마화 도표
렌즈
렌즈 지름: 24mm (디폴트), 감지 각도≤120°, 감지 범위<10M.
차원 (단위:mm)
응용 지침
기능:
1DC-INPUT: 공급 전압 (DC3.0V-12V)
2테스트: 출력 테스트 핀 출력, 높은 수준의 신호 (3.0V); 출력, 낮은 수준의 신호 (0V)
3부하 +: 부하의 아노드. 부하-: 부하의 카토드. 부하의 전압 및.
DC-INPUT는 동일합니다. 최대 전류는 100mA입니다.
4럭스 조정
5. DELAY_TIME: 지연 시간 조정.
매개 변수 설정
1입력 전압과 조용 전류
모듈에 1개의 LDO를 추가해야 합니다.
2감수성 조정
SENS 입력에 적용 된 전압은 PIRIN 사이의 PIR 신호를 감지하는 데 사용되는 임계치를 설정합니다.
그리고 NPIPIN 입력.VSS는 최소 임계 전압을 선택합니다.VDD/4 이상의 전압은 선택됩니다.
PIR 신호 검출을 위한 가장 민감하지 않은 설정인 최대 임계값.
3. 빛 조절
OEN 전압이 낮은에서 높은 0.4DD(1.2V보다 높을 때,Vout 출력 활성화.
높은에서 낮은로, 0.2VDD ((0.6V) 보다 낮은 경우,Vout 출력 비활성화.
4. 지연 시간 조정
| 발자국 | ONTIME 센터 전압 (V) | 정해진 시간에 | 전압 (V) | 끌어올림 저항기 |
끌어내기 저항기 |
| (VDD*(단계*2) +3)/128 | (기반적인) | (VDD=3V) | |||
| 0 | 3/128 이하 | 2.3 | 0 | 아니 | 0R |
| 1 | (VDD*2+3)/128 | 4.7 | 0.07 | 1M | 24K |
| 2 | (VDD*4+3)/128 | 7 | 0.117 | 1M | 39K |
| 3 | (VDD*6+3)/128 | 9.4 | 0.164 | 1M | 56K |
| 4 | (VDD*8+3)/128 | 18.7 | 0.21 | 1M | 75K |
| 5 | (VDD*10+3)/128 | 37 | 0.257 | 1M | 91K |
| 6 | (VDD*12+3)/128 | 56 | 0.304 | 1M | 110K |
| 7 | (VDD*14+3)/128 | 1분 15초 | 0.351 | 1M | 130K |
| 8 | (VDD*16+3)/128 | 2분 30초 | 0.398 | 1M | 15만원 |
| 9 | (VDD*18+3)/128 | 5분 | 0.445 | 1M | 174K |
| 10 | (VDD*20+3)/128 | 7분29초 | 0.492 | 1M | 2백만 |
| 11 | (VDD*22+3)/128 | 9분59초 | 0.539 | 1M | 220K |
| 12 | (VDD*24+3)/128 | 19분 58초 | 0.585 | 1M | 240K |
| 13 | (VDD*26+3)/128 | 39분 56초 | 0.632 | 1M | 270K |
| 14 | (VDD*28+3)/128 | 59분25초 | 0.679 | 1M | 294K |
| 15 | (VDD*30+3)/128 이상 | 1시간20분 | 3 | 0R | 아니 |
참고:
PIR 센서 장치의 높은 민감성 때문에 다음의 경우 모듈을 사용하는 것이 권장되지 않습니다.
또는 비슷한 상태입니다.
A) 급속한 환경 변화
B) 강한 충격 또는 진동
C) IR가 통과할 수 없는 장애물 (예를 들어 유리) 이 있는 장소에서
탐지 영역
D) 직접 햇빛에 노출
E) 히터 또는 에어컨에서 나오는 직접 바람에 노출
