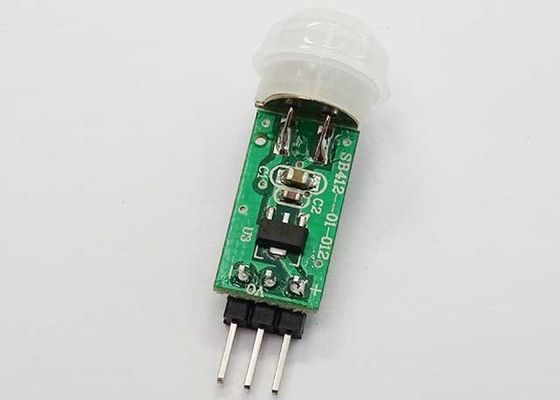

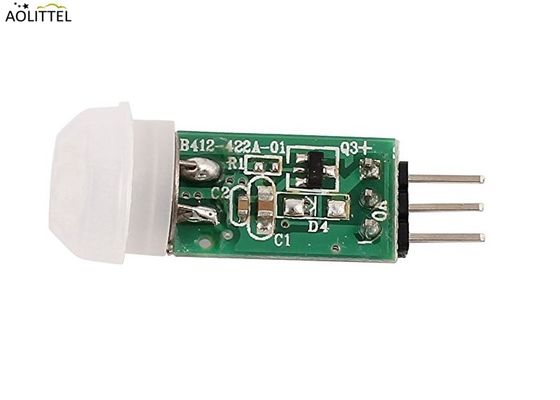

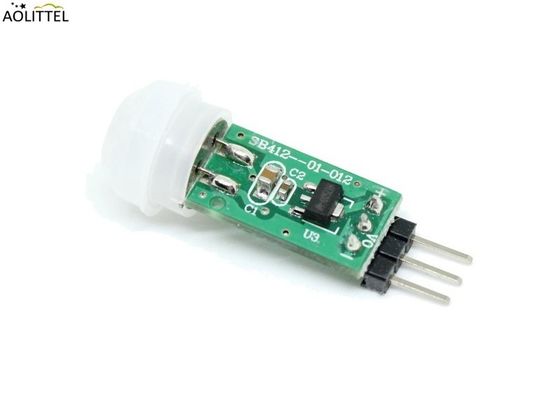

3m-5m 소형 컨트롤러 PIR 탐지 모듈 수동 적외선 운동 센서 SB412 프레넬 렌즈 PCB 저항
주요 매개 변수
| 종류: | SB412 |
| 크기: | 18*10mm |
| 공급 전류: | DC3V~12V |
| 현재 배수: | <20μA |
| 전압 출력: | 높은 수준의 신호:3.0V 스탠비 출력 0V |
| 지연 시간: | 지연 시간 조절 |
| 템페라우트 작전 | -20°C~60°C |
| 적외선 센서: | 이중 요소, 낮은 소음, 높은 민감도 |
| 빛 센서: | CdS가 없습니다. |
| TTL 출력: | TTL 출력은 마이크로 컨트롤러 또는 논리 장치에 직접 연결될 수 있습니다. |
| 감수성: | 높은 감수성 |
일반
SB412AAM412 디지털 센서를 기반으로 하는 최신 디지털 센서 모듈입니다.
프레스넬 렌즈, PCB, 그리고 약간의 저항
(주) (주)
다운로드________
렌즈 정보
렌즈 지름: 13.6mm (디폴트), 100° 이하의 각도, 5M 이하의 범위.

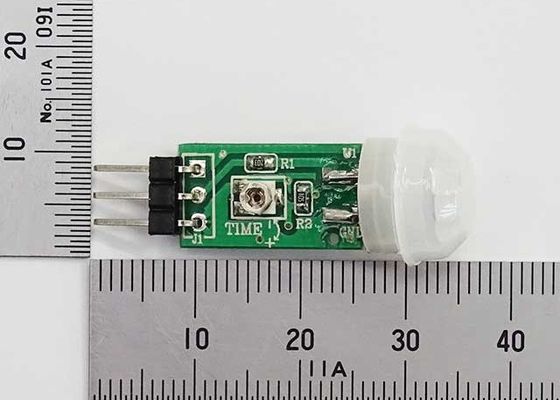

콤팩트 크기
스케마화 도표
신청서
기능:
1DC-INPUT: 작동 전압 또는 입력 공급 전압 (범위 DC 3V-12V)
2. VOUT:신호 출력 핀 출력: 3V 높은 수준의 신호·대기 상태 0V
VOoutput는 몇 가지 구성 요소를 추가함으로써 DC-인पुट과 동일 할 수 있습니다
3. 지연 시간 조정: 기본 지연 시간은 10s입니다, 저항을 변경하여 조정 할 수 있습니다 ((이하 지연 시간 조정 양식을 참조하십시오)
지연 시간 조정
"PIR 센서는 무엇입니까?"
PIR 센서는 움직임을 감지할 수 있게 해줍니다. 거의 항상 사람이 센서 범위에 들어갔는지 아니면 들어가지 않았는지 감지하는 데 사용됩니다. 그것들은 작고, 저렴하고, 저전력이며, 사용하기 쉽고, 낡지 않습니다.그 이유 로 가정 이나 사업 에서 사용 되는 가전 과 가드게이트 에서 흔히 발견 된다그들은 종종 PIR, "시동 적외선", "피로 전기" 또는 "IR 운동" 센서로 불립니다.
PIR는 기본적으로 피로전기 센서 (중심에 직사각형의 결정이 있는 둥근 금속 센서처럼 위에서 볼 수 있습니다.) 로 만들어져 적외선 방사선을 감지할 수 있습니다.모든 것이 낮은 수준의 방사선을 방출합니다.운동 감지기의 센서는 실제로 두 반으로 갈라집니다.그 이유는 우리가 이동 (변화) 평균 IR 수준이 아닌 감지하려고 하는 것입니다이 두 반은 서로 쇄제되도록 연결되어 있습니다. 한 반이 다른 반보다 더 많은 IR 방사선을 볼 수 있다면 출력은 높거나 낮게 변합니다.
피로 전기 센서와 함께 지원 회로, 저항 및 콘덴서가 있습니다. 대부분의 작은 취미 센서는 BISS0001 ("마이크로 파워 PIR 모션 디렉터 IC") 를 사용합니다.의심의 여지없이 매우 저렴한 칩이 칩은 센서의 출력을 받아 아날로그 센서에서 디지털 출력 펄스를 방출하기 위해 약간의 처리 작업을 수행합니다.
많은 기본적인 프로젝트나 제품에서 사람이 그 지역을 떠나거나 들어갔거나 접근했을 때 감지해야 합니다.렌즈 범위가 넓어야 합니다.PIR는 주변에 얼마나 많은 사람들이 있는지 또는 센서에 얼마나 가까이 있는지 알려주지 않습니다.렌즈는 종종 특정 스웨이와 거리에 고정됩니다 (어떤 곳에서 해킹 할 수 있지만) 그리고 그들은 또한 때때로 애완 동물에 의해 설정됩니다실험이 핵심이야!
