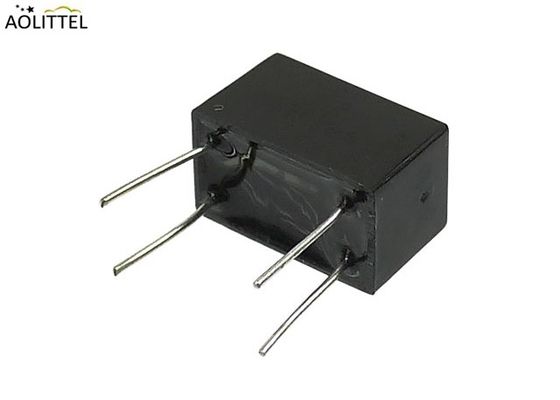

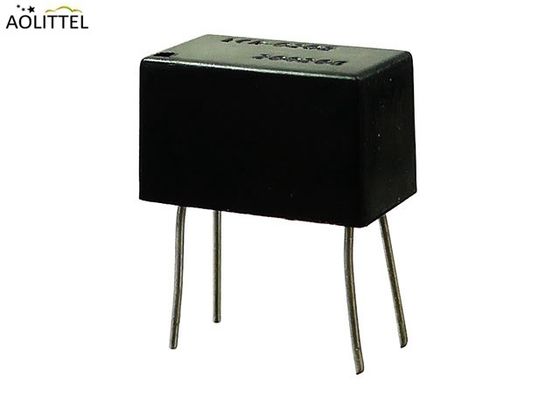

ST Vactrol LCR-0202 크로스 4핀 디프 광전도 아날로그 선형 광합성 WDYJ-0202 전압 2.5V
구조 다이어그램(단위:mm 허용: ±0.1)
전기 광학적 특성 Ta=25°C
LED
| 매개 변수 | 기호 | 시험 조건 | 미네 | 타이프. | 맥스 | 단위 |
| 전류 | 난F | 20 | mA | |||
| 전압 | VF | 난F=20mA | 1.9 | 2.0 | 2.5 | V |
| 역류 | 난R | VR=4V | 10 | μA |
셀
| 매개 변수 | 기호 | 시험 조건 | 미네 | 타이프. | 맥스 | 단위 |
| 최대 전지 전압 | VC | (피크 AC 또는 DC) | 60 | V | ||
| 권력 분산 | PD | 75°C에서 선형적으로 0으로 분해 | 50 | mW |
결합된
| 매개 변수 | 시험 조건 | 저항 (R)ON)/ KΩ | 꺼진 저항 (R)오프)※2/MΩ | ||
| 미네 | 타이프. | 맥스 | |||
| WDYJ-0202RA | 난F=1mA※1 | 0.7 | 1 | ||
| WDYJ-0202RB | 난F=1mA※1 | 0.65 | 1.1 | 1 | |
| WDYJ-0202RC | 난F=1mA※1 | 1.05 | 1.56 | 1 | |
| WDYJ-0202RC1 | 난F=1mA※1 | 0.8 | 1.5 | 200 | |
| WDYJ-0202RD | 난F=1mA※1 | 1.48 | 2.6 | 1 | |
| WDYJ-0202RD1 | 난F=1mA※1 | 1.48 | 2.5 | 200 | |
| WDYJ-0202RE | 난F=1mA※1 | 2.5 | 5 | 2 | |
| WDYJ-0202RG | 난F=1mA※1 | 5 | 10 | 2 | |
| WDYJ-0202RH | 난F=1mA※1 | 10 | 20 | 30 | |
| WDYJ-0202RI | 난F=1mA※1 | 20 | 40 | 10 | |
| 오프닝타임R) | 최종 전도성의 63%까지의 시간 @ IF= 20mA | 3.5 | msec | ||
| 가을 시간F) | IF를 제거한 후 100K까지의 시간 = 20mA | 500 | msec | ||
| 세포 온도 계수 | IF> 5mA | 0.7 | %/°C | ||
※11주간의 암흑기후를 측정한 결과
※210초 후F= 0.5V DC 전지
적용
오디오 증폭기 보호 및 제어
음량 제한
전기 보호된 격리 결합
조명 조절 및 모터 속도 조절
(주) (주) 다운로드________
설명
아날로그 선형 광학 결합은 저항의 변화를 제어하기 위해 다른 전류를 입력하여 광 전기 구성 요소입니다. 엄격한 선택으로 CdS 및 LED 반도체를 사용합니다.노화 및 테스트이 제품은 현재 입력 제어 및 비극성 출력 순수 저항에 의해 널리 사용됩니다. 우리 회사는 제조의 특허를 소유하고 특허 번호는 ZL02225334입니다.3.
특징
1순수한 저항과 비극성 출력
2대 한 범위의 아날로그 선형 저항, 낮은 ON 저항, 높은 OFF 저항.
3DC 및 AC 사용에 적합한 간단한 회로 구성.
4입출력 격리, 낮은 왜곡 결합.
5고온 저항성 PPO 소재로 캡슐화
주요 특성 곡선
주의:용접 스핀은 광 결합 장치의 바닥에서 멀리 떨어져 용접 시간이 가능한 한 짧아야합니다.
기본 응용 및 시험 회로
