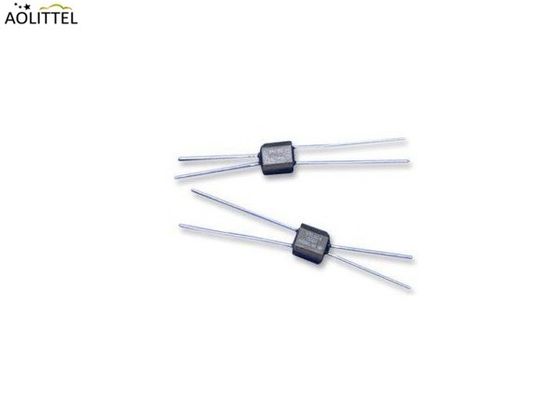

높은 안정성 광전자 출력 아날로그 선형 광 결합기 WDYJ-1210 10.5x7.5mm 모터 속도 제어
특징
순수 저항 물질, 비극 출력
DC 또는 AC 애플리케이션에 적합한 간단한 회로 구조
입력과 출력 사이의 좋은 격리, 낮은 왜곡 결합
(주) (주)
다운로드________
구조 다이어그램: (단위:mm)
절대 최대 등급 @ 25°C
| 매개 변수 | 등급 | 단위 |
| 격리 전압 (피크) | 2000 | V |
| 용접 온도 | 260 < 5초 | °C |
| 작동 온도 | -40~75 | °C |
| 저장 온도 | -40~75 | °C |
전기 광학적 특징 @ 25°C
LED
| 매개 변수 | 기호 | 시험 조건 | 미네 | 그 말은.. | 맥스 | 단위 |
| 전류 | 난F | 20 | mA | |||
| 전압 | VF | 난F=20mA | 1.9 | 2.0 | 2.5 | V |
| 역류 | 난R | VR=4V | 10 | μA |
셀
| 매개 변수 | 기호 | 시험 조건 | 미네 | 그 말은.. | 맥스 | 단위 |
| 최대 전지 전압 | VC | (피크 AC 또는 DC) | 60 | V | ||
| 권력 분산 | PD | 75°C에서 선형적으로 0으로 분해 | 50 | mW |
결합된
| 매개 변수 | 시험 조건 | 저항 (RON) / KΩ | 꺼진 저항 (ROFF) ※2 /MΩ | ||
| 미네 | 타이프. | 맥스 | |||
| WDYJ-1210RA | IF=1mA※1 | 0.7 | 1 | ||
| WDYJ-1210RB | IF=1mA※1 | 0.65 | 1.1 | 1 | |
| WDYJ-1210RC | IF=1mA※1 | 1.05 | 1.56 | 1 | |
| WDYJ-1210RC1 | IF=1mA※1 | 0.8 | 1.5 | 200 | |
| WDYJ-1210RD | IF=1mA※1 | 1.48 | 2.6 | 1 | |
| WDYJ-1210RD1 | IF=1mA※1 | 1.48 | 2.5 | 200 | |
| WDYJ-1210RE | IF=1mA※1 | 2.5 | 5 | 2 | |
| WDYJ-1210RG | IF=1mA※1 | 5 | 10 | 2 | |
| WDYJ-1210RH | IF=1mA※1 | 10 | 20 | 30 | |
| WDYJ-1210RI | IF=1mA※1 | 20 | 40 | 10 | |
| 오프닝타임 | 최종 전도성의 63%까지의 시간 @ IF= 20mA | 3.5 | msec | ||
| 가을 시간 | IF = 20mA를 제거한 후 100KW까지의 시간 | 500 | msec | ||
| 세포 온도 계수 | IF> 5mA | 0.7 | %/°C | ||
설명
옵토커플러 (optocoupler) 는 주로 LED 및 광전자로 구성된 장치이다. 또한 옵토 격리기, 광 격리기, 광 결합기라고도 불린다. 입력 요소는 LED이고 출력 요소는 광전자이다.전류가 LED에 적용되는 경우, 출력 광전자가 켜집니다. 그들은 전기 격리를 제공하기 위해 함께 작동합니다. 즉, LED와 광전자 사이에 신호를 전송하기 위해 짧은 광학 전송 경로가 있습니다.전기적으로 격리시키는 동안.
신청서
오디오 증폭기 보호 및 제어
전기 보호된 격리 결합
통신 전송 및 자동 제어
조명 조절 및 모터 속도 조절
산업용, 모터 드라이브 & 제어
주요 특성 곡선
주의:용접 스핀은 광 결합 장치의 바닥에서 멀리 떨어져 용접 시간이 가능한 한 짧아야합니다.
