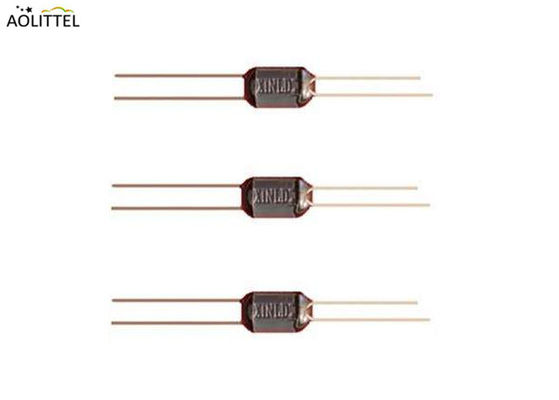

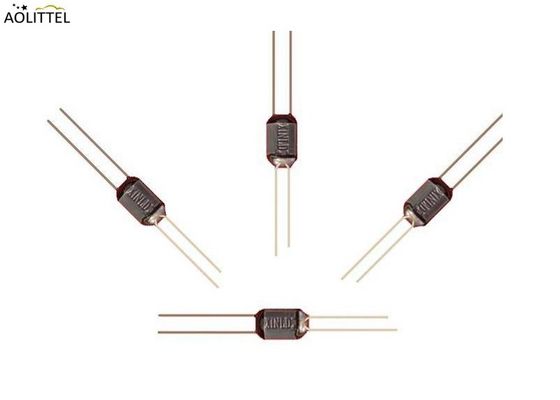

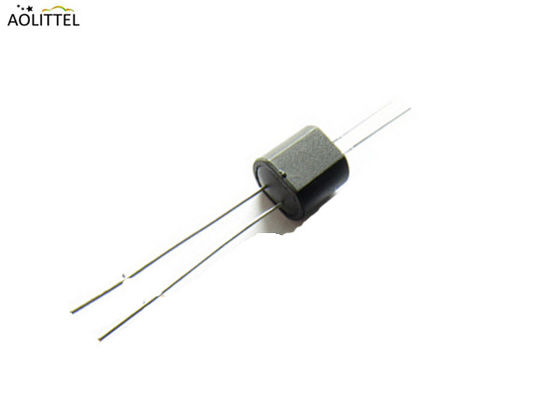

4 핀 20mA 축성 LED LDR 출력 아날로그 선형 광 결합기 WDYJ-65 오디오 증폭기용 격리 전압 2KV
신청서
오디오 증폭기 보호 및 제어
음량 제한
전기 보호된 격리 결합
통신 전송 및 자동 제어
조명 조절 및 모터 속도 조절
산업용, 모터 드라이브 & 제어
(주) (주)
다운로드________
구조 다이어그램: (단위:mm)
절대 최대 등급 @ 25°C
| 매개 변수 | 등급 | 단위 |
| 격리 전압 (피크) | 2000 | V |
| 용접 온도 | 260<5S | °C |
| 작동 온도 | -40~75 | °C |
| 저장 온도 | -40~75 | °C |
전기 광학적 특징 @ 25°C
LED
| 매개 변수 | 기호 | 시험 조건 | 미네 | 그 말은.. | 맥스 | 단위 |
| 전류 | 난F | 20 | mA | |||
| 전압 | VF | 난F=20mA | 1.9 | 2.0 | 2.5 | V |
| 역류 | 난R | VR=4V | 10 | μA |
셀
| 매개 변수 | 기호 | 시험 조건 | 미네 | 그 말은.. | 맥스 | 단위 |
| 최대 전지 전압 | VC | (피크 AC 또는 DC) | 60 | V | ||
| 권력 분산 | PD | 75°C에서 선형적으로 0으로 분해 | 50 | mW |
결합된
| 매개 변수 | 시험 조건 | 저항 (R)ON)/ KΩ | 꺼진 저항 (R)오프)※2/MΩ | ||
| 미네 | 타이프. | 맥스 | |||
| WDYJ-65RA | 난F=1mA※1 | 0.7 | 1 | ||
| WDYJ-65RB | 난F=1mA※1 | 0.65 | 1.1 | 1 | |
| WDYJ-65RC | 난F=1mA※1 | 1.05 | 1.56 | 1 | |
| WDYJ-65RC1 | 난F=1mA※1 | 0.8 | 1.5 | 200 | |
| WDYJ-65RD | 난F=1mA※1 | 1.48 | 2.6 | 1 | |
| WDYJ-65RD1 | 난F=1mA※1 | 1.48 | 2.5 | 200 | |
| WDYJ-65RE | 난F=1mA※1 | 2.5 | 5 | 2 | |
| WDYJ-65RG | 난F=1mA※1 | 5 | 10 | 2 | |
| WDYJ-65RH | 난F=1mA※1 | 10 | 20 | 30 | |
| WDYJ-65RI | 난F=1mA※1 | 20 | 40 | 10 | |
| 오프닝타임R) | 최종 전도성의 63%까지의 시간 @ IF= 20mA | 3.5 | msec | ||
| 가을 시간F) | IF를 제거한 후 100K까지의 시간 = 20mA | 500 | msec | ||
| 세포 온도 계수 | IF> 5mA | 0.7 | %/°C | ||
※11주간의 암흑기후를 측정한 결과
※210초 후F= 0.5V DC 전지
설명
WDYJ-65는 1채널 축적 백트롤으로 매우 낮은 "켜기" 저항, 빠른 반응 시간, 더 작은 온도 계수율을 갖추고 있습니다.
선형 오프토커플러 (Linear Optocoupler) 는 CdS와 LED 반도체로 구성된 엄격한 선택, 노화 및 테스트를 통해 입력 전류의 변화로 저항의 변화를 제어하는 광 전자 장치입니다.
특징
높은 입출력 전압 격리
진정한 저항 요소 출력
AC 또는 DC 사용에 적합합니다
저동력 전류
저항이 낮고 저항이 높다
완전 고체 구조
주요 특성 곡선
주의:용접 스핀은 광 결합 장치의 바닥에서 멀리 떨어져 용접 시간이 가능한 한 짧아야합니다.
