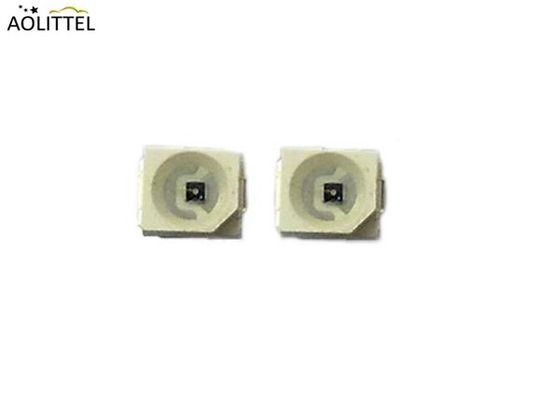

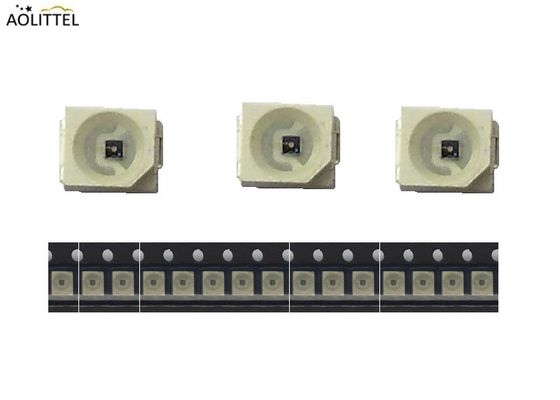

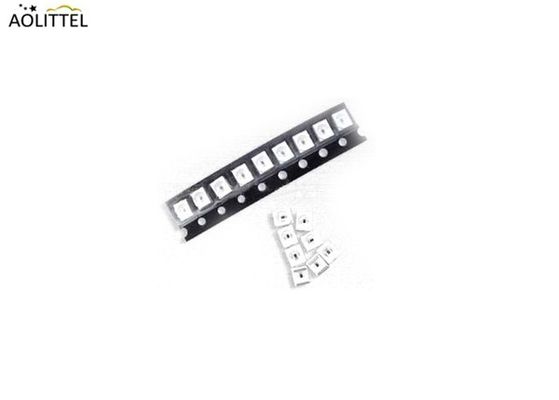

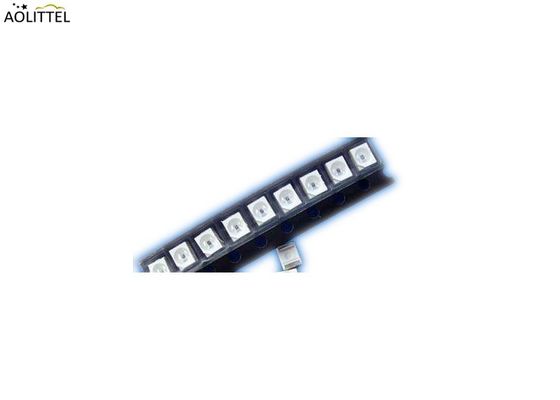

카드미엄 없는 RoHS 3528 SMD SMT 5 VDC 광항역 광 센서 스펙트럼 450-1050nm
전체 차원 (단위:mm)
최종 매개 변수:Ta=25°C
| 매개 변수 | 기호 | 등급 | 단위 |
| 양성 분쇄 전압 | Vdd | 70 | V |
| 역분열 전압 | -VDD | 7 | V |
| 최대 전력 | PD | 100 | mW |
| 작업 온도 | 위쪽 | -25~+70 | °C |
| 저장 온도 | Tstg | -25~+80 | °C |
| 용접 온도 (5′′) | 츠올 | 260 | °C |
※ 1 젤에서 4mm 떨어져있는 장소에서 용접하고 용접 시간은 5 초 이상입니다.
(주) (주) 다운로드________
전기 광학적 특성 Ta=25°C
| 매개 변수 | 기호 | 시험 조건 | 미네 | 타이프. | 맥스 | 단위 | |
| 빛 전류 | EKPSMD3528 | IC ((Vdd=5V) Rss=1k) |
Vdd=5V, Ev=10Lux | μA | |||
| Vdd=5V, Ev=20Lux | 10 | 17 | 22 | ||||
| Vdd=5V, Ev=100Lux | |||||||
| 암흑 전류 | 술 | Vdd=5V, Ee=0 ※2 | 10 | nA | |||
| 스펙트럼 | λ | 450~1050 | nm | ||||
| 포화 전압 | Vdd-Vss | 0.3 | V | ||||
| 오기 시간 | tr | Vdd=5V, IC=5mA RL=1K |
3.2 | μS | |||
| 가을 시간 | tf | 4.8 | μS | ||||
※ 2 Ev,Ee는 흰색 LED 빛의 상태에서 얻었습니다.
설명
칩으로 만들어진 환경 광소저항 광 센서는 환경 빛에 민감합니다. 광학적 반응은 인간의 눈과 가깝습니다. RoHS 컴플라이언스, CDS 광전지의 완벽한 대체로 사용될 수 있습니다.
그것은 소형 칩 LED 납 없는 표면 마운트 패키지에 저렴한 아날로그 출력 환경 빛 사진 센서입니다. 그것은 사진 센서로 구성됩니다.스펙트럼 반응이 CIE 표준 광학 관찰자와 가깝습니다., 그림 2에서 보이는 것처럼 EKPSMD3528주변 조명을 측정하여 디스플레이 백글라이트를 제어하는 애플리케이션에 이상적입니다. Mobile appliances such as the mobile phones and PDAs that draw heavy current from display backlighting will benefit from incorporating these photo sensor products in their designs by reducing power consumption significantly.
EKPSMD3528 SMD 빛 센서 특징
특수 필터 에포크시 코팅
인간의 눈과 유사한 특수한 반응 특성
넓은 조명 범위에서 출력 선형성
특정 온도 안정성
낮은 암흑 전류, 낮은 조명 강도.
다양한 광원 간의 낮은 민감도 변동
카드미엄 없는 / RoHS 준수 / PB 없는
전형적 사용법
디스플레이 백글라이트를 제어하기 위한 주변광의 감지
모바일 기기
휴대전화, PDA
컴퓨터 장치
노트북, 웹 패드
소비자용 제품
TV, 비디오 카메라, 디지털 스틸 카메라
자동 주택 및 상업용 조명 관리
전자 신호 및 신호
사용자 정의
1) 완전 한 품종, 짧은 생산 주기, 작은 팩 재고
2) 다양한 모양과 각도를 사용자 정의하십시오
3) 제품 경쟁력을 높이기 위해 가장 적합한 사양을 조정
