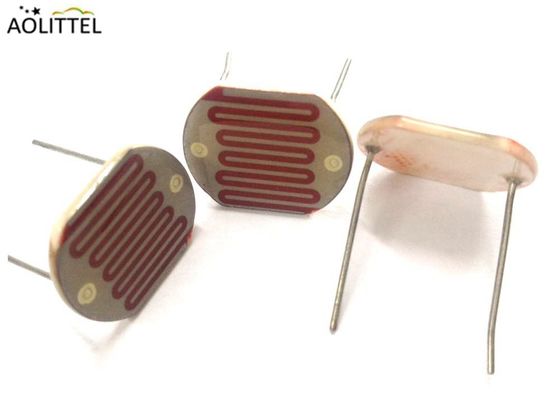

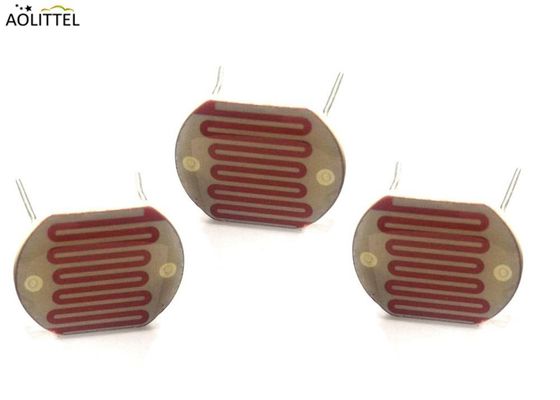

25mm 세라믹 패커지 광전체 광전도 세포 빛 의존 저항 LDR 25528 빛 저항 10-20K
신청서
카메라 노출 제어
자동 슬라이드 초점
복사기 톤어 밀도
자동 전등 저조기
야간 조명 제어
거리등 제어
장난감
(주) (주)
다운로드________
사양
직경: 25mm
피치 핀: 20mm
최대 전압: 500V
최대 전력 소비: 500mW
작동 온도: 30 °C + 70 °C
| 항목 | 종류 | 최대.전압 (VDC) |
권력 분산 (mw) |
환경 온도 (°C) |
스펙트럼 반응 피크 (nm) | 빛 저항 (10Lux) KΩ |
어두운 저항 MΩ |
γ |
반응 시간 |
조명 저항력 특징 |
|
| 증가 | 감소 | ||||||||||
| φ25 시리즈 | GM25516 | 500 | 500 | -30~+70 | 560 | 5 ~ 10 | 1 | 0.6 | 30 | 30 | 2 |
| GM25528 | 500 | 500 | -30~+70 | 560 | 10~20 | 2 | 0.6 | 20 | 30 | 2 | |
| GM25537-1 | 500 | 500 | -30~+70 | 560 | 20~30 | 3 | 0.7 | 20 | 30 | 3 | |
| GM25537-2 | 500 | 500 | -30~+70 | 560 | 30-50 | 5 | 0.7 | 20 | 30 | 3 | |
| GM25539 | 500 | 500 | -30~+70 | 560 | 50-100 | 8 | 0.8 | 20 | 30 | 4 | |
차원
단위:mm
물리적 및 환경적 특성
| 항목 | 조건 | 성능 |
| 용접 가능성 | 종말은 2±0.5초 동안 230±5°C의 용접 탱크에 넣는다 (종말 뿌리는 진면으로부터 5mm 떨어져 있다). | 습성> 95% |
| 온도 변화 | 온도 변화: TA: -40°C TB: +60°C 사이클 수: 5 노출 기간: 30분 | R10의 변동 = ± 20% 눈에 보이는 손상이 없습니다 |
| 일정한 습도와 열 | 1기기를 시험 상자에 넣고 온도: 60±5°C 습도: 90-95% 조명: 0lux 지속 시간: 100h 2기기를 꺼내 24시간 후에 정상 온도와 습도에서 측정합니다. |
R10의 변동 = ± 30% 가시적인 손상이 없습니다 |
| 일정한 부하 온도 | 25±5°C에서 빛: 150lux 등급 전력 600h | 가시적인 손상은 없습니다. |
| 와이어 터미널 강도 | 와이어 터미널을 뿌리에서 90도로 구부리고 반대 방향으로 구부리십시오. | 가시적인 손상은 없습니다. |
| 진동 | 주파수: 50Hz 스윙: 1.5mm 방향: 세라믹 기판과 평행, 세라믹 기판과 정상. 기간: 2h | 가시적인 손상은 없습니다. |
광전도전자 전형적인 응용 회로
일반
빛 의존 저항은 프로젝트에서 사용하기 쉽습니다. 장치 또는 회로가 어둠이나 빛에서 자동으로 켜지거나 꺼질 필요가 있습니다.저항은 노출되는 빛의 강도에 따라 변합니다..
3개의 재료 껍질:
1.) 에포시체
2.) 금속 몸체
3유리체
모든 사양이나 지름: 3mm, 4mm, 5mm, 6.5mm, 7mm, 8mm, 10mm, 11mm, 12mm, 20mm, 25mm 등
시험 상태
최대 외부 전압: 최대 전압은 어둠 속에서 구성 요소에 지속적으로 적용 될 수 있습니다.
암흑 저항: 10 럭스 빛을 10 초 동안 닫아에서 얻을 저항. 최대. 전력: 환경 온도가 25 ° C를 사용할 때 가장 큰 전력 빛 저항:저항은 2시간 동안 400-600lux 빛 후에 얻을, 표준 조명 (CCT:2854K) 10 럭스로 테스트하면 값을 얻습니다.
Γ 값: 비율은 10 럭스 밝기와 100 럭스 밝기의 표준 저항에서 얻습니다.
Lg (R10/R100)
γ= =Lg(R10/R100)
Lg (100/10)
R10、R100 저항 값은 각각 10lux 및 100lux입니다. (γ ∆s 허용값은 ±0.1)
