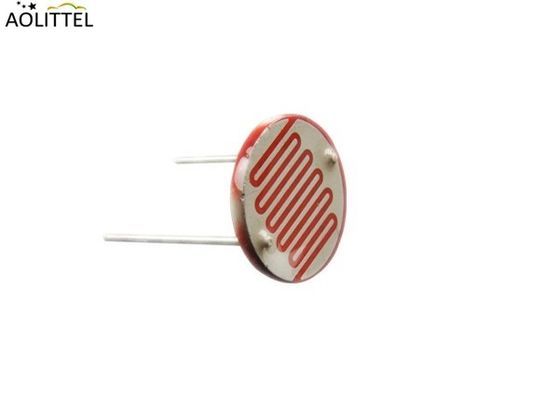

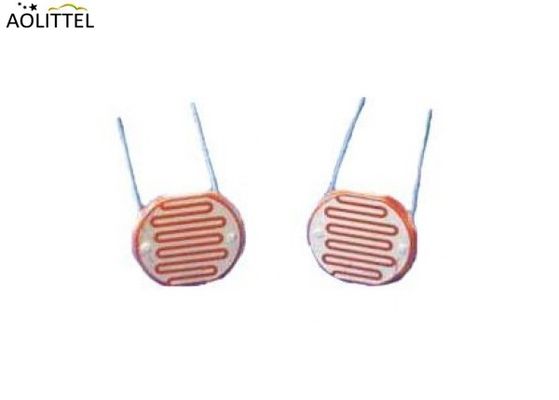

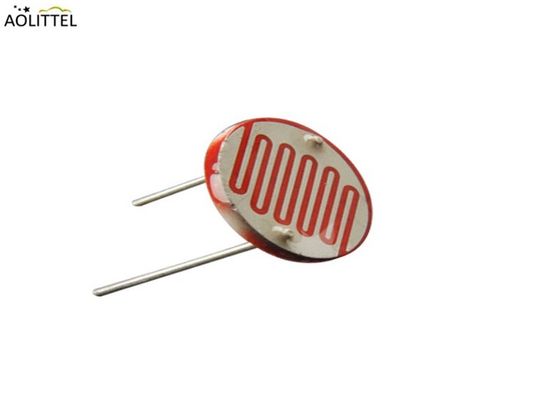

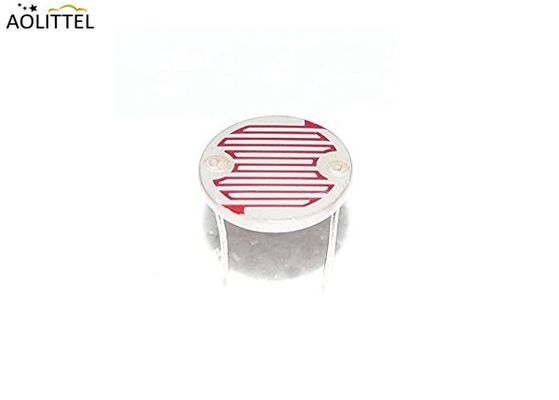

에포시 樹脂 패키지 지름 20mm CdS 광 저항 광 센서 GM20539 센서 응용 프로그램
전자 특성
| 이름 | 모델 | 최대 전압 | 최대 전력 | 환경 온도 (°C) | 스펙트럼 최고 nm | 빛 저항 (10Lux) | 어두운 저항 | γ10010 | 반응 | 조명 저항 특성 | |
| 증가 | 감소 | ||||||||||
| φ20 시리즈 | GM20516 | 500 | 500 | -30~+70 | 560 | 5 ~ 10 | 1 | 0.6 | 30 | 30 | 2 |
| GM20528 | 500 | 500 | -30~+70 | 560 | 10~20 | 2 | 0.6 | 30 | 30 | 2 | |
| GM20537-1 | 500 | 500 | -30~+70 | 560 | 20~30 | 3 | 0.7 | 30 | 30 | 3 | |
| GM20537-2 | 500 | 500 | -30~+70 | 560 | 30-50 | 5 | 0.7 | 30 | 30 | 3 | |
| GM20539 | 500 | 500 | -30~+70 | 560 | 50-100 | 8 | 0.8 | 30 | 30 | 4 | |
(주) (주)
다운로드________
차원 단위:mm
용어
빛 저항:
표준 빛 A (2854K 색상 온도) 와 400-600에서 2시간 전 조명으로 10 럭스에서 측정
lux 사전 테스트
어둠의 저항군:
10 럭스를 닫은 후 10초 후에 측정되었습니다.
11 감마 특성:
10 럭스 이하와 100 럭스 이하이며
γ = log ((R10/R100) / log ((100/10) = log ((R10/R100)
R10, R100: 10 럭스 및 100 럭스에서의 저항
γ의 허용값은 ±0입니다.1.
최대 Pmax:
25°C의 주변 온도에서 최대 전력 소모.
허용되는 전력은 낮아질 수 있습니다.
V Vmax:
장치에 지속적으로 적용될 수 있는 어둠 속 최고 전압.
스펙트럼 정점:
광 저항체의 스펙트럼 민감도는 노출되는 빛의 파장에 따라
그림 "전광 반응"에 따라 스펙트럼 피크의 허용은 ±50nm입니다.
|
|
물리적 및 환경적 특성
| 항목 | 조건 | 성능 |
| 용접 가능성 | 종말은 2±0.5초 동안 230±5°C의 용접 탱크에 넣는다 (종말 뿌리는 진 표면에서 5mm 떨어져 있다). | 습성> 95% |
| 온도 변화 | 온도 변화: TA: -40°C TB: +60°C 사이클 수: 5 노출 기간: 30분 | R10의 변동 = ± 20% 눈에 보이는 손상이 없습니다 |
| 일정한 습도와 열 | 1기기를 시험 상자에 넣고 온도: 60±5°C 습도: 90-95% 조명: 0lux 지속 시간: 100h | R10의 변동 = ± 30% 가시적인 손상이 없습니다 |
| 일정한 부하 온도 | 25±5°C에서 빛: 150lux 등급 전력 600h | 가시적인 손상은 없습니다. |
| 와이어 터미널 강도 | 와이어 터미널을 뿌리에서 90도로 구부리고 반대 방향으로 구부리십시오. | 가시적인 손상은 없습니다. |
| 진동 | 주파수: 50Hz 스윙: 1.5mm 방향: 세라믹 기판과 평행, 세라믹 기판과 정상. 기간: 2h | 가시적인 손상은 없습니다. |
특징
신속 한 반응
신뢰성 있는 성능
에포시 또는 허르메틱 패키지
스펙트럼의 좋은 특성
적용
사진 스위치
광전기 제어
카메라 자동 플래시
전자 장난감, 산업 제어
설명
광전지는 빛을 감지할 수 있는 센서입니다. 그것들은 작고 저렴하고 저전력이며 사용하기 쉽고 마르지 않습니다. 그 이유 때문에 장난감, 기기 및 가전제품에 자주 등장합니다.그들은 종종 CdS 세포로 불립니다 (그들은 카드미움-황화물로 만들어집니다.), 빛 의존 저항 (LDR) 및 광 저항.
광전지는 기본적으로 저항체입니다. 그 저항값은 (오름 Ω에서) 얼마나 많은 빛이 굽힌 표면에 비춰지는지에 따라 변합니다. 그들은 매우 저렴한 비용입니다.많은 크기와 사양으로 쉽게 얻을 수 있습니다., 하지만 매우 부정확합니다. 각각의 광전자 센서는 다른 것 보다 약간 다르게 행동 할 것입니다. 같은 팩에서 온 경우에도. 변동은 정말 큰 50% 또는 더 높을 수 있습니다.,럭스나 밀리칸델라에서 정확한 빛의 수준을 결정하기 위해 사용해서는 안 됩니다. 대신, 기본적인 빛 변화를 결정할 수 있을 것으로 예상할 수 있습니다.
대부분의 빛에 민감한 응용 프로그램에서 "빛이 나거나 어두워지나요?" "센서의 앞에 (빛을 차단하는) 무언가가 있습니까?"레이저 빔을 방해하는 것이 있나요?또는 "다양한 센서 중 어떤 센서가 가장 많은 빛을 맞는지" 사진전지는 좋은 선택이 될 수 있습니다!
여러 센서에서 발생할 수 있는 문제
더 많은 센서를 추가할 때 측정값이 불일치하다는 것을 발견하면이것은 센서가 서로 간섭하는 것을 나타냅니다. 아날로그 판독 회로를 한 핀에서 다른 핀으로 전환 할 때두번의 지연 판정을 하고 첫 번째 판정을 꺼내면 고칠 수 있습니다.
