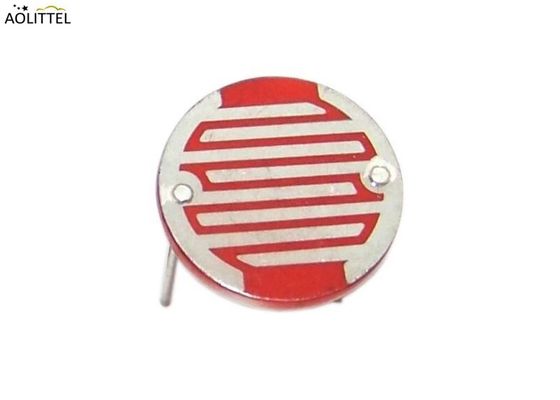

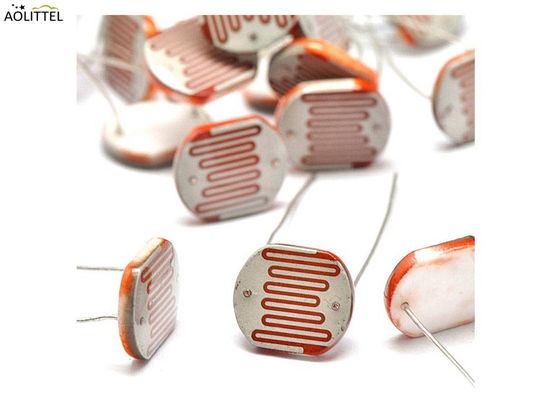

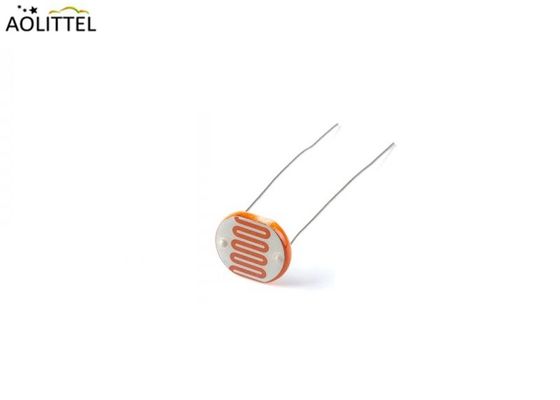

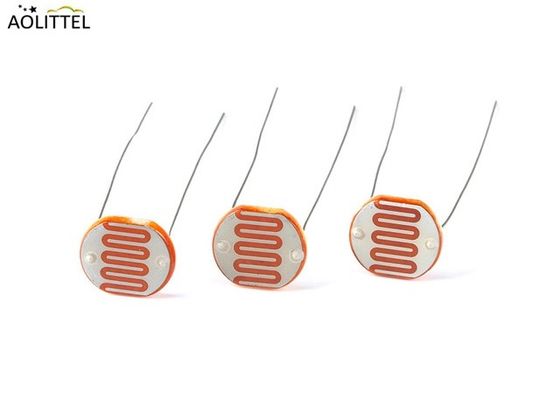

12mm 플라스틱 코팅 LDR 빛 의존 저항 GM12528 10-20K 빛 제어
LDR 기반 회로
아두이노 기반의 암흑 스위치
LM555 & LDR를 사용하는 빛 활성화 스위치
LDR의 장점
저렴한 가격 & 쉽게 사용할 수 있습니다
사용하기 쉽습니다.
LDR의 단점
사진 다이오드와 비교하면 반응 시간이 느립니다.
전자 공연
| 이름 | 모델 |
최대 전압 VDC |
최대 전력 mw |
환경 온도 (°C) |
스펙트럼 최고 nm |
빛 저항 (10Lux) KΩ |
어두운 저항 ≥MΩ |
γ10010 |
반응 시간 (ms) |
|
| 증가 | 감소 | |||||||||
| φ12 시리즈 | GM12516 | 250 | 200 | -30~+70 | 560 | 5 ~ 10 | 1 | 0.6 | 30 | 30 |
| GM12528 | 250 | 200 | -30~+70 | 560 | 10~20 | 2 | 0.6 | 30 | 30 | |
| GM12537-1 | 250 | 200 | -30~+70 | 560 | 20~30 | 3 | 0.7 | 30 | 30 | |
| GM12537-2 | 250 | 200 | -30~+70 | 560 | 30-50 | 5 | 0.7 | 30 | 30 | |
| GM12539 | 250 | 200 | -30~+70 | 560 | 50-100 | 8 | 0.8 | 30 | 30 | |
(주) (주)
다운로드________
차원
단위:mm
설명
다양한 유형의 빛 센서는 시장에서 사용할 수 있습니다. 빛 센서의 가장 일반적인 유형 및 비용 효율적인 유형 중 하나는 LDR로 줄여진 빛 의존 저항입니다.LDR는 또한 광 저항 또는 광 셀로 불립니다.이 LDR는 기본적으로 변수 저항체로, 그 저항은 그 위에 떨어지는 빛의 강도에 따라 달라진다. LDR의 저항은 어두운 조건에서 몇 메가 오름 (MΩ) 이 될 수 있다.그리고 빛 상태에서 저항은 수백 오름의 수 있습니다.LDR는 광 트랜지스터 또는 광 다이오드와 비교했을 때 빛에 덜 민감합니다. 광 트랜지스터 또는 광 다이오드는 P-N 요크션이있는 활성 구성 요소이며 LDR는 수동 구성 요소입니다..세라믹 기판에 있는 LDR의 지그자그 패턴은 어두운 저항을 증가시킵니다.
LDR는 레지스터와 마찬가지로 양극성이 없습니다. LDR의 저항은 LDR의 두 단말기를 멀티미터에 연결하고 멀티미터를 저항 모드로 설정하여 매우 쉽게 측정 할 수 있습니다.이제 LDR에 떨어지는 빛의 강도를 변경하면 저항이 변하는 것을 볼 수 있습니다.LDR는 다양한 크기로 제공됩니다. 예를 들어 5mm LDR 및 12mm LDR, LDR의 기판은 각각 5mm 너비와 12mm 너비입니다.
LDR의 저항은 다른 LDR에 따라 다를 수 있으며, 제조에 사용되는 광 민감 물질에 달려 있습니다.여러 가지 다른 재료가 다른 응용 프로그램에 반도체 기판으로 사용됩니다.중부 적외선 스펙트럼 영역에 납 황화소 (PbS) 와 인디움 반모나이드 (InSb) 를 사용한다. 적외선 천문학 및 적외선 분광학에서 사용되는 적외선 영역에 Ge: Cu 광 전도기가 사용됩니다.그리고 가장 일반적으로 사용되는 것은 카드미움 황화수소 (CdS) 입니다. 왜냐하면 그것은 저렴하고 400nm ~ 850nm즉, 가시광선.
CdS LDR는 매우 저렴한 비용의 센서이며, 스트리트 라이트 ON / OFF, 덤스크 새벽 스위치, LED 비상 조명에서 카메라 라이트 미터까지 다양한 일상 응용 프로그램에서 사용됩니다.
LDR를 위한 인터페이스 회로
LDR의 출력은 저항이기 때문에 어떤 ADC와도 직접 연결할 수 없습니다. 그래서 전압 분할 회로를 구축해야 합니다.당신은 간단한 전압 분기 회로를 볼 수 있습니다 그 출력 전압은 LDR에 떨어지는 빛의 강도에 비례합니다이 출력 전압은 빛 강도를 측정하기 위해 ADC 또는 비교 회로에 직접 제공 될 수 있습니다.
보트=빈 x (R1/(R1+RLDR))
보우트 = 전압 분할 섹션의 출력 전압
VIN = 우리의 상태에서 전압 분단 섹션의 입력 전압이 5 볼트입니다
RLDR= LDR의 저항
