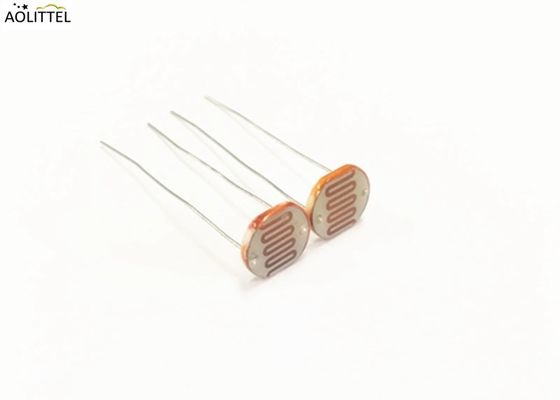

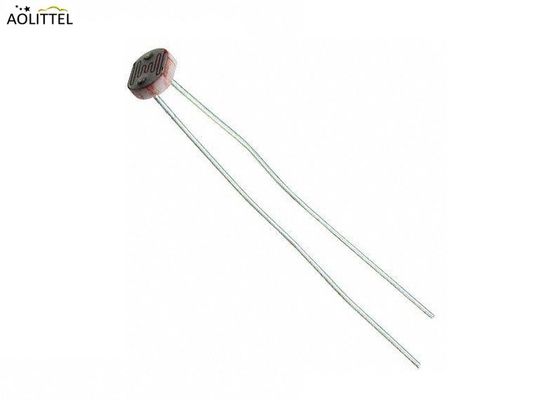

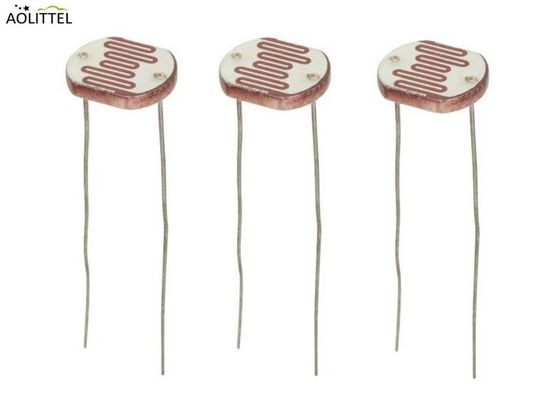

에포시 코팅 광전지 11mm 지름 광 저항 광 센서 GM11528 광 저항 10-20 KOhm
설명
광전지는 빛을 감지할 수 있는 센서입니다. 그들은 작고 저렴하고 저전력이며 사용하기 쉽고 마르지 않습니다. 이 이유로 그들은 장난감, 기기 및 가전에서 종종 나타납니다.그들은 종종 CdS 세포로 불립니다 (그들은 카드미움-황산으로 만들어집니다), 빛 의존 저항 (LDR) 및 광 저항.
광전지는 기본적으로 저항의 저항값 (오름 Ω) 을 얼마에 따라 변화시키는 저항이다. 그들은 매우 저렴한 비용, 많은 크기 및 사양에서 쉽게 얻을 수 있지만 매우 부정확합니다.각 광전자 센서는 다른 것 보다 약간 다르게 행동합니다., 같은 팩에서 온 경우에도. 50% 또는 더 많은 차이가있을 수 있습니다! 이 이유로, 그들은 럭스 또는 밀리칸델라에서 정확한 빛 수준을 결정하려고 시도하는 데 사용해서는 안됩니다.대신, 당신은 단지 기본적인 빛 변화를 결정할 수 있을 것으로 기대할 수 있습니다.
대부분의 빛에 민감한 응용 프로그램에서, 예를 들어, "빛이 나거나 어두워요?" "센서의 앞에 뭔가 있습니다".레이저 빔을 방해하는 것이 있나요? (브레이크 빔 센서)또는 여러 센서 중 어떤 센서가 가장 많은 빛을 맞는지, 광전지는 좋은 선택이 될 수 있습니다!
신청서
카메라 자동화 광학
실내 햇빛 조절
산업 통제
광 제어 램프
광학 제어 음악
광전기 제어
선전자
광학 제어 스위치
전자 장난감
전자적 속담적 변함
특징
허용되는 전력 분산 (PD):200 mW (25 °C 이상의 온도:1.0mW/°C)
최대 적용 전압 (25°C):200V DC 또는 AC
환경 온도 범위 (TA): -30 ∼+70 °C
빛 저항 10 럭스: 10-20KΩ (2854k 색 온도) 및 문자 전송 전에 400-600 럭스에서 2 시간 전 조명.)
암흑 저항 0Lux:.2MΩ; 최고 스펙트럼 반응:560Nm
공연
| 이름 | 모델 |
최대 전압 VDC |
최대 전력 mw |
환경 온도 (°C) | 스펙트럼 피크nm |
빛 저항 (10Lux) KΩ |
어두운 저항 ≥MΩ |
γ10010 |
반응 시간 (ms) |
조명 저항 특성 | |
| 증가 | 감소 | ||||||||||
| φ11시리즈 | GM11516 | 200 | 200 | -30~+70 | 560 | 5 ~ 10 | 1 | 0.6 | 30 | 30 | 1 |
| GM11528 | 200 | 200 | -30~+70 | 560 | 10~20 | 2 | 0.6 | 30 | 30 | 2 | |
| GM11537-1 | 200 | 200 | -30~+70 | 560 | 20~30 | 3 | 0.7 | 30 | 30 | 3 | |
| GM11537-2 | 200 | 200 | -30~+70 | 560 | 30~50 | 5 | 0.7 | 30 | 30 | 3 | |
| GM11539 | 200 | 200 | -30~+70 | 560 | 50-100 | 8 | 0.8 | 30 | 30 | 4 | |
- - - - - - - - - 다운로드________
참고:
1. 습하고 높은 온도 환경 보존에 빛에 민감한 저항을 피하기 위해.
2이 공정을 사용하면 용접 시간이 가능한 한 단축되었습니다.
3납 용접 장소는 세라믹 기반 (mm) 에서 3mm 이상 떨어져 있어야 합니다.
광전지를 사용하여 빛을 측정하는 방법
우리가 말했듯이, 광전지의 저항은 얼굴이 더 많은 빛에 노출될수록 변합니다. 어두운 상태에서 센서는 10MΩ까지 큰 저항처럼 보입니다.저항이 떨어집니다.이 그래프는 다른 빛 수준에서 센서의 저항을 대략적으로 나타냅니다. 각 광전자가 약간 다르다는 것을 기억하십시오.
시험 조건
최대 외부 전압: 최대 전압은 어둠 속에서 구성 요소에 지속적으로 적용 될 수 있습니다.
암흑 저항: 10 럭스 빛을 10 초 동안 닫아에서 얻을 저항. 최대. 전력: 환경 온도가 25 ° C를 사용할 때 가장 큰 전력 빛 저항:저항은 2시간 동안 400-600lux 빛 후에 얻을, 표준 조명 (CCT:2854K) 10 럭스 테스트 값을 얻으십시오.
Γ 값: 비율은 10 럭스 밝기와 100 럭스 밝기의 표준 저항에서 얻습니다.
Lg (R10/R100)
γ= =Lg(R10/R100)
Lg (100/10)
R10、R100 저항 값은 각각 10lux 및 100lux입니다. (γ ∆s 허용값은 ±0.1)
몇 가지 기본 데이터
이 통계들은 Adafruit 상점의 광전자에 대한 것입니다. GM11528과 매우 비슷합니다. 거의 모든 광전자는 약간 다른 사양을 가지고 있습니다.비록 모두 거의 같은 방식으로 작동하지만데이터 셰이트가 있다면 참조해 보세요.

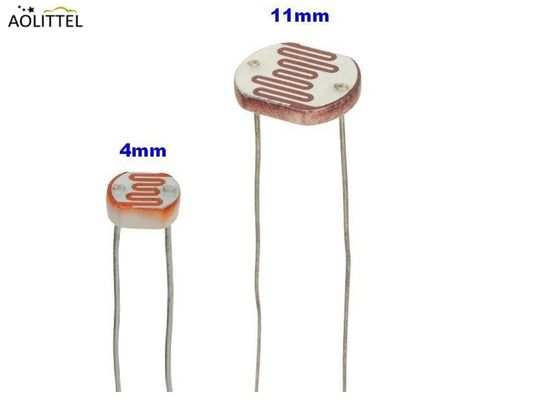

크기: 둥글고 지름 11mm/0.4′′
저항 범위: 200KΩ (어둠) ~ 10-20KΩ (10 럭스 밝기)
감수성 범위: 560nm,CdS 세포는 400nm (포란색) 와 600nm (황색) 파장 사이의 빛에 반응하며, 520nm (녹색) 에 도달합니다.
전원 공급: 200VDC 거의 100V까지, 평균 1mA 이하의 전류를 사용합니다 (전력 공급 전압에 따라 다릅니다)
데이터 시트 제목 참조
사진전지의 사용과 선택에 대한 두 가지 응용 설명서에서 거의 모든 이 그래프는
사용자 정의 예제
세부 요구 사항과 함께 사용자 정의가 가능합니다!
