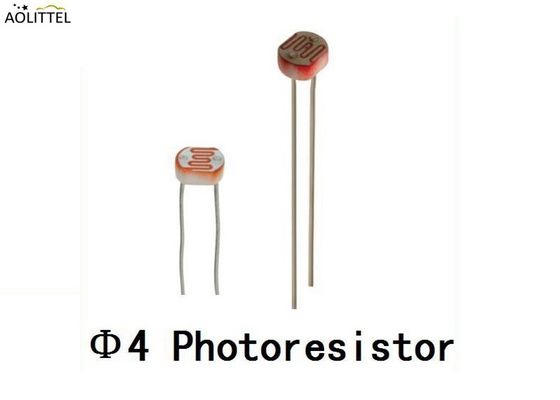

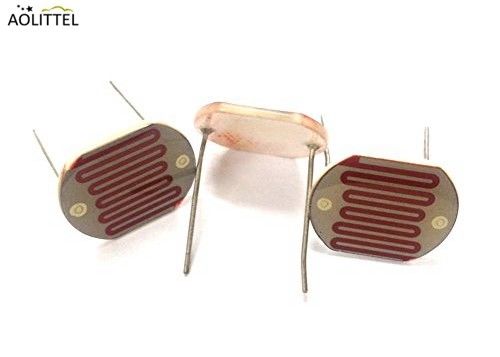

4mm 디아 CdS 광전도 광전자 광항역 광 센서 540nm 카메라 노출
전형적 사용법
| 광학 | 노출 미터용 프로그램 된 전자 셔터 자동 노출 회로 일반용 일루미노미터 낮은 노출 경보 저조한 조명 수준 탐지 반등 레벨 감지 비디오 카메라의 백색 균형 제어 |
조명 제어 |
빛 디머 자동 조명 스위치 길거리등, 문등, 정원등 야간 자동차 전등 |
| 탐지 | 종이 및 카드 읽기 열시스템용 오일버너의 화염 모니터 빔 총과 같은 전자 장난감 침입자 경보, 보안 시스템 |
| 오디오 | 비접촉 부피 조절 멜로디 장난감, 카드, 차컵 등 회전판의 자동 회전 시스템 변조 회로 |
설명
카드미엄 술포세렌이드 (CdS) 센서는 가시광선을 측정하는 저렴한 광전도 장치입니다.빛의 수준이 높아질수록 저항이 감소하고 인간의 눈과 비슷한 효율성을 가지고 있습니다..
GM45 시리즈는 (CdS), 광전도 광전지를 400 ~ 700 nm에서 빛을 감지하도록 설계했습니다. 이러한 빛 의존 저항은 다양한 저항 값으로 제공됩니다.그들은 두 개의 납으로 덮인 플라스틱 세라믹 헤더에 포장됩니다..
사양
| 이름 | 모델 |
최대 전압 VDC |
최대 전력 mw |
환경 온도 (°C) |
스펙트럼 최고 nm |
빛 저항 (10Lux) KΩ |
어두운 저항 ≥MΩ |
γ100 10 |
반응 시간 (ms) |
|
| 증가 | 감소 | |||||||||
|
φ4 시리즈 |
GM4506 | 150 | 50 | -30~+70 | 540 | 2-5 | 0.1 | 0.5 | 30 | 30 |
| GM4516 | 150 | 50 | -30~+70 | 540 | 5 ~ 10 | 0.2 | 0.5 | 30 | 30 | |
| GM4528 | 150 | 50 | -30~+70 | 540 | 10~20 | 1 | 0.6 | 30 | 30 | |
| GM4537-1 | 150 | 50 | -30~+70 | 540 | 20~30 | 2 | 0.6 | 30 | 30 | |
| GM4537-2 | 150 | 50 | -30~+70 | 540 | 30-50 | 3 | 0.7 | 30 | 30 | |
| GM4539 | 150 | 50 | -30~+70 | 540 | 50-100 | 5 | 0.8 | 30 | 30 | |
| GM4549 | 150 | 50 | -30~+70 | 540 | 100~200 | 10 | 0.9 | 30 | 30 | |
- - - - - - - - - 다운로드________
특징
가시광선 반응
시너지 가공
저렴한 비용
응용 예제
입력 보드 LDR:
이것은 ORP13, 4mm 빛 의존 저항입니다
완전히 덮인 저항 10kΩ
정상적인 실내 조건에서는 약 250Ω의 저항을 가지고 있습니다.
디자인 고려 사항
광 저항기는 광 다이오드 또는 광 트랜지스터보다 빛에 덜 민감한 장치입니다. 후자의 두 구성 요소는 진정한 반도체 장치입니다.광 저항은 수동 구성 요소이며 PN 접점이 없습니다.모든 광 저항체의 광 저항성은 주변 온도에 따라 크게 달라질 수 있으므로 빛 광자에 대한 정확한 측정 또는 민감도를 필요로하는 응용 프로그램에 적합하지 않습니다.
광 저항체는 또한 빛에 노출되고 그 후 저항이 감소하는 사이에 일반적으로 약 10 밀리 초 정도의 일정 차원의 지연 시간을 나타냅니다.밝은 환경에서 어두운 환경으로 이동 할 때 지연 시간은 더 크다이 특성은 빠르게 깜박이는 빛을 감지하는 데 적합하지 않지만 때로는 오디오 신호 압축의 반응을 부드럽게하는 데 사용됩니다.
