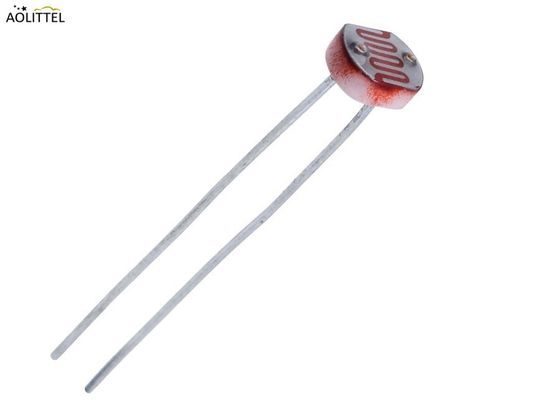

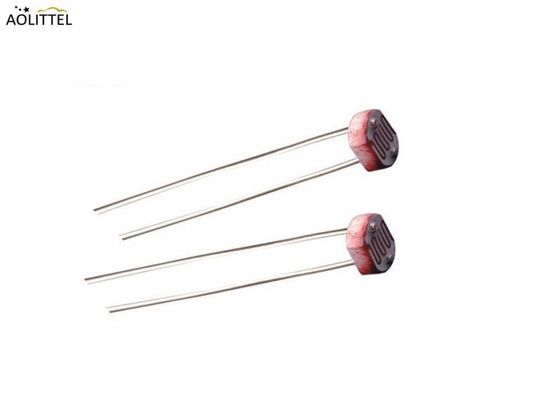

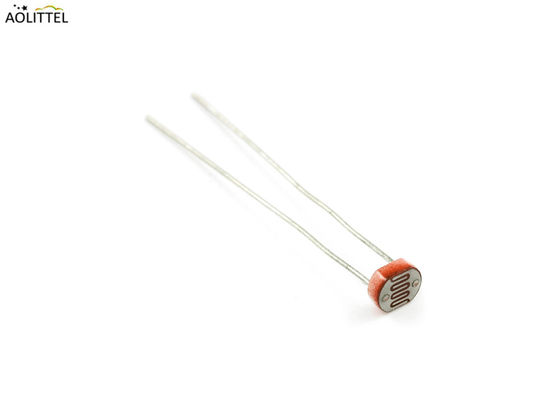

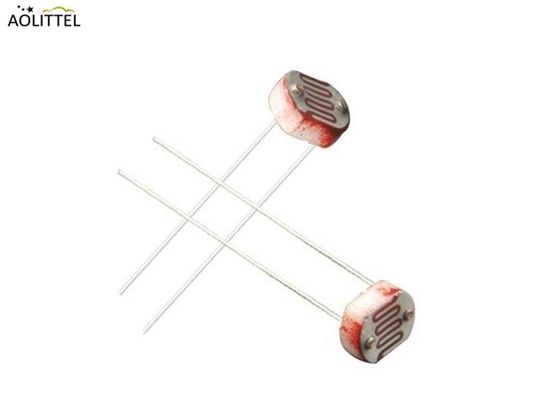

3mm LDR 빛 의존 저항 광 저항 빛 센서 5-200K 세라믹 패키지
공연
| 이름 | 모델 |
최대 전압 VDC |
최대 전력 mw |
환경 온도 (°C) |
스펙트럼 최고 nm |
빛 저항 (10Lux) KΩ |
어두운 저항 ≥MΩ |
γ10010 |
반응 시간 (ms) |
조명 저항 특성 | |
| 증가 | 감소 | ||||||||||
| φ3 시리즈 | GM 3516 | 100 | 50 | -30~+70 | 540 | 5 ~ 10 | 0.2 | 0.5 | 30 | 30 | 1 |
| GM3528 | 100 | 50 | -30~+70 | 540 | 10~20 | 1 | 0.6 | 30 | 30 | 2 | |
| GM 3537-1 | 100 | 50 | -30~+70 | 540 | 20~30 | 2 | 0.6 | 30 | 30 | 3 | |
| GM3537-2 | 100 | 50 | -30~+70 | 540 | 30-50 | 3 | 0.7 | 30 | 30 | 3 | |
| GM3539 | 100 | 50 | -30~+70 | 540 | 50-100 | 5 | 0.8 | 30 | 30 | 5 | |
| GM3549 | 100 | 50 | -30~+70 | 540 | 100~200 | 10 | 0.9 | 30 | 30 | 5 | |
차원단위:mm
일반
CdS 광전도 세포 3mm LDR 빛 의존 저항 광전도 광 센서는 반도체에서 광전도 효과를 활용하여 빛으로 조명되면 저항을 감소시킵니다.이 센서는 인간의 눈과 가까운 스펙트럼 반응 특성을 가진 비극적 저항 요소입니다 (광효율), 따라서 그들의 작동 회로를 간단하고 작게 만듭니다.
신청서 제출
빛 의존 저항에는 많은 응용 프로그램이 있습니다. 여기에는 다음과 같습니다.
조명 스위치
LDR의 가장 명백한 응용 방법은 특정 조명 수준에서 빛을 자동으로 켜는 것입니다. 예를 들어 거리등이 될 수 있습니다.
카메라 셔터 제어
LDR는 카메라의 셔터 속도를 제어하는 데 사용할 수 있습니다. LDR는 빛의 강도를 측정하고 카메라 셔터 속도를 적절한 수준으로 설정하는 데 사용됩니다.
예제
오른쪽에 있는 회로는 어두워지면 켜지는 회로를 만드는 간단한 방법을 보여줍니다.빛의 강도가 떨어질 때 고정되는 다른 저항에 대한 LDR의 저항의 증가는 트랜지스터를 켜게합니다.고정 저항의 값은 사용 된 LDR, 사용 된 트랜지스터 및 공급 전압에 달려 있습니다.
특징
에포크시 樹脂 캡슐화
작은 크기
신속한 반응
좋은 신뢰성
높은 감수성
좋은 스펙트럼 특성
신제품 - 맞춤형
맞춤형은 우리에게 제공됩니다!
LDR의 작동 방식
LDR는 그 위에 떨어지는 빛의 강도와 함께 변화하는 저항을 가진 부품입니다. 그들은 장치에 떨어지는 빛의 강도의 증가와 함께 떨어지는 저항을 가지고 있습니다..LDR의 저항은 일반적으로 다음과 같은 저항을 가질 수 있습니다.
낮 빛 = 5000Ω
암흑 = 20,000,000Ω
따라서 이 숫자들 사이에 큰 차이가 있음을 알 수 있습니다. 이 변수를 그래프에 그려보면 오른쪽 그래프에서 보이는 것과 비슷한 것을 얻을 수 있습니다.
