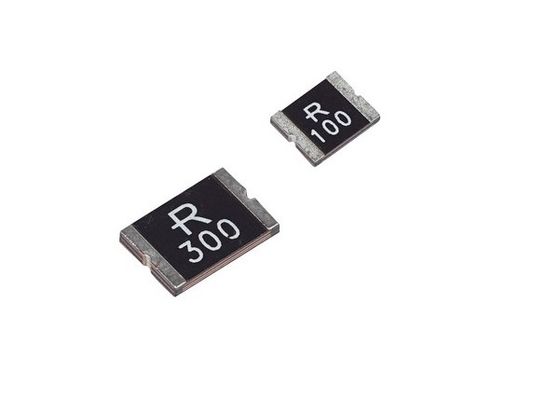

SMD2920P185TF 폴리 퓨즈 7351 표면 마운트 재설정 퓨즈 PPTC 1.85A 33V 2920 저전압 통신 장비
전반적인 설명
2920 시리즈는 0.3A에서 5.0A의 유지 전류로 표면 장착 재설정 가능한 과전류 보호 기능을 제공합니다.이 시리즈는 더 높은 보유 커런트 및 최대 60V까지 더 높은 작동 전압의 응용 프로그램에 적합합니다..
(주) (주)
다운로드________
에이전시 승인
| 아니 | 에이전시 |
| 1 | UL |
| 2 | TUV |
| 3 | CSA |
환경 준수
| 규정 | 표준 |
| RoHS | 2011/65/EU |
| 알로겐이 없는 것 | IEC 61249-2-21:2003 |
차원(단위:mm)
| P/N |

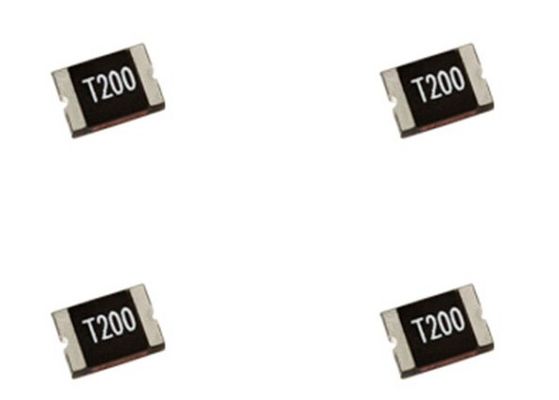

표기
|
A | B | C | D | |||
| 미네 | 맥스 | 미네 | 맥스 | 미네 | 맥스 | 미네 | ||
| LSMD030 | T030 | 6.73 | 7.98 | 4.80 | 5.44 | 0.75 | 1.15 | 0.30 |
| LSMD050 | T050 | 6.73 | 7.98 | 4.80 | 5.44 | 0.75 | 1.15 | 0.30 |
| LSMD075 | T075 | 6.73 | 7.98 | 4.80 | 5.44 | 0.75 | 1.15 | 0.30 |
| LSMD100 | T100 | 6.73 | 7.98 | 4.80 | 5.44 | 0.65 | 1.05 | 0.30 |
| LSMD125 | T125 | 6.73 | 7.98 | 4.80 | 5.44 | 0.65 | 1.05 | 0.30 |
| LSMD150 | T150 | 6.73 | 7.98 | 4.80 | 5.44 | 0.65 | 1.50 | 0.30 |
| LSMD185 | T185 | 6.73 | 7.98 | 4.80 | 5.44 | 0.65 | 1.50 | 0.30 |
| LSMD200 | T200 | 6.73 | 7.98 | 4.80 | 5.44 | 0.55 | 0.95 | 0.30 |
| LSMD250 | T250 | 6.73 | 7.98 | 4.80 | 5.44 | 0.55 | 0.95 | 0.30 |
| LSMD260 | T260 | 6.73 | 7.98 | 4.80 | 5.44 | 0.45 | 0.85 | 0.30 |
| LSMD300 | T300 | 6.73 | 7.98 | 4.80 | 5.44 | 0.45 | 0.85 | 0.30 |
| LSMD300D | T300 | 6.73 | 7.98 | 4.80 | 5.44 | 0.65 | 1.50 | 0.30 |
전기 특성
| P/N | 최대 이동 시간 | 힘 | 저항 (Ω) | ||||||
| IH, (A) | IT,(A) | Vmax, ((v) | 아이맥스, | (A) | (세크.) | Pd typ ((W) | Rmin | R1max | |
| LSMD030 | 0.30 | 0.60 | 60 | 10 | 1.5 | 3.0 | 1.5 | 0.600 | 4.800 |
| LSMD050 | 0.50 | 1.00 | 60 | 10 | 2.5 | 4.0 | 1.5 | 0.180 | 1.400 |
| LSMD075 | 0.75 | 1.50 | 33 | 40 | 8.0 | 0.3 | 1.5 | 0.100 | 1.000 |
| LSMD100 | 1.00 | 2.00 | 33 | 40 | 8.0 | 0.5 | 1.5 | 0.065 | 0.410 |
| LSMD125 | 1.25 | 2.50 | 33 | 40 | 8.0 | 2.0 | 1.5 | 0.050 | 0.250 |
| LSMD150 | 1.50 | 3.00 | 33 | 40 | 8.0 | 2.0 | 1.5 | 0.035 | 0.230 |
| LSMD185 | 1.85 | 3.70 | 33 | 40 | 8.0 | 2.5 | 1.5 | 0.030 | 0.150 |
| LSMD200 | 2.00 | 4.00 | 16 | 40 | 8.0 | 4.5 | 1.5 | 0.020 | 0.120 |
| LSMD250 | 2.50 | 5.00 | 16 | 40 | 8.0 | 16.0 | 1.5 | 0.020 | 0.085 |
| LSMD260 | 2.60 | 5.20 | 6 | 40 | 8.0 | 10.0 | 1.5 | 0.014 | 0.075 |
| LSMD300 | 3.00 | 6.00 | 6 | 40 | 8.0 | 20.0 | 1.5 | 0.010 | 0.055 |
| LSMD300D | 3.00 | 5.20 | 24 | 20 | 8.0 | 20.0 | 1.5 | 0.010 | 0.055 |
전기적 특성에 관한 참고
어휘
Ihold = 유지 전류: 최대 전류 장치 23oC 정지 공기에서 발동하지 않고 통과합니다.
이트립 = 트립 전류: 23 oC의 정지 공기에서 장치가 작동하는 최소 전류.
Vmax = 장치가 가등 전류에서 손상을 입지 않고 견딜 수 있는 최대 전압 (Imax)
imax = 정량 전압 (Vmax) 에서 장치가 손상을 입지 않고 견딜 수 있는 최대 결함 전류
Pd typ = 23 oC의 정전 상태에서 장치에서 분산되는 전형적인 전력.
Rmin = 초기 상태 (접속되지 않은 상태) 의 장치의 최소 저항
R1max = 장치의 최대 저항 23 oC에서 20초 동안 260 oC의 트리핑 또는 재흐름 용접 후 한 시간 동안 측정됩니다. 지정된 값은 0.150 ′′* 1.5 온스 구리 흔적을 가진 PWB를 사용하여 결정됩니다..
주의: 지정된 용량 이상 작동하면 손상 및 가능한 활과 불꽃이 발생할 수 있습니다.
특징
RoHS 준수 및 납 없는
알로겐이 없는 것
고전압
낮은 프로필
결함 전류에 대한 빠른 반응
고온 용매와 호환성
적용
에스더넷 전력 (POE)
POS 및 IPC를 위한 USB 전원
자동차 전자 제어 모듈 보호
IEEE 1394 포트 보호
저전압 통신장비
산업 통제
보안 시스템
폴리머 PTC 선택 가이드
a. 회로에 대한 다음의 작동 매개 변수를 결정한다.
*정상적인 작동 전류 (Ihold) *최대 중단 전류 (Imax)
*최대 회로 전압 (Vmax) *환경 장치의 정상 작동 온도 (minoC/maxoC)
b.이용에 적합한 장치의 형태 요소와 크기를 선택한다.
* 표면 장착 장치 (SMD) * 축성 납 장치 (ALD) * 기타 사용자 지정 형태 요소
*선형 납 장치 (RLD) *DISC 장치
c.PPTC 장치의 최대 Vmax 및 Imax 등급을 적용되는 회로와 비교하고 회로의 요구 사항이 장치 등급을 초과하지 않는지 확인한다.
d. PPTC 장치의 트리프 타임 (트리프 타임) 이 회로를 보호하는지 확인한다.
e. 회로 작동 온도가 PPTC 장치의 정상적인 작동 온도 범위 내에 있는지 확인한다.
f. 선택된 PPTC 장치의 성능과 적합성을 확인한다.
열 절감 차트 (Amps)
| P/N | 환경 작동 온도 | ||||||||
| -40°C | -20°C | 0°C | 25°C | 40°C | 50°C | 60°C | 70°C | 85°C | |
| LSMD030 | 0.45 | 0.40 | 0.35 | 0.30 | 0.25 | 0.23 | 0.20 | 0.17 | 0.14 |
| LSMD050 | 0.76 | 0.67 | 0.59 | 0.50 | 0.42 | 0.38 | 0.33 | 0.29 | 0.23 |
| LSMD075 | 1.13 | 1.01 | 0.88 | 0.75 | 0.62 | 0.56 | 0.50 | 0.44 | 0.34 |
| LSMD100 | 1.66 | 1.47 | 1.29 | 1.10 | 0.91 | 0.83 | 0.73 | 0.64 | 0.50 |
| LSMD125 | 1.89 | 1.68 | 1.46 | 1.25 | 1.04 | 0.94 | 0.83 | 0.73 | 0.56 |
| LSMD150 | 2.27 | 2.01 | 1.76 | 1.50 | 1.25 | 1.13 | 1.00 | 0.87 | 0.74 |
| LSMD185 | 2.80 | 2.47 | 2.17 | 1.85 | 1.54 | 1.39 | 1.22 | 1.07 | 0.85 |
| LSMD200 | 3.02 | 2.68 | 2.34 | 2.00 | 1.66 | 1.50 | 1.32 | 1.16 | 0.90 |
| LSMD250 | 3.78 | 3.35 | 2.93 | 2.50 | 2.08 | 1.88 | 1.65 | 1.45 | 1.13 |
| LSMD260 | 3.64 | 3.25 | 2.91 | 2.60 | 2.26 | 2.08 | 1.95 | 1.74 | 1.13 |
| LSMD300 | 4.53 | 4.02 | 3.51 | 3.00 | 2.52 | 2.26 | 1.99 | 1.75 | 1.34 |
| LSMD300D | 4.53 | 4.02 | 3.51 | 3.00 | 2.52 | 2.26 | 1.99 | 1.75 | 1.34 |
25°C에서 통행하는 전형적인 시간
'타임 투 트립' 곡선은 시뮬레이션 응용 환경에서 장치의 전형적인 성능을 나타냅니다.특정 고객 애플리케이션의 실제 성능은 다른 변수의 영향으로 인해 이러한 값과 다를 수 있습니다..
A=LSMD030
B=LSMD050
C=LSMD075
D=LSMD100
E=LSMD125
F=LSMD150
G=LSMD185
H=LSMD200
I=LSMD250
J=LSMD260
K=LSMD300
패키지
모델 Q∙ty/Reel
LSMD150/185/300D 1000 pcs
LSMD030 ~ LSMD1251500개
LSMD200~ LSMD3002000개
참고: EIA-481-1 표준에 따른 롤 포장
