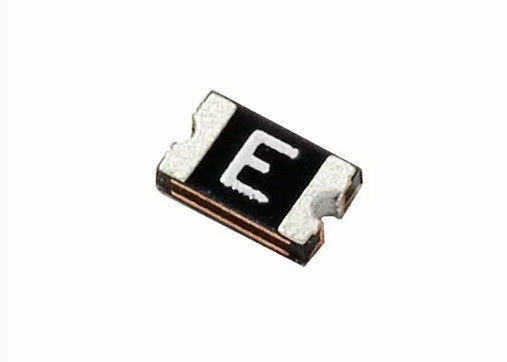

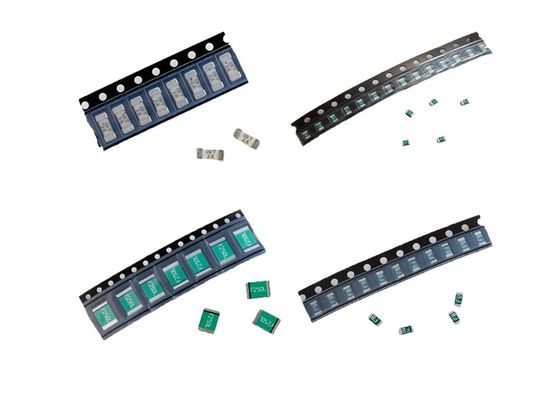

리셋 칩 폴리머 PTC 열매기 표면 마운트 SMD PPTC 리셋 가능한 피지 2012 0.1A 15V USB 장치
설명
Aolittel의 독특한 폴리머 포뮬레이션 PTC (긍정 온도 계수) 장치는 전통적인 방사성 리드 및 SMD 칩 패키지에 추가된 재설정 기능과 함께 우수한 회로 보호 기능을 제공합니다..전통적인 피지 제품과 마찬가지로 재설정 가능한 피지도우리의 PTC 장치는 또한 과도한 전류에 의해 반드시 발생하지 않는 초 온도 조건에 대한 보호를 위해 사용될 수 있습니다Aolittel의 PTC 장치는 회로에 전원이 제거되고 결함이 제거되고 회로에 전원이 다시 적용되면 다시 설정됩니다. 이 재설정 기능은 전자 장비를 보호합니다.완전히 작동할 수 있는우리의 PTC 장치는 다양한 산업, 컴퓨터, 배터리, 소비자 전자제품,통신 및 자동차용 애플리케이션은 귀중한 전자 시스템을 보호하고 보증 및 서비스 비용을 줄이는 데 도움이 됩니다..
(주) (주)
다운로드________
23°C의 전기적 특성
| P/N | 전류 유지 | 트립 전류 | 최대 전압 | 최대 전류 | 최대 이동 시간 | 정량력 | 저항 (Ω) | |||
| IH, (A) | IT,(A) | Vmax, ((v) | 아이맥스, | (A) | (세크.) | Pd typ ((W) | Rmin | R1max | ||
| PSMD010 | 0.10 | 0.30 | 15.0 | 40 | 0.5 | 1.50 | 0.50 | 1.000 | 7.500 | |
| PSMD020 | 0.20 | 0.50 | 9.0 | 40 | 8.0 | 0.02 | 0.50 | 0.650 | 3.500 | |
| PSMD035 | 0.35 | 0.75 | 6.0 | 40 | 8.0 | 0.10 | 0.50 | 0.250 | 1.200 | |
| PSMD050 | 0.50 | 1.00 | 6.0 | 40 | 8.0 | 0.10 | 0.50 | 0.150 | 0.900 | |
| PSMD075 | 0.75 | 1.50 | 6.0 | 40 | 8.0 | 0.20 | 0.60 | 0.090 | 0.350 | |
| PSMD100 | 1.00 | 2.00 | 6.0 | 40 | 8.0 | 0.30 | 0.60 | 0.060 | 0.250 | |
| PSMD110 | 1.10 | 2.20 | 6.0 | 40 | 8.0 | 0.30 | 0.60 | 0.060 | 0.210 | |
특징
RoHS 및 Halogen-Free (HF) 준수
0.05에서 3A까지 전류가 유지
컴퓨터 및 전자 애플리케이션에서 6V에서 60V까지의 전압 등급
작동 및 보관 온도 범위: -40~+85°C
기관 승인: UL / cUL / TUV
보드 공간을 절약하기 위해 컴팩트한 디자인 - 0805 발자국, 미니어처 0805 SMT 패키지
과도한 전류, 단회로 및 높은 온도로부터 보호
재설정 가능 - 교체 할 필요가 없습니다
작은 크기는 매우 빠른 시간에 결함 이벤트에 반응합니다.
대칭 디자인
낮은 프로필
권장 응용 프로그램
USB 포트 보호 - USB 20, 3.0 & OTG
HDMI 1.4 소스 보호
PC 메인보드 - 플러그 앤 플레이 보호
휴대전화 - 배터리 및 포트 보호
PDA / 디지털 카메라
게임 콘솔 포트 보호
휴대용 전자
항구 보호
시험 장비
컴퓨터 및 주변 장치

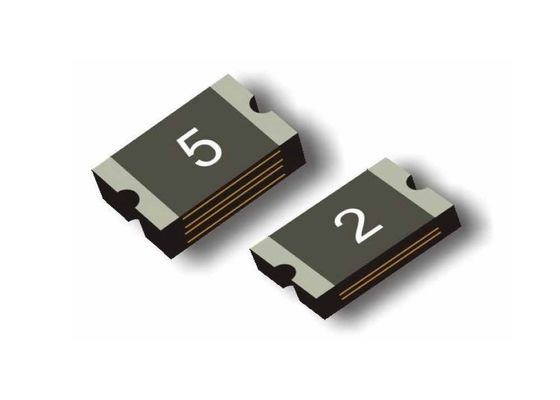

구조와 차원
| P/N |

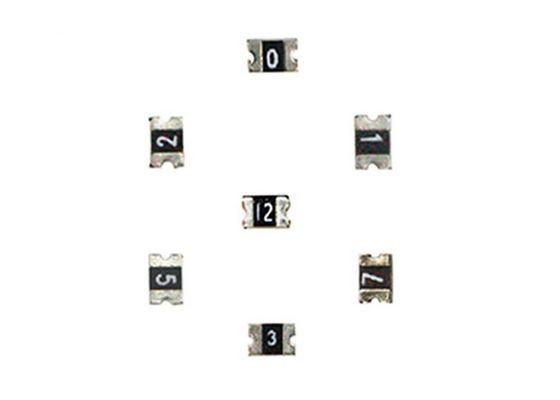

표기
|
A | B | C | D | |||
| 미네 | 맥스 | 미네 | 맥스 | 미네 | 맥스 | 미네 | ||
| PSMD010 | 1 | 2.00 | 2.30 | 1.20 | 1.50 | 0.55 | 0.95 | 0.20 |
| PSMD020 | 2 | 2.00 | 2.30 | 1.20 | 1.50 | 0.55 | 0.95 | 0.20 |
| PSMD035 | 3 | 2.00 | 2.30 | 1.20 | 1.50 | 0.40 | 0.80 | 0.20 |
| PSMD050 | 4 | 2.00 | 2.30 | 1.20 | 1.50 | 0.40 | 0.80 | 0.20 |
| PSMD075 | 5 | 2.00 | 2.30 | 1.20 | 1.50 | 0.75 | 1.25 | 0.20 |
| PSMD100 | 6 | 2.00 | 2.30 | 1.20 | 1.50 | 0.75 | 1.25 | 0.20 |
| PSMD110 | 6 | 2.00 | 2.30 | 1.20 | 1.50 | 0.75 | 1.25 | 0.20 |
Ihold & Itrip 열 감소 곡선
열 절감 차트 (Amps)
| P/N | 환경 작동 온도 | ||||||||
| -40°C | -20°C | 0°C | 25°C | 40°C | 50°C | 60°C | 70°C | 85°C | |
| PSMD010 | 0.15 | 0.13 | 0.12 | 0.10 | 0.09 | 0.08 | 0.07 | 0.06 | 0.05 |
| PSMD020 | 0.28 | 0.25 | 0.23 | 0.20 | 0.17 | 0.14 | 0.12 | 0.10 | 0.07 |
| PSMD035 | 0.47 | 0.44 | 0.39 | 0.35 | 0.30 | 0.27 | 0.24 | 0.20 | 0.14 |
| PSMD050 | 0.68 | 0.62 | 0.55 | 0.50 | 0.40 | 0.37 | 0.33 | 0.29 | 0.23 |
| PSMD075 | 1.00 | 0.90 | 0.79 | 0.75 | 0.63 | 0.57 | 0.53 | 0.42 | 0.35 |
| PSMD100 | 1.45 | 1.35 | 1.20 | 1.00 | 0.92 | 0.84 | 0.75 | 0.65 | 0.52 |
| PSMD110 | 1.45 | 1.35 | 1.20 | 1.10 | 0.92 | 0.84 | 0.75 | 0.65 | 0.52 |
