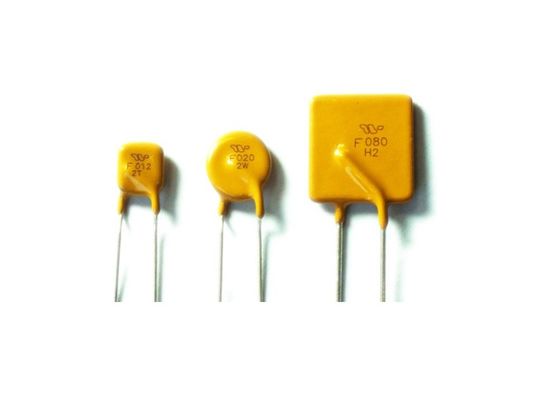

0ZRC0015FF1E 텔레콤 열전지 PPTC 재설정 가능한 피지 TRG015 등급 전압 600V 유지 전류 0.15A
특징
• 방사성 납 장치
최대 600 VAC 단절 오류 등급
• 맞먹는 저항으로 제공됩니다.
• 번개 를 견딜 수 있는 능력
• RoHS 준수
• 재설정 할 수 있는 과류 보호
• 여행 시간 이 빠르다
• 기관 승인: UL, CSA, TÜV
• 저항 분류 및 일치 장치 가 사용 가능
• 빈도와 함께 낮은 기생성 용량 / 평면 임피던스
(주) (주)
다운로드________
전기 성능
| P/N | 잠깐만요 | 트립 큐 | 맥스 볼트 | 최대 전류 | 펄스 볼트 | 맥스.트립 | 힘 | 저항 (Ω) | |||
| IH, (A) | IT,(A) | Vmax, ((v) | 아이맥스, | Vmax, (V) | (A) | (세크.) | Pd typ ((W) | Rmin | Rmin | R1max | |
| TRG011 | 0.11 | 0.22 | 250 | 3.0 | 600 | 1.00 | 4.0 | 1.0 | 7.0 | 14.0 | 26.0 |
| TRG015 | 0.15 | 0.30 | 250 | 3.0 | 600 | 1.00 | 5.0 | 1.0 | 6.0 | 12.0 | 22.0 |
| TRG016 | 0.16 | 0.32 | 250 | 3.0 | 600 | 1.00 | 7.5 | 1.7 | 4.0 | 10.0 | 18.0 |
크기 (mm)
| P/N | A | B | C | D | E | 신체적 특성 | ||
| 맥스 | 맥스 | 타이프. | 미네 | 맥스 | 스타일 | 납 Φ mm | 소재 | |
| TRG011 | 9.0 | 12.5 | 5.1 | 7.6 | 4.6 | 1 | 0.6 | CU |
| TRG015 | 9.0 | 12.5 | 5.1 | 7.6 | 4.6 | 1 | 0.6 | CU |
| TRG016 | 9.0 | 12.5 | 5.1 | 7.6 | 4.6 | 1 | 0.6 | CU |
열 절감 차트 (Amps)
| P/N | 환경 작동 온도 | ||||||||
| -40°C | -20°C | 0°C | 25°C | 40°C | 50°C | 60°C | 70°C | 85°C | |
| TRG011 | 0.22 | 0.19 | 0.17 | 0.14 | 0.11 | 0.10 | 0.07 | 0.07 | 0.06 |
| TRG015 | 0.24 | 0.21 | 0.18 | 0.15 | 0.12 | 0.11 | 0.08 | 0.08 | 0.06 |
| TRG016 | 0.25 | 0.22 | 0.19 | 0.16 | 0.13 | 0.12 | 0.08 | 0.09 | 0.07 |
혜택
• 많은 제품 옵션 을 선택 하는 것 은 설계 가 유연 해짐 으로 인해 엔지니어 들 에게 도움 이 된다
• 대용량 전자 장치와 호환
• 규제 장비 요구 사항을 충족시키는 데 도움이 됩니다.
• 선 균형 을 개선 하는 데 도움 이 된다
• 기존 POTS 및 현대 디지털 통신 장비에 적용됩니다.
응용 프로그램
• 모덤
• 전화기
• 팩스 기계
• 전화 벽 소재
• 경보 시스템
• PBX 시스템
• MDF 모듈
• 아날로그 및 디지털 라인 카드
• T1/E1 장비
• xDSL 모덤 및 스플리터
• 이더넷 시스템
• VoIP (인터넷 프로토콜 위 의 음성) 장비
• LAN, WAN 장비
• 고객 시설 장비
• 네트워크 하드웨어에 액세스
전기 통신 및 네트워크 장치에 대한 응용 지침서*
이 안내서 를 사용 하기 위해 아래 단계 를 따르십시오.
1아래 가이드에서 장비 유형을 선택하세요.
2두 번째 열에서 기관 및 지역 사양에 따라 보호 유형을 선택하십시오.
3- 당신의 응용 프로그램에 대한 형태 요소를 선택하십시오.
4다음 페이지의 에이전시 사양/ 폴리 스위치 장치 선택 가이드를 사용하여 에이전시 요구 사항에 따라 각 애플리케이션에 대한 특정 부품 번호를 선택하십시오.
5. 빠른 여행 시간 또는 낮은 저항을 가진 부품이 제공됩니다. 폴리 스위치 담당자에게 문의하십시오.
환경 특성
작동/보존 온도 -40 °C ~ +85 °C
최대 장치 표면 온도
트립 상태에서 125 °C
수동 노화 +60 °C, 1000 시간 ±15% 전형적인 저항 변화
습도 고령화 +60 °C, 90% R.H. 1000 시간
용매 저항성 MIL-STD-202, 방법 215B
용접성 ANSI/J-STD-002
연화성 IEC 695-2-2 60초 동안 불꽃이 없습니다.
진동... MIL-STD-883C, 방법 20071, 조건 A....... 변경되지 않습니다
TRG 모델 시리즈에 대한 시험 절차 및 요구 사항
시험 조건 시험 수용/ 거부 기준
시각적/기계적..............................................................................
저항: 23 °C의 정지 공기에서 Rmin ≤ R ≤ Rmax
1 A, Vmax, 23 °C T ≤ 최대 이동 시간 (초)
전류를 유지 30분 동안 유지
트립 사이클 수명 Vmax, Itrip, 100 회전
여행 내구성 24시간 Vmax
