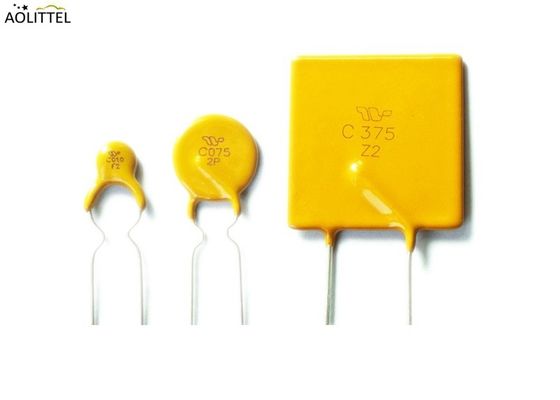

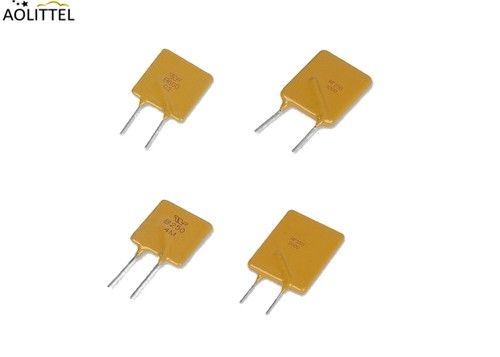

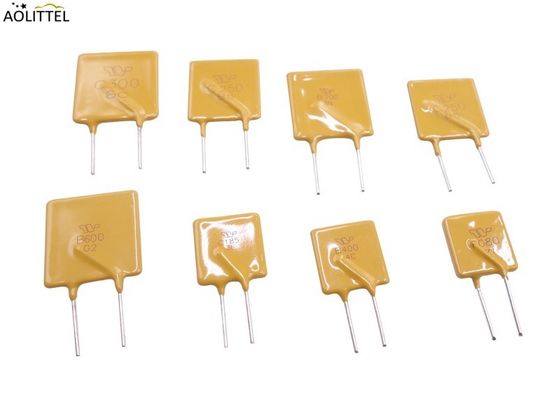

자동 신청을 위한 보편적인 60V 72V 0.75A PolyTron PPTC 서미스터 광선 PTC 재시동할 수 있는 신관 TRC075
신청
• 의료 기기
• 백색 상품
• 산업 송전
• 원거리 통신
• 컴퓨터와 주변 장치
• 소비자와 자동 전자공학
• 재충전 전지 팩
• 자동 전자공학
____________________________________________________________________________
Download______
제품 성능
• PolyTron™ 광선 납을 첨가하는을 통하여 구멍 PTC 장치
• 최대 60 볼트, 72 볼트 조차
• 0.05에서 5개 amps에 현재 등급
• 빠른 시간에 여행
• 낮은 저항
• 할로겐은, 무연, 고분고분한 RoHS 해방합니다
차원 (mm)
| P/N | A | B | C | D | E | 신체적 특징 | ||
| 최대. | 최대. | Typ. | 사소. | 최대. | 작풍 | 지도 Φ mm | 물자 | |
| TRC005 | 7.4 | 12.7 | 5.1 | 7.6 | 3.1 | 1 | 0.51 | CP |
| TRC010 | 7.4 | 12.7 | 5.1 | 7.6 | 3.1 | 1 | 0.51 | CP |
| TRC017 | 7.4 | 12.7 | 5.1 | 7.6 | 3.1 | 1 | 0.51 | CP |
| TRC020 | 7.4 | 12.7 | 5.1 | 7.6 | 3.1 | 1 | 0.51 | CP |
| TRC025 | 7.4 | 12.7 | 5.1 | 7.6 | 3.1 | 1 | 0.51 | CP |
| TRC030 | 7.4 | 13.4 | 5.1 | 7.6 | 3.1 | 1 | 0.51 | CP |
| TRC040 | 9.7 | 14.5 | 5.1 | 7.6 | 3.1 | 1 | 0.51 | CP |
| TRC050 | 9.7 | 15.2 | 5.1 | 7.6 | 3.1 | 1 | 0.61 | Cu |
| TRC065 | 9.7 | 15.2 | 5.1 | 7.6 | 3.1 | 1 | 0.61 | Cu |
| TRC075 | 10.4 | 16.0 | 5.1 | 7.6 | 3.1 | 1 | 0.61 | Cu |
| TRC090 | 11.7 | 16.7 | 5.1 | 7.6 | 3.1 | 1 | 0.61 | Cu |
| TRC110 | 13.0 | 18.0 | 5.1 | 7.6 | 3.1 | 2 | 0.81 | Cu |
| TRC135 | 14.5 | 19.6 | 5.1 | 7.6 | 3.1 | 2 | 0.81 | Cu |
| TRC160 | 16.3 | 21.3 | 5.1 | 7.6 | 3.1 | 2 | 0.81 | Cu |
| TRC185 | 17.8 | 22.9 | 5.1 | 7.6 | 3.1 | 2 | 0.81 | Cu |
| TRC250 | 21.3 | 26.4 | 10.2 | 7.6 | 3.1 | 2 | 0.81 | Cu |
| TRC300 | 24.9 | 30.0 | 10.2 | 7.6 | 3.1 | 2 | 0.81 | Cu |
| TRC375 | 28.4 | 33.5 | 10.2 | 7.6 | 3.1 | 2 | 0.81 | Cu |
| TRC500 | 28.4 | 33.5 | 10.2 | 7.6 | 3.1 | 2 | 0.81 | Cu |
전기 성과
| P/N | (Ω) | |||||||||
| IH의 (a) | 그것의 (a) | Vmax의 (v) | Imax의 (a) | (a) | (SEC.) | PDtyp (W) | Rmin | Rmin | R1max | |
| TRC005 | 0.05 | 0.15 | 60 | 40 | 0.25 | 5.0 | 0.22 | 7.30 | 11.10 | 25.00 |
| TRC010 | 0.10 | 0.20 | 60 | 40 | 0.50 | 4.0 | 0.38 | 2.30 | 8.10 | 12.0 |
| TRC017 | 0.17 | 0.34 | 60/72 | 40 | 0.85 | 3.0 | 0.48 | 2.00 | 5.21 | 8.00 |
| TRC020 | 0.20 | 0.40 | 60/72 | 40 | 1.00 | 2.2 | 0.40 | 1.30 | 2.84 | 4.50 |
| TRC025 | 0.25 | 0.50 | 60/72 | 40 | 1.25 | 2.5 | 0.45 | 0.90 | 1.95 | 3.00 |
| TRC030 | 0.30 | 0.60 | 60/72 | 40 | 1.50 | 3.0 | 0.50 | 0.70 | 1.36 | 2.10 |
| TRC040 | 0.40 | 0.80 | 60/72 | 40 | 2.00 | 3.8 | 0.55 | 0.48 | 0.95 | 1.40 |
| TRC050 | 0.50 | 1.00 | 60/72 | 40 | 2.50 | 4.0 | 0.75 | 0.38 | 0.78 | 1.20 |
| TRC065 | 0.65 | 1.30 | 60/72 | 40 | 3.25 | 5.3 | 0.90 | 0.24 | 0.54 | 0.74 |
| TRC075 | 0.75 | 1.50 | 60/72 | 40 | 3.75 | 6.3 | 0.90 | 0.23 | 0.45 | 0.62 |
| TRC090 | 0.90 | 1.80 | 60/72 | 40 | 4.50 | 7.2 | 1.00 | 0.14 | 0.31 | 0.49 |
| TRC110 | 1.10 | 2.20 | 60/72 | 40 | 5.50 | 8.2 | 1.50 | 0.15 | 0.25 | 0.40 |
| TRC135 | 1.35 | 2.70 | 60/72 | 40 | 6.75 | 9.6 | 1.70 | 0.12 | 0.19 | 0.32 |
| TRC160 | 1.60 | 3.20 | 60/72 | 40 | 8.00 | 11.4 | 1.90 | 0.09 | 0.14 | 0.24 |
| TRC185 | 1.85 | 3.70 | 60/72 | 40 | 9.25 | 12.6 | 2.10 | 0.08 | 0.12 | 0.21 |
| TRC250 | 2.50 | 5.00 | 60/72 | 40 | 12.50 | 15.6 | 2.50 | 0.05 | 0.08 | 0.15 |
| TRC300 | 3.00 | 6.00 | 60/72 | 40 | 15.00 | 19.8 | 2.80 | 0.04 | 0.06 | 0.12 |
| TRC375 | 3.75 | 7.50 | 60/72 | 40 | 18.75 | 24.0 | 3.20 | 0.03 | 0.05 | 0.10 |
| TRC500 | 5.0 | 10.0 | 60/72 | 40 | 25.0 | 24.0 | 3.2 | 0.02 | 0.05 | 0.100 |
추천된 파 땜납 단면도.
주:
1. (1-3) °C/sec
2. 대략 200°C/sec
3. 5°C/sec 최대
환경 명세
| 독특한 | 가치 |
| 조작 온도 범위 | -40°C에 +85°C |
| 표면 온도 여행 국가 | 최대 125°C |
| 열충격 | +85°C에 -40°C, 10 주기, 5% 전형적인 저항 변화 |
| 용매 저항 | MIL-STD-202 방법 215의 변화 없음 |
| 습도 나이 시험 | +85°C, 85% R.H., 전형적인 저항 변화 1000 시간 ±5%. 지정된 온도 (23°C ± 3°C) |
| 저장 온도 범위 | -10°C에 +40°C |
| 저장 내구 | 12 달 |
| 저장 상대 습도 | -75% |
| 저장 상태 | 부식성 대기권 및 햇빛에서 멀리 유지하십시오 |
납땜 인두를 가진 추천된 재생산 조건
• 납땜 인두 끝 온도: 최대 360°C.
• 땜납 시간: 3 초 최대.
• 서미스터에서 거리: 2mm min.
열 감세 도표 – 나는 붙듭니다 (Amps)
| P/N | 주위 작용 온도 | ||||||||
| -40℃ | -20℃ | 0℃ | 25℃ | 40℃ | 50℃ | 60℃ | 70℃ | 85℃ | |
| TRC005 | 0.08 | 0.07 | 0.06 | 0.05 | 0.04 | 0.04 | 0.03 | 0.03 | 0.02 |
| TRC010 | 0.16 | 0.14 | 0.12 | 0.10 | 0.08 | 0.07 | 0.06 | 0.05 | 0.04 |
| TRC017 | 0.26 | 0.23 | 0.20 | 0.17 | 0.14 | 0.12 | 0.11 | 0.09 | 0.07 |
| TRC020 | 0.31 | 0.27 | 0.24 | 0.20 | 0.16 | 0.14 | 0.13 | 0.11 | 0.08 |
| TRC025 | 0.39 | 0.34 | 0.30 | 0.25 | 0.20 | 0.18 | 0.16 | 0.14 | 0.10 |
| TRC030 | 0.47 | 0.41 | 0.36 | 0.30 | 0.24 | 0.22 | 0.19 | 0.16 | 0.12 |
| TRC040 | 0.62 | 0.54 | 0.48 | 0.40 | 0.32 | 0.29 | 0.25 | 0.22 | 0.16 |
| TRC050 | 0.78 | 0.68 | 0.60 | 0.50 | 0.41 | 0.36 | 0.32 | 0.27 | 0.20 |
| TRC065 | 1.01 | 0.88 | 0.77 | 0.65 | 0.53 | 0.47 | 0.41 | 0.35 | 0.26 |
| TRC075 | 1.16 | 1.02 | 0.89 | 0.75 | 0.61 | 0.54 | 0.47 | 0.41 | 0.30 |
| TRC090 | 1.40 | 1.22 | 1.07 | 0.90 | 0.73 | 0.65 | 0.57 | 0.49 | 0.36 |
| TRC110 | 1.71 | 1.50 | 1.31 | 1.10 | 0.89 | 0.79 | 0.69 | 0.59 | 0.44 |
| TRC135 | 2.09 | 1.84 | 1.61 | 1.35 | 1.09 | 0.97 | 0.85 | 0.73 | 0.54 |
| TRC160 | 2.48 | 2.18 | 1.90 | 1.60 | 1.30 | 1.15 | 1.01 | 0.86 | 0.64 |
| TRC185 | 2.87 | 2.52 | 2.20 | 1.85 | 1.50 | 1.33 | 1.17 | 1.00 | 0.74 |
| TRC250 | 3.88 | 3.40 | 2.98 | 2.50 | 2.03 | 1.80 | 1.58 | 1.35 | 1.00 |
| TRC300 | 4.65 | 4.08 | 3.57 | 3.00 | 2.43 | 2.16 | 1.89 | 1.62 | 1.20 |
| TRC375 | 5.81 | 5.10 | 4.46 | 3.75 | 3.04 | 2.70 | 2.36 | 2.03 | 1.50 |
| TRC500 | 7.75 | 6.80 | 5.95 | 5.00 | 4.05 | 3.60 | 3.15 | 2.71 | 2.00 |
모형 Q'ty/부대
TRC005-TRC090 1000 PC
TRC110-TRC185 500 PC
TRC250-TRC500 200 PC
