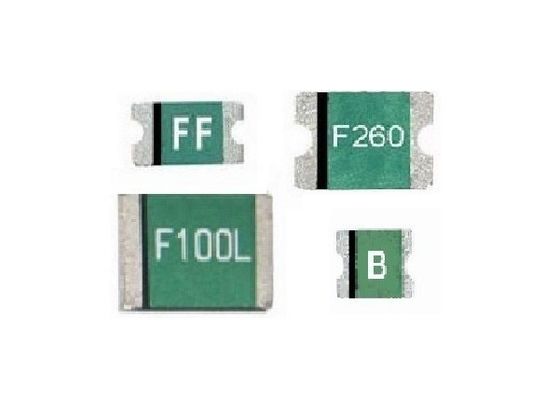

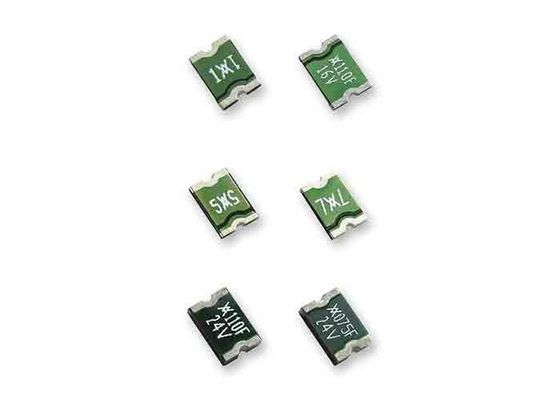

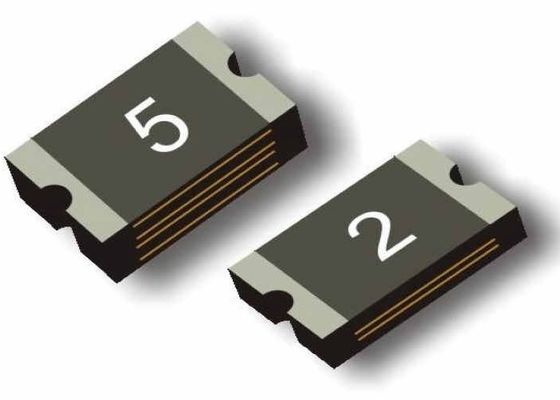

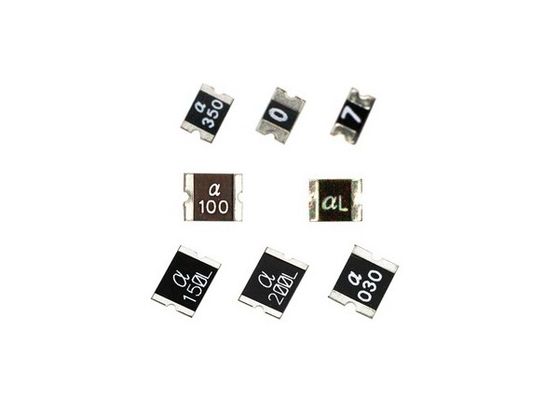

TUV 승인 저 프로필 1608 메트릭 POLY-FUSE SMD 표면 장착 가능한 PTC 재설정 가능한 피지 EIA 0603 6V 500mA
요약
(a) RoHS 준수 및 알로겐 자유
(b) 응용분야: 모든 고밀도 보드
(c) 제품 특징: 작은 표면에 장착 가능, 고체 상태, 표준 SMD 장치보다 빠른 이동 시간, 표준 SMD 장치보다 낮은 저항
(d) 작동 전류: 500mA
최대 전압: 6VDC
f) 온도 범위: -40°C ~ 85°C
기관의 인정
TUV
UL
CSA
(주) (주)
다운로드________
작동 원칙
FSMD 시리즈 PTC는 공간이 프리미엄이고 재설정 가능한 보호가 원하는 애플리케이션에 대한 표면 장착 과류 보호 기능을 제공합니다.
전기적 특성 (23°C)
| P/N | (A) | (A) | (V) | (A) | 맥스 트립 | (W) | (Ω) | ||
| IH | IT | Vmax | 아이맥스 | (A) | (세크.) | Pd 타입 | Rmin | R1max | |
| FSMD010 | 0.10 | 0.30 | 15 | 40 | 0.50 | 1.00 | 0.50 | 0.90 | 6.00 |
| FSMD020 | 0.20 | 0.50 | 9 | 40 | 1.00 | 0.60 | 0.50 | 0.55 | 3.50 |
| FSMD035 | 0.35 | 0.75 | 6 | 40 | 8.00 | 0.10 | 0.50 | 0.20 | 1.40 |
| FSMD050 | 0.50 | 1.00 | 6 | 40 | 8.00 | 0.10 | 0.50 | 0.10 | 0.80 |
H = 23°C 정지 공기에서 장치가 작동하지 않는 최대 전류를 유지합니다.
IT=트립 전류: 장치가 항상 23°C의 정지 공기에서 트립되는 최소 전류.
V MAX=대압 장치가 nominal 전류에서 손상을 입지 않고 견딜 수 있는 최대 전압. (I MAX)
I MAX= 장치가 고전압 (V MAX) 에서 손상을 입지 않고 견딜 수 있는 최대 고전류
Pd=유형 전력 소모형 23°C의 조용한 공기 환경에서 작동 상태에서 장치에 의해 소모되는 전력의 양
RMIN=발동 전 23°C의 장치 최소 저항
R1MAX=트리핑 또는 20초 동안 260°C의 재흐름 용접 후 1시간 동안 측정된 23°C의 최대 장치 저항
차원 (단위:mm)
| P/N | 표기 | A | B | C | D | |||||||
| 미네 | 맥스 | 미네 | 맥스 | 미네 | 맥스 | 미네 | ||||||
| FSMD010 | 1 | 1.45 | 1.85 | 0.65 | 1.05 | 0.30 | 0.65 | 0.20 | ||||
| FSMD020 | 2 | 1.45 | 1.85 | 0.65 | 1.05 | 0.30 | 0.65 | 0.20 | ||||
| FSMD035 | 3 | 1.45 | 1.85 | 0.65 | 1.05 | 0.30 | 0.65 | 0.20 | ||||
| FSMD050 | 5 | 1.45 | 1.85 | 0.65 | 1.05 | 0.65 | 1.00 | 0.20 | ||||
소재 사양
터미널 패드 재료: 순수한 진
용접 특성: EIA 사양 RS 186-9E, ANSI/J-std-002 3 범주
열 분해 곡선
25°C에서 통행하는 전형적인 시간
'타임 투 트립' 곡선은 시뮬레이션 응용 환경에서 장치의 전형적인 성능을 나타냅니다.특정 고객 애플리케이션의 실제 성능은 다른 변수의 영향으로 인해 이러한 값과 다를 수 있습니다..
열 절감 차트 (Amps)
| P/N | 환경 작동 온도 | ||||||||
| -40°C | -20°C | 0°C | 25°C | 40°C | 50°C | 60°C | 70°C | 85°C | |
| FSMD010 | 0.13 | 0.12 | 0.11 | 0.10 | 0.08 | 0.07 | 0.06 | 0.05 | 0.03 |
| FSMD020 | 0.27 | 0.25 | 0.23 | 0.20 | 0.17 | 0.14 | 0.12 | 0.10 | 0.07 |
| FSMD035 | 0.47 | 0.41 | 0.38 | 0.35 | 0.29 | 0.26 | 0.24 | 0.20 | 0.14 |
| FSMD050 | 0.67 | 0.59 | 0.54 | 0.50 | 0.41 | 0.37 | 0.34 | 0.29 | 0.20 |
