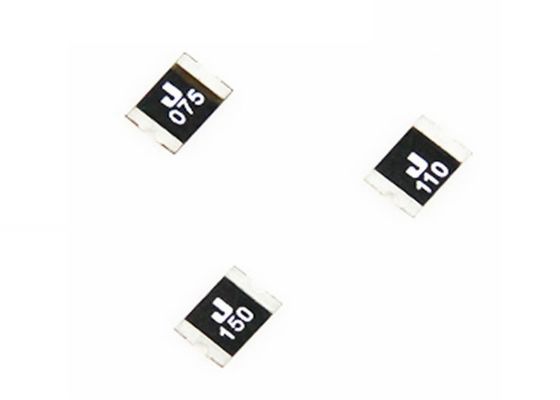

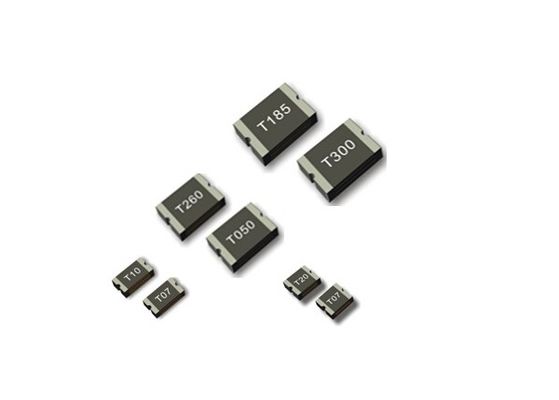

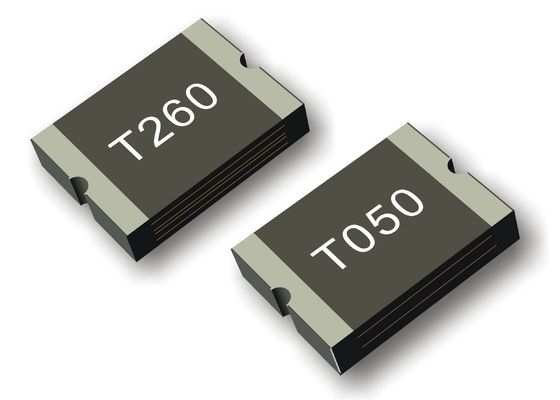

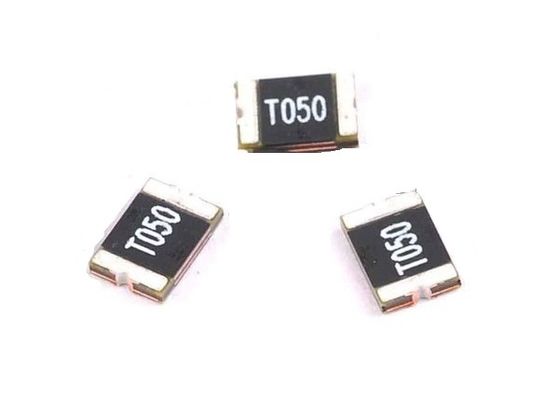

컴팩트 디자인 MSMD 시리즈 1812 발자국 4.6x3.2mm 4532 SMT 표면 마운트 PTC 재설정 가능한 피지 6-60VDC 0.1-3A
간략한 세부 사항
100% MSMD 타입과 호환됩니다. 인쇄 회로판에 직접 판매할 수 있습니다.1812 시리즈 PTC는 재설정 보호가 원하는 응용 프로그램에 대한 표면 장착 과류 보호 기능을 제공합니다.
| 전류 - 유지 (Ih) (최대): | 100mA ~ 3A |
| 전류 - 최대: | 10A ~ 100A |
| 현재 - 여행 (It): | 300mA ~ 5.2A |
| 장착형: | 표면 마운트 |
| 작동 온도: | -40°C ~ 85°C |
| 패키지 / 케이스: | 1812 (4532 메트리크), 콩코브 |
| 포장: | 테이프 & 롤 (TR) |
| 저항 - 초기 (Ri) (분): | 12mOhm ~ 1.6Ohm |
| 저항 - 여행 후 (R1) (최대): | 40mOhm ~ 15Ohm |
| 여행 시간: | 20ms ~ 5s |
| 종류: | 폴리머 |
| 전압 - 최대: | 6V ~ 60V |
(주) (주)
다운로드________
전자 성능
|
P/N |
|
|
|
|
|
|
(Ω) |
||
|
IH, (A) |
IT, ((A) |
Vmax, ((v) |
아이맥스, |
(A) |
(세크.) |
Pd typ ((W) |
Rmin |
R1max |
|
|
MSMD010 |
0.10 |
0.30 |
60 |
10 |
0.5 |
1.50 |
0.8 |
0.700 |
15.000 |
|
MSMD014 |
0.14 |
0.34 |
60 |
10 |
1.5 |
0.15 |
0.8 |
0.400 |
6.500 |
|
MSMD020 |
0.20 |
0.40 |
30 |
10 |
8.0 |
0.02 |
0.8 |
0.750 |
5.00 |
|
MSMD020/60 |
0.20 |
0.40 |
60 |
10 |
1.5 |
0.15 |
0.8 |
0.400 |
6.000 |
|
MSMD030 |
0.30 |
0.60 |
30 |
10 |
8.0 |
0.10 |
0.8 |
0.300 |
3.000 |
|
MSMD035 |
0.35 |
0.70 |
16 |
10 |
8.0 |
0.10 |
0.8 |
0.200 |
1.800 |
|
MSMD050 |
0.50 |
1.00 |
16 |
30 |
8.0 |
0.15 |
0.8 |
0.150 |
1.000 |
|
MSMD075 |
0.75 |
1.50 |
16 |
40 |
8.0 |
0.20 |
0.8 |
0.110 |
0.450 |
|
MSMD075/24 |
0.75 |
1.50 |
24 |
40 |
8.0 |
0.20 |
0.8 |
0.110 |
0.450 |
|
MSMD075/33 |
0.75 |
1.50 |
33 |
40 |
8.0 |
0.20 |
0.8 |
0.110 |
0.450 |
|
MSMD110 |
1.10 |
2.20 |
6 |
100 |
8.0 |
0.30 |
0.8 |
0.040 |
0.225 |
|
MSMD110/16 |
1.10 |
2.20 |
16 |
100 |
8.0 |
0.50 |
0.8 |
0.040 |
0.225 |
|
MSMD110/24 |
1.10 |
2.20 |
24 |
100 |
8.0 |
0.50 |
0.8 |
0.055 |
0.180 |
|
MSMD125 |
1.25 |
2.50 |
6 |
40 |
8.0 |
0.40 |
0.8 |
0.035 |
0.140 |
|
MSMD150 |
1.50 |
3.00 |
6 |
100 |
8.0 |
0.50 |
0.8 |
0.030 |
0.120 |
|
MSMD150/12 |
1.50 |
3.00 |
12 |
100 |
8.0 |
0.50 |
1.0 |
0.030 |
0.120 |
|
MSMD150/24 |
1.50 |
3.00 |
24 |
20 |
8.0 |
1.50 |
1.0 |
0.030 |
0.140 |
|
MSMD160 |
1.60 |
3.20 |
8 |
100 |
8.0 |
0.50 |
0.8 |
0.025 |
0.120 |
|
MSMD160/12 |
1.60 |
3.20 |
12 |
100 |
8.0 |
1.00 |
1.0 |
0.025 |
0.120 |
|
MSMD160/16 |
1.60 |
3.20 |
16 |
100 |
8.0 |
1.00 |
1.0 |
0.025 |
0.120 |
|
MSMD200 |
2.00 |
4.00 |
16 |
100 |
8.0 |
3.00 |
0.8 |
0.020 |
0.080 |
|
MSMD250/16 |
2.50 |
5.00 |
16 |
100 |
8.0 |
5.00 |
1.2 |
0.015 |
0.100 |
|
MSMD260 |
2.60 |
5.20 |
16 |
100 |
8.0 |
5.00 |
0.8 |
0.015 |
0.080 |
|
MSMD300 |
3.00 |
6.00 |
12 |
100 |
8.0 |
5.00 |
0.8 |
0.012 |
0.060 |
제품 크기와 표시 (단위: mm)
| P/N |
표기
|
A | B | C | D | |||
| 미네 | 맥스 | 미네 | 맥스 | 미네 | 맥스 | 미네 | ||
| MSMD010 | T010 | 4.37 | 4.73 | 3.07 | 3.41 | 0.80 | 1.20 | 0.30 |
| MSMD014 | T014 | 4.37 | 4.73 | 3.07 | 3.41 | 0.80 | 1.20 | 0.30 |
| MSMD020 | T020 | 4.37 | 4.73 | 3.07 | 3.41 | 0.80 | 1.20 | 0.30 |
| MSMD020/60 | T020 | 4.37 | 4.73 | 3.07 | 3.41 | 0.80 | 1.20 | 0.30 |
| MSMD030 | T030 | 4.37 | 4.73 | 3.07 | 3.41 | 0.80 | 1.20 | 0.30 |
| MSMD035 | T035 | 4.37 | 4.73 | 3.07 | 3.41 | 0.60 | 1.00 | 0.30 |
| MSMD050 | T050 | 4.37 | 4.73 | 3.07 | 3.41 | 0.60 | 1.00 | 0.30 |
| MSMD075 | T075 | 4.37 | 4.73 | 3.07 | 3.41 | 0.60 | 1.00 | 0.30 |
| MSMD075/24 | T075 | 4.37 | 4.73 | 3.07 | 3.41 | 0.60 | 1.00 | 0.30 |
| MSMD075/33 | T075 | 4.37 | 4.73 | 3.07 | 3.41 | 0.60 | 1.00 | 0.30 |
| MSMD110 | T110 | 4.37 | 4.73 | 3.07 | 3.41 | 0.60 | 1.00 | 0.30 |
| MSMD110/16 | T110 | 4.37 | 4.73 | 3.07 | 3.41 | 0.60 | 1.00 | 0.30 |
| MSMD110/24 | T110 | 4.37 | 4.73 | 3.07 | 3.41 | 0.90 | 1.30 | 0.30 |
| MSMD125 | T125 | 4.37 | 4.73 | 3.07 | 3.41 | 0.60 | 1.00 | 0.30 |
| MSMD150 | T150 | 4.37 | 4.73 | 3.07 | 3.41 | 0.45 | 0.85 | 0.30 |
| MSMD150/12 | T150 | 4.37 | 4.73 | 3.07 | 3.41 | 0.45 | 0.85 | 0.30 |
| MSMD150/24 | T150 | 4.37 | 4.73 | 3.07 | 3.41 | 0.90 | 1.30 | 0.30 |
| MSMD160 | T160 | 4.37 | 4.73 | 3.07 | 3.41 | 0.45 | 0.85 | 0.30 |
| MSMD160/12 | T160 | 4.37 | 4.73 | 3.07 | 3.41 | 0.45 | 0.85 | 0.30 |
| MSMD160/16 | T160 | 4.37 | 4.73 | 3.07 | 3.41 | 0.45 | 0.85 | 0.30 |
| MSMD200 | T200 | 4.37 | 4.73 | 3.07 | 3.41 | 0.70 | 1.10 | 0.30 |
| MSMD250/16 | T250 | 4.37 | 4.73 | 3.07 | 3.41 | 0.70 | 1.10 | 0.30 |
| MSMD260 | T260 | 4.37 | 4.73 | 3.07 | 3.41 | 0.70 | 1.10 | 0.30 |
| MSMD300 | T300 | 4.37 | 4.73 | 3.07 | 3.41 | 0.70 | 1.10 | 0.30 |
신뢰성
| 용접 열에 저항력 | 260 °C / 10초 |
| 지나가는 노화 | +85 °C, 1000 시간 -> +/- 5% 전형적인 저항 변화 |
| 습성 노화 | +85 °C, 85% r.h, 1000 시간 -> +/- 5% 전형적인 저항 변화 |
| 열 충격 | +85 °C ~ -40 °C, 20배 -> +/- 10% 전형적인 저항 변화 |
| 진동 | MIL-STD-883C, 방법 2007.1, 시험 조건 A |
| 용매 에 대한 저항성 | MIL-STD-202, 방법 215 |
적용
하드 디스크 드라이브
PC 메인보드
PC 주변 장치
PCMCIA 카드
USB 포트 보호
PCI 카드
메인보드 및 주변 장치에 대한 플러그 앤 플레이 보호
게임 콘솔 포트 보호
특징
빠른 반응
낮은 저항
낮은 프로필
컴팩트 디자인
고온 용매와 호환성
