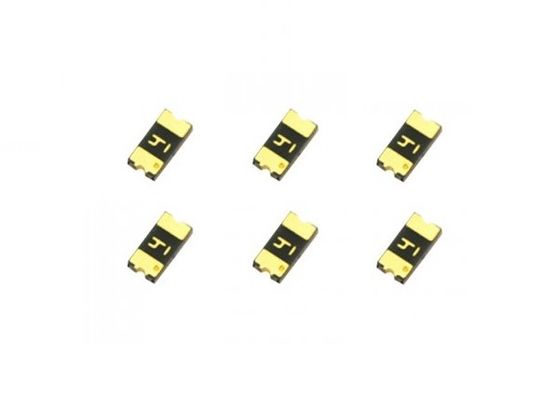

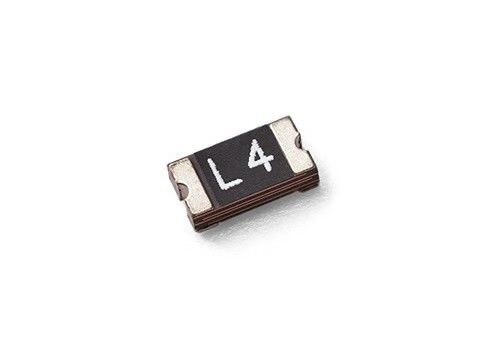

빠른 트리핑 재설정 가능한 고체 SMD 폴리머 PTC 장치 표면 장착 피우 1206 50mA 60V 자동 조립용
에이전시 승인
기관 승인: UL,CSA,TUV
규정/표준: RoHS 2.0 (2011/65/CE)
(주) (주)
다운로드________

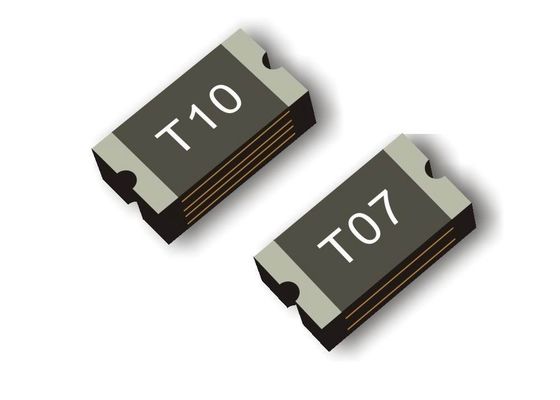

제품 크기와 표시 (단위: mm)
| P/N |
표기
|
A | B | C | D | |||
| 미네 | 맥스 | 미네 | 맥스 | 미네 | 맥스 | 미네 | ||
| NSMD005 | T0 | 3.00 | 3.40 | 1.40 | 1.80 | 0.80 | 1.20 | 0.25 |
| NSMD010 | T1 | 3.00 | 3.40 | 1.40 | 1.80 | 0.80 | 1.20 | 0.25 |
| NSMD012 | T01 | 3.00 | 3.40 | 1.40 | 1.80 | 0.80 | 1.20 | 0.25 |
| NSMD020 | T02 | 3.00 | 3.40 | 1.40 | 1.80 | 0.60 | 1.00 | 0.25 |
| NSMD025 | T03 | 3.00 | 3.40 | 1.40 | 1.80 | 0.60 | 1.00 | 0.25 |
| NSMD035 | T04 | 3.00 | 3.40 | 1.40 | 1.80 | 0.60 | 1.00 | 0.25 |
| NSMD050 | T05 | 3.00 | 3.40 | 1.40 | 1.80 | 0.60 | 1.00 | 0.25 |
| NSMD075 | T07 | 3.00 | 3.40 | 1.40 | 1.80 | 0.45 | 0.85 | 0.25 |
| NSMD100 | T10 | 3.00 | 3.40 | 1.40 | 1.80 | 0.80 | 1.20 | 0.25 |
| NSMD110 | T10 | 3.00 | 3.40 | 1.40 | 1.80 | 0.80 | 1.20 | 0.25 |
| NSMD150 | T15 | 3.00 | 3.40 | 1.40 | 1.80 | 0.80 | 1.20 | 0.25 |
| NSMD175 | T20 | 3.00 | 3.50 | 1.40 | 1.80 | 0.80 | 1.20 | 0.25 |
| NSMD200 | T20 | 3.00 | 3.50 | 1.40 | 1.80 | 0.80 | 1.20 | 0.25 |
전기 특성
| P/N | IH, (A) | IT,(A) | Vmax, ((v) | 아이맥스, | (A) | (세크.) | Pd typ ((W) | (Ω) | |
| Rmin | R1max | ||||||||
| NSMD005 | 0.05 | 0.15 | 60 | 10 | 0.25 | 1.50 | 0.40 | 2.500 | 40.00 |
| NSMD010 | 0.10 | 0.25 | 30 | 10 | 0.50 | 1.20 | 0.40 | 1.400 | 15.00 |
| NSMD012 | 0.12 | 0.29 | 30 | 10 | 1.00 | 0.20 | 0.40 | 1.350 | 8.500 |
| NSMD020 | 0.20 | 0.46 | 24 | 10 | 1.00 | 0.60 | 0.60 | 0.600 | 2.600 |
| NSMD025 | 0.25 | 0.55 | 16 | 10 | 1.25 | 0.60 | 0.60 | 0.400 | 2.400 |
| NSMD035 | 0.35 | 0.75 | 6 | 40 | 8.00 | 0.10 | 0.60 | 0.300 | 1.200 |
| NSMD050 | 0.50 | 1.00 | 13.2 | 40 | 8.00 | 0.10 | 0.40 | 0.150 | 0.750 |
| NSMD075 | 0.75 | 1.50 | 6 | 100 | 8.00 | 0.10 | 0.40 | 0.100 | 0.400 |
| NSMD100 | 1.00 | 2.00 | 6 | 100 | 8.00 | 0.10 | 0.60 | 0.060 | 0.280 |
| NSMD110 | 1.10 | 2.20 | 6 | 100 | 8.00 | 0.10 | 0.60 | 0.060 | 0.280 |
| NSMD150 | 1.50 | 3.00 | 6 | 100 | 8.00 | 0.30 | 0.60 | 0.030 | 0.170 |
| NSMD175 | 1.75 | 3.50 | 6 | 100 | 8.00 | 1.00 | 0.70 | 0.020 | 0.12 |
| NSMD200 | 2.00 | 4.00 | 6 | 100 | 8.00 | 1.00 | 0.70 | 0.020 | 0.120 |
25°C에서 통행하는 전형적인 시간
'타임 투 트립' 곡선은 시뮬레이션 응용 환경에서 장치의 전형적인 성능을 나타냅니다.특정 고객 애플리케이션의 실제 성능은 다른 변수의 영향으로 인해 이러한 값과 다를 수 있습니다..

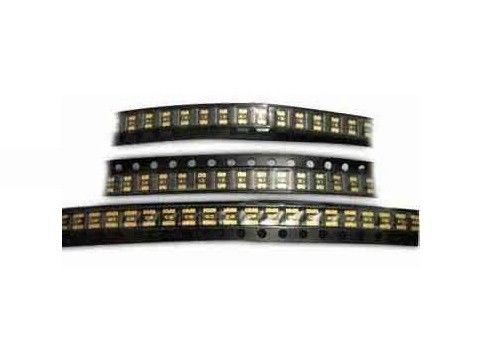

포장
모델 Q∙ty/Reel
NSMD005 ~ NSMD012;NSMD100 ~ NSMD200 3500개
NSMD020~ NSMD075 4000개
열 절감 차트 (Amps)
| P/N | 환경 작동 온도 | ||||||||
| -40°C | -20°C | 0°C | 25°C | 40°C | 50°C | 60°C | 70°C | 85°C | |
| NSMD005 | 0.08 | 0.07 | 0.06 | 0.05 | 0.05 | 0.04 | 0.04 | 0.03 | 0.03 |
| NSMD010 | 0.16 | 0.14 | 0.13 | 0.10 | 0.09 | 0.08 | 0.08 | 0.07 | 0.06 |
| NSMD012 | 0.19 | 0.17 | 0.15 | 0.12 | 0.11 | 0.10 | 0.09 | 0.08 | 0.07 |
| NSMD020 | 0.30 | 0.27 | 0.24 | 0.20 | 0.18 | 0.16 | 0.14 | 0.12 | 0.11 |
| NSMD025 | 0.38 | 0.34 | 0.30 | 0.25 | 0.23 | 0.20 | 0.18 | 0.15 | 0.14 |
| NSMD035 | 0.51 | 0.46 | 0.40 | 0.35 | 0.30 | 0.27 | 0.24 | 0.22 | 0.18 |
| NSMD050 | 0.76 | 0.68 | 0.59 | 0.50 | 0.44 | 0.40 | 0.35 | 0.32 | 0.26 |
| NSMD075 | 1.11 | 1.00 | 0.85 | 0.75 | 0.67 | 0.61 | 0.52 | 0.50 | 0.42 |
| NSMD100 | 1.60 | 1.40 | 1.30 | 1.00 | 0.90 | 0.80 | 0.75 | 0.70 | 0.60 |
| NSMD110 | 1.64 | 1.46 | 1.30 | 1.10 | 0.92 | 0.83 | 0.80 | 0.65 | 0.52 |
| NSMD150 | 2.20 | 1.99 | 1.77 | 1.50 | 1.34 | 1.23 | 1.10 | 1.01 | 0.84 |
| NSMD175 | 2.57 | 2.32 | 2.07 | 1.75 | 1.56 | 1.44 | 1.28 | 1.18 | 0.98 |
| NSMD200 | 2.88 | 2.61 | 2.28 | 2.00 | 1.80 | 1.66 | 1.51 | 1.39 | 1.19 |
