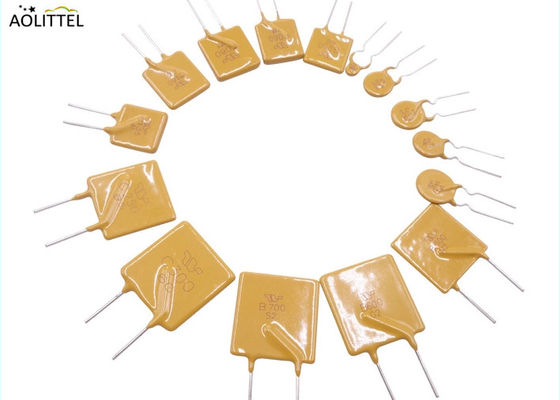

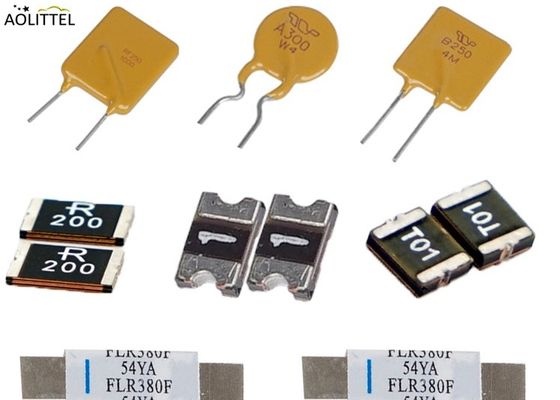

빠른 시간 여행 16R300GPR 방사선 구멍을 통해 LED PPTC 폴리 스위치 PTC 재설정 피지 16V 3A
왜 PTC 재설정 퓨즈가 필요해요?
피지트가 불타면 보호 장비가 다시 작동하기 전에 교체해야 합니다. 불행히도 항상 가능하지는 않습니다.
기술의 발전은 우리에게 재설정 가능한 피지, 또는 더 적절하게, 자동으로 재설정되는 피지의 대안을 제공했습니다.폴리머 PTC 피우스는 정상 평준 전류를 친절하게 견딜 수 있습니다, 그러나 전류가 ′′용납 가능한"수준을 초과하기 시작하면 (트리프 전류), 그것은 뜨고 격렬하게 맞서 싸웁니다. 증가한 열은 매우 빠르게 저항을 증가시킵니다.하지만 그 규모는이것은 전류를 매우 작은 수준으로 줄입니다. 회로 설계에 따라, 이것은 밀리 초에서 많은 초까지 걸릴 수 있습니다. 피지 냉각 하 고 허용의 초기 분위기로 돌아옵니다.또는 재설정, 자동으로. 전류 과부하가 제거 된 경우, 이것은 장비 작동을 복원합니다.
PTC 재설정 가능한 피지 는 높은 전력 을 사용 하기 위한 것이 아닙니다. 몇 십 Amp에 달하는 전류 가급률과 몇 십 볼트 까지의 전압 가급률은 가능 합니다.
세라믹 PTC 열전도도 비슷한 동작을 하지만 저항 변동은 그렇게 빠르지 않습니다.
(주) (주)
다운로드________
전기 특성
| P/N | 큐를 잡아요 | 트립 큐 | 맥스 볼 | 맥스 커 | 최대 행동 시간 | 전력 소비 | 저항 범위Ω) | |||
| IH, (A) | IT,(A) | Vmax, ((v) | 아이맥스, | (A) | (세크.) | PDtype ((W) | Rmin | Rmin | R1max | |
| TRA005 | 0.05 | 0.10 | 16 | 40 | 0.25 | 5.0 | 0.26 | 8.00 | 11.50 | 17.00 |
| TRA010 | 0.10 | 0.20 | 16 | 40 | 0.50 | 4.0 | 0.35 | 2.00 | 4.50 | 6.70 |
| TRA017 | 0.17 | 0.34 | 16 | 40 | 0.85 | 3.0 | 0.36 | 0.980 | 1.800 | 2.700 |
| TRA020 | 0.20 | 0.40 | 16 | 40 | 1.00 | 3.0 | 0.36 | 0.780 | 1.600 | 2.200 |
| TRA025 | 0.25 | 0.50 | 16 | 40 | 1.25 | 3.0 | 0.36 | 0.500 | 1.100 | 1.650 |
| TRA030 | 0.30 | 0.60 | 16 | 40 | 1.50 | 3.0 | 0.36 | 0.350 | 0.700 | 1.050 |
| TRA040 | 0.40 | 0.80 | 16 | 40 | 2.00 | 3.0 | 0.40 | 0.230 | 0.650 | 0.970 |
| TRA050 | 0.50 | 1.00 | 16 | 40 | 2.50 | 3.0 | 0.45 | 0.170 | 0.400 | 0.810 |
| TRA065 | 0.65 | 1.30 | 16 | 40 | 3.25 | 3.0 | 0.45 | 0.110 | 0.300 | 0.450 |
| TRA075 | 0.75 | 1.50 | 16 | 40 | 3.75 | 3.0 | 0.54 | 0.080 | 0.230 | 0.260 |
| TRA090 | 0.90 | 1.80 | 16 | 40 | 4.50 | 3.2 | 0.54 | 0.007 | 0.180 | 0.210 |
| TRA110 | 1.10 | 2.20 | 16 | 40 | 5.50 | 4.0 | 0.54 | 0.045 | 0.140 | 0.170 |
| TRA120 | 1.20 | 2.40 | 16 | 40 | 6.00 | 4.0 | 0.54 | 0.004 | 0.120 | 0.160 |
| TRA135 | 1.35 | 2.70 | 16 | 40 | 6.75 | 4.0 | 0.54 | 0.035 | 0.100 | 0.140 |
| TRA160 | 1.60 | 3.20 | 16 | 40 | 8.00 | 4.5 | 0.54 | 0.030 | 0.100 | 0.110 |
| TRA185 | 1.85 | 3.70 | 16 | 40 | 9.25 | 4.5 | 0.54 | 0.030 | 0.080 | 0.100 |
| TRA200 | 2.00 | 4.00 | 16 | 40 | 10.0 | 5.0 | 0.90 | 0.020 | 0.065 | 0.090 |
| TRA250 | 2.50 | 5.00 | 16 | 40 | 12.5 | 5.0 | 0.90 | 0.015 | 0.050 | 0.070 |
| TRA300 | 3.00 | 6.00 | 16 | 40 | 15.0 | 4.0 | 0.90 | 0.010 | 0.040 | 0.055 |
| TRA400 | 4.00 | 8.00 | 16 | 40 | 20.0 | 3.0 | 1.35 | 0.010 | 0.030 | 0.045 |
| TRA500 | 5.0 | 10.0 | 16 | 100 | 25.0 | 5.0 | 2.6 | 0.009 | 0.027 | 0.033 |
| TRA600 | 6.0 | 12.0 | 16 | 100 | 30.0 | 7.0 | 2.8 | 0.007 | 0.021 | 0.031 |
| TRA700 | 7.0 | 14.0 | 16 | 100 | 35.0 | 8.0 | 3.0 | 0.006 | 0.015 | 0.020 |
| TRA800 | 8.0 | 16.0 | 16 | 100 | 40.0 | 9.0 | 3.0 | 0.004 | 0.013 | 0.018 |
| TRA900 | 9.0 | 18.0 | 16 | 100 | 45.0 | 12.0 | 3.3 | 0.003 | 0.012 | 0.016 |
| TRA1000 | 10.0 | 20.0 | 16 | 100 | 50.0 | 12.5 | 3.7 | 0.002 | 0.011 | 0.015 |
| TRA1100 | 11.0 | 22.0 | 16 | 100 | 55.0 | 13.5 | 3.7 | 0.002 | 0.010 | 0.013 |
| TRA1200 | 12.0 | 24.0 | 16 | 100 | 60.0 | 15.0 | 4.2 | 0.002 | 0.009 | 0.012 |
| TRA1300 | 13.0 | 26.0 | 16 | 100 | 65.0 | 18.0 | 4.2 | 0.002 | 0.008 | 0.011 |
| TRA1400 | 14.0 | 28.0 | 16 | 100 | 70.0 | 20.0 | 4.2 | 0.002 | 0.008 | 0.011 |
제품 크기와 표시 (단위: mm)
|
|
|
| 스타일1 | 스타일 2 | 인쇄/표시 |
| P/N | A | B | C | D | E | 신체적 특성 | ||
| 맥스 | 맥스 | 타이프. | 미네 | 맥스 | 스타일 | 납 Φ mm | 소재 | |
| TRA005 | 5.7 | 10.5 | 5.1 | 7.6 | 3.1 | 1 | 0.50 | CP |
| TRA010 | 5.7 | 10.5 | 5.1 | 7.6 | 3.1 | 1 | 0.50 | CP |
| TRA017 | 5.7 | 10.5 | 5.1 | 7.6 | 3.1 | 1 | 0.50 | CP |
| TRA020 | 5.7 | 10.5 | 5.1 | 7.6 | 3.1 | 1 | 0.50 | CP |
| TRA025 | 5.7 | 10.5 | 5.1 | 7.6 | 3.1 | 1 | 0.50 | CP |
| TRA030 | 5.7 | 10.5 | 5.1 | 7.6 | 3.1 | 1 | 0.50 | CP |
| TRA040 | 5.7 | 10.5 | 5.1 | 7.6 | 3.1 | 1 | 0.50 | CP |
| TRA050 | 5.7 | 10.5 | 5.1 | 7.6 | 3.1 | 1 | 0.50 | CP |
| TRA065 | 6.5 | 13.2 | 5.1 | 7.6 | 3.1 | 1 | 0.50 | CP |
| TRA075 | 6.5 | 13.2 | 5.1 | 7.6 | 3.1 | 1 | 0.50 | CP |
| TRA090 | 7.4 | 13.0 | 5.1 | 7.6 | 3.1 | 1 | 0.50 | CP |
| TRA110 | 7.4 | 13.0 | 5.1 | 7.6 | 3.1 | 1 | 0.50 | CP |
| TRA120 | 7.4 | 13.0 | 5.1 | 7.6 | 3.1 | 1 | 0.50 | CP |
| TRA135 | 9.4 | 14.5 | 5.1 | 7.6 | 3.1 | 1 | 0.50 | CP |
| TRA160 | 9.4 | 14.5 | 5.1 | 7.6 | 3.1 | 1 | 0.50 | CP |
| TRA185 | 9.4 | 14.5 | 5.1 | 7.6 | 3.1 | 1 | 0.50 | CP |
| TRA200 | 10.7 | 16.7 | 5.1 | 7.6 | 3.1 | 1 | 0.60 | CU |
| TRA250 | 10.7 | 16.7 | 5.1 | 7.6 | 3.1 | 1 | 0.60 | CU |
| TRA300 | 10.7 | 16.7 | 5.1 | 7.6 | 3.1 | 1 | 0.60 | CU |
| TRA400 | 11.5 | 17.9 | 5.1 | 7.6 | 3.1 | 1 | 0.60 | CU |
| TRA500 | 13.0 | 18.3 | 5.1 | 7.6 | 3.1 | 2 | 0.60 | CU |
| TRA600 | 13.0 | 18.3 | 5.1 | 7.6 | 3.1 | 2 | 0.80 | CU |
| TRA700 | 16.3 | 21.3 | 5.1 | 7.6 | 3.1 | 2 | 0.80 | CU |
| TRA800 | 17.8 | 22.9 | 5.1 | 7.6 | 3.1 | 2 | 0.80 | CU |
| TRA900 | 21.3 | 26.4 | 5.1 | 7.6 | 3.1 | 2 | 0.80 | CU |
| TRA1000 | 21.3 | 26.4 | 5.1 | 7.6 | 3.1 | 2 | 0.80 | CU |
| TRA1100 | 20.8 | 29.8 | 10.2 | 7.6 | 3.1 | 2 | 0.80 | CU |
| TRA1200 | 20.8 | 29.8 | 10.2 | 7.6 | 3.1 | 2 | 0.80 | CU |
| TRA1300 | 24.2 | 32.9 | 10.2 | 7.6 | 3.1 | 2 | 0.80 | CU |
| TRA1400 | 24.2 | 32.9 | 10.2 | 7.6 | 3.1 | 2 | 0.80 | CU |
열 절감 차트 (Amps)
| P/N | 환경 작동 온도 | ||||||||
| -40°C | -20°C | 0°C | 25°C | 40°C | 50°C | 60°C | 70°C | 85°C | |
| TRA005 | 0.08 | 0.07 | 0.06 | 0.05 | 0.04 | 0.04 | 0.03 | 0.03 | 0.02 |
| TRA010 | 0.17 | 0.15 | 0.13 | 0.10 | 0.07 | 0.06 | 0.05 | 0.04 | 0.03 |
| TRA017 | 0.27 | 0.24 | 0.21 | 0.17 | 0.14 | 0.12 | 0.09 | 0.07 | 0.05 |
| TRA020 | 0.32 | 0.28 | 0.25 | 0.20 | 0.16 | 0.14 | 0.12 | 0.10 | 0.07 |
| TRA025 | 0.40 | 0.34 | 0.29 | 0.25 | 0.20 | 0.17 | 0.15 | 0.13 | 0.09 |
| TRA030 | 0.47 | 0.41 | 0.36 | 0.30 | 0.24 | 0.21 | 0.18 | 0.14 | 0.10 |
| TRA040 | 0.62 | 0.53 | 0.46 | 0.40 | 0.31 | 0.28 | 0.23 | 0.20 | 0.16 |
| TRA050 | 0.77 | 0.67 | 0.58 | 0.50 | 0.40 | 0.34 | 0.30 | 0.25 | 0.19 |
| TRA065 | 1.00 | 0.87 | 0.75 | 0.65 | 0.51 | 0.45 | 0.40 | 0.34 | 0.22 |
| TRA075 | 1.04 | 0.94 | 0.83 | 0.75 | 0.61 | 0.54 | 0.46 | 0.41 | 0.29 |
| TRA090 | 1.39 | 1.22 | 1.07 | 0.90 | 0.72 | 0.63 | 0.53 | 0.45 | 0.33 |
| TRA110 | 1.61 | 1.43 | 1.24 | 1.10 | 0.89 | 0.83 | 0.74 | 0.66 | 0.56 |
| TRA120 | 1.76 | 1.56 | 1.35 | 1.20 | 0.97 | 0.91 | 0.81 | 0.72 | 0.61 |
| TRA135 | 1.98 | 1.75 | 1.54 | 1.35 | 1.08 | 1.01 | 0.89 | 0.78 | 0.67 |
| TRA160 | 2.30 | 2.06 | 1.82 | 1.60 | 1.33 | 1.20 | 1.05 | 0.96 | 0.78 |
| TRA185 | 2.68 | 2.41 | 2.13 | 1.85 | 1.53 | 1.40 | 1.23 | 1.13 | 0.93 |
| TRA200 | 3.14 | 2.70 | 2.28 | 2.00 | 1.80 | 1.72 | 1.34 | 1.23 | 1.03 |
| TRA250 | 3.63 | 3.25 | 2.88 | 2.50 | 2.08 | 1.93 | 1.70 | 1.53 | 1.30 |
| TRA300 | 4.34 | 3.87 | 3.42 | 3.00 | 2.49 | 2.28 | 2.02 | 1.82 | 1.52 |
| TRA400 | 5.78 | 5.15 | 4.58 | 4.00 | 3.28 | 3.04 | 2.68 | 2.42 | 2.07 |
| TRA500 | 7.23 | 6.44 | 5.73 | 5.00 | 4.10 | 3.80 | 3.35 | 3.03 | 2.59 |
| TRA600 | 10.12 | 9.01 | 8.02 | 7.00 | 5.74 | 5.32 | 5.25 | 4.24 | 3.62 |
| TRA700 | 10.12 | 9.01 | 8.02 | 7.00 | 5.74 | 5.32 | 5.25 | 4.24 | 3.62 |
| TRA800 | 11.56 | 10.30 | 9.16 | 8.00 | 6.56 | 6.08 | 5.36 | 4.84 | 4.14 |
| TRA900 | 13.00 | 11.58 | 10.30 | 9.00 | 7.38 | 6.84 | 5.36 | 4.84 | 4.14 |
| TRA1000 | 14.45 | 12.88 | 11.45 | 10.00 | 8.20 | 7.60 | 6.70 | 6.05 | 5.18 |
| TRA1100 | 15.89 | 14.16 | 12.60 | 11.0 | 9.02 | 8.36 | 7.37 | 6.66 | 5.69 |
| TRA1200 | 17.34 | 15.45 | 13.74 | 12.00 | 9.84 | 9.12 | 8.04 | 7.26 | 6.21 |
| TRA1300 | 18.79 | 16.74 | 14.89 | 13.00 | 12.66 | 9.88 | 8.71 | 7.87 | 6.73 |
| TRA1400 | 20.23 | 18.03 | 16.03 | 14.00 | 15.31 | 10.64 | 9.38 | 8.47 | 7.25 |
25°C에서 통행하는 전형적인 시간
패키지 정보
| 부문 번호 | 양 |
| TRA005-TRA400 | 1000PCS |
| TRA500-TRA800 | 500PCS |
| TRA900-TRA1400 | 200PCS |
| 테이프 및 릴 사양 EIA468B/IEC286-2 표준을 사용하여 테이프된 장치 |
|
설명

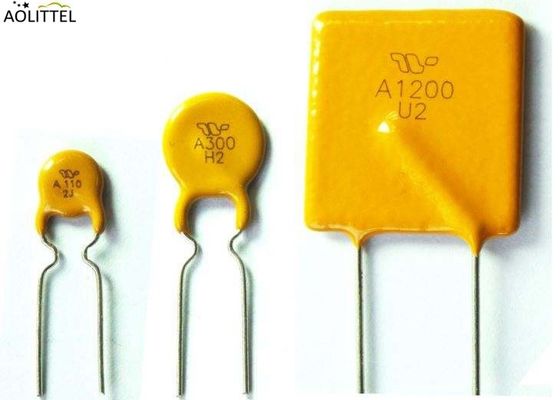

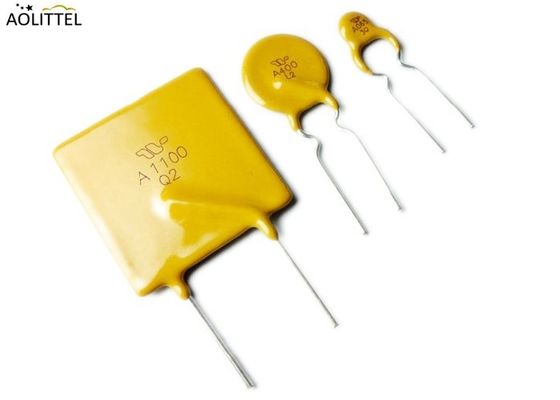

TRA 시리즈 방사성 유도 PTC는 넓은 범위를 제공하는 재설정 가능한 과류 보호를 위해 설계되었습니다.
최대 16 볼트 및 최대 100 앰퍼 단회로 등급으로 USB 보호에 이상적인 솔루션을 제공합니다.
| 전열 구역 |
플럭스 제조업체가 권장하는 조건 참조. 최대 램핑 속도는 4°C/초를 초과해서는 안 됩니다. |
| 용접 구역 |
최대 용매 온도는 260°C를 넘지 않아야 합니다 최대 용접 온도 3~5초 전열 시간을 포함하여 5분 이내에 25°C 방에서 최대 용접기 온도까지의 총 시간 |
| 냉각 구역 | 공기 내의 자연적 환류로 냉각됩니다. 최대 램프 다운 속도는 6°C/sec를 초과해서는 안됩니다. |
물리적 사양
| 납 물질 |
2.5A: 금으로 접착된 구리 접착제 3.0-14.0A: 금속으로 접힌 구리 |
| 용접 특성 | MIL?? STD?? 202에 대한 용접성, 방법 208 |
| 단열물질 | 가열 된, 불 retardant 에팍시 폴리머는 UL 94V-0 요구 사항을 충족 |
| 기기 표기 | 표시 사진 참조 |
환경 사양
| 작동 온도/저장 온도 | -40°C ~ +85°C |
| 트리핑 상태의 최대 장치 표면 온도 | 125°C |
| 수동적 인 노화 |
+85°C, 1000시간 -/+ 5% 전형적인 저항 변화 |
| 습성 노화 |
+85°C, 85% R.H., 1000시간 -/+ 5% 전형적인 저항 변화 |
| 열 충격 |
+85°C ~ -40°C 10배 -/+ 5% 전형적인 저항 변화 |
| 용매 저항성 | MIL STD 202, 방법 215 변경되지 않습니다 |
| 수분 저항 수준 | 레벨 1, J·STD·020 |
