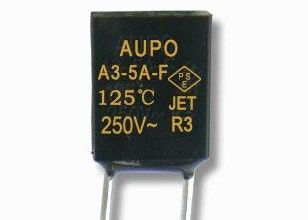

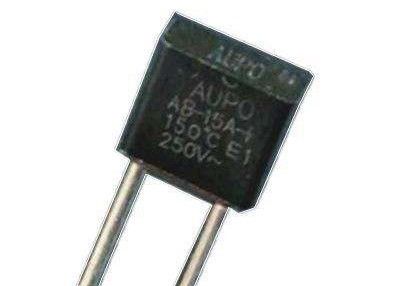

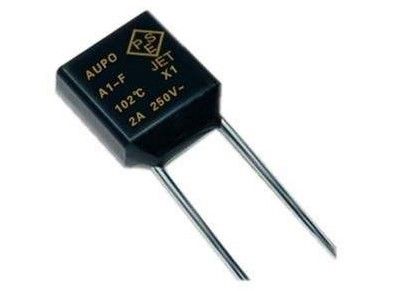

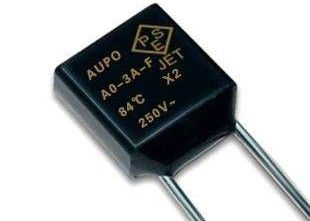

정사각형 상자 세라믹 타입 재설정 불가능한 큰 전류 열 절단 퓨즈 링크 TCO A5-25A-F Tf 135C 25A 250VAC
권장 응용 프로그램
트랜스포머, 솔레노이드, 환기 팬, 전기 팬, 소형 전기 모터, 드라이어, 가스 가전, 형광등, 전기 면도기, 어댑터, 난방 장치, IC, 배터리 등TCO는 과열 보호에도 사용될 수 있습니다..
특징
● 소형 및 단열형
TCO는 컴팩트하고 단열되어 있으며, 빠른 온도 반응이 있으며 단열이나 보호 없이 작은 공간에 장착할 수 있습니다.
● 높은 신뢰성
TCO는 장비가 비정상화되면 안정적으로 열립니다. 다시 설정할 수 없습니다.
● 단단 한 구조
독특한 모양의 납은 신뢰할 수있는 TCO 연결을 제공하며 조립 조작을 용이하게합니다. (축성 납 유형 만)
● 얇은 타입
두께는 0.8mm (MP 시리즈) 미만이며, 점접속 (MP 및 MU 시리즈) 에 사용할 수 있습니다.
● 하로겐 이 없는 것
● RoHS 규격 준수
건축물
방사성 납 종류
융합성 합금 (Pb·Cd 없는)
특수 합성물 (플럭스)
격리 케이스 (세라믹)
밀착제 (에포시 樹脂)
납선 (연금 금속)
등급
| 모델 NO | 가속기온도 | 융합 종료 온도 | 유지 온도 | 최대 온도 제한 | 가속 전류 | 정량 전압 | 8/20s에서 | 아이맥스 8/20우스 |
| P/N | (Tf) | (Th) | (Tm) | (Ir) | (Ur) | (15번) | (1번) | |
| A1-25A-F | 102°C | 98±2°C | N | N | 25A | 250V | 20KA | 30KA |
| A2-25A-F | 115°C | 112±3°C | 82°C | 180°C | 25A | 250V | 20KA | 30KA |
| A4-25A-F | 130°C | 126±2°C | 97°C | 180°C | 25A | 250V | 20KA | 30KA |
| A5-25A-F | 135°C | 131±3°C | 102°C | 180°C | 25A | 250V | 20KA | 30KA |
| A7-25A-F | 138°C | 135±2°C | N | N | 25A | 250V | 20KA | 30KA |
안전 예방 조항 (피저에 대한 일반적인 예방 조항)
• 우리의 제품을 사용 할 때, 어떤 종류의 장비에 사용되든 간에, 사전에 사양에 대한 서면 협정을 맺어주십시오.이 카탈로그의 디자인 및 사양은 사전 통지 없이 변경될 수 있습니다..
• 이 카탈로그에 설명 된 특성을 넘어서 제품을 사용하지 마십시오.
• 이 카탈로그는 개별 구성 요소로서 제품의 품질과 성능을 설명합니다. 사용 전에 제품에 설치되면 작동을 확인하고 평가하십시오.
• Install the following systems for a failsafe design to ensure safety if these products are to be used in equip ment where a defect in these products may cause the loss of human life or other signifi cant dam age차량 (자동차, 열차, 배), 신호등, 의료 장비, 항공 우주 장비, 전기 난방 장치, 연소/가스 장비, 회전 장비 등의 손상그리고 재난/범죄 예방 장비.
보호 회로와 보호 장치가 장착된 시스템
부재 된 회로 또는 다른 시스템으로 장착 된 시스템에서 오류가 발생할 경우 안전하지 않은 상태를 방지합니다.
(1) 사용 주의 사항
• 이 제품은 일반 전자 장비 (예: AV 장비, 가정용 전기 기기, 사무실 장비,정보 및 통신 장비)
• 이 제품은 다음의 특별한 조건에서 사용 할 수 없습니다. 제품을 사용하기 전에 품질과 성능에 대한 영향을 신중하게 확인하십시오.그리고 사용 가능 여부를 결정합니다..
1물, 기름, 화학물질 또는 유기 용매와 같은 액체에서
2직접 햇빛, 야외 또는 먼지
3소금 공기 또는 Cl2, H2S, NH3, SO2 또는 NO2와 같은 부식 가스의 높은 농도를 가진 공기
4전기 정적 충전 (ESD) 환경 이 부품은 정적 전기에 민감하고 정적 충격 (ESD) 에 의해 손상 될 수 있습니다. 이러한 환경 중 어느 하나 피하기 위해 조치를 취하십시오..작은 부품은 ESD 환경에 더 민감합니다.
5- 전자기 환경 강한 전자기파가 존재하는 모든 환경을 피하십시오.
6이 제품들이 이슬 응축을 일으키는 환경에서는
7- 이 제품 또는 이 제품들이 장착되어 있는 회로판을 합금 또는 다른 재료로 봉쇄하거나 코팅하는 것
• 이 제품 들 은 전력 을 공급 할 때 조울 열 을 생성 한다. 이 제품 들 은 그 열 이 다른 부품 들 에 영향을 미치지 않도록 조심 스럽게 위치 한다.
• 이 제품들을 조심스럽게 배치하여 주변 열 생성 부품의 영향으로 인해 그 온도가 범주 온도 범위를 초과하지 않도록하십시오.열을 생성하는 부품이나 플램블을 장착하거나 배치하지 마십시오., 예를 들어 비닐 코팅 와이어, 이러한 제품 근처 (열 차단제 제외)
• 청소용 용매, 하로겐 기반의 고활성 흐름 또는 물에 녹는 흐름이 제품의 성능이나 신뢰성을 악화시킬 수 있다는 점에 유의하십시오.
• 용접 후 사용 할 플럭스 청소제를 주의 깊게 선택하십시오. 부적절한 에이전트는 성능이나 신뢰성을 악화시킬 수 있습니다. 특히물이나 물에 녹는 청소제를 사용할 때, 물 잔류가 남지 않도록 주의하십시오. 그렇지 않으면 단열 성능이 악화 될 수 있습니다.
(2) 보관 의 예방 조치
이 제품들의 성능은 소금성까지 포함해서 회사에 도착한 날부터 1년간 보장됩니다.배달 당시 그대로 포장되어 5°C~35°C의 온도와 45%~85%의 상대 습도에서 보관하는 조건으로-10 °C에서 +40 °C의 온도와 30%에서 75%의 상대 습도에서 보관하는 조건에서 열 절단 장치의 성능은 배달 후 1 년 동안 보장됩니다.
위 보증 기간 동안에도 다음 조건에서 이러한 제품을 보관하지 마십시오. 그렇지 않으면 전기 성능 및/또는 용접성이 악화 될 수 있습니다.그리고 포장재 (e(예를 들어 테이핑 재료) 는 변형되거나 악화되어 장착 장애가 발생할 수 있습니다.
1소금 공기 또는 Cl2, H2S, NH3, SO2, 또는 NO2와 같은 부식 가스의 높은 농도를 가진 공기
2직접 햇빛에
