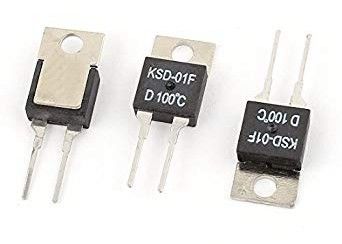

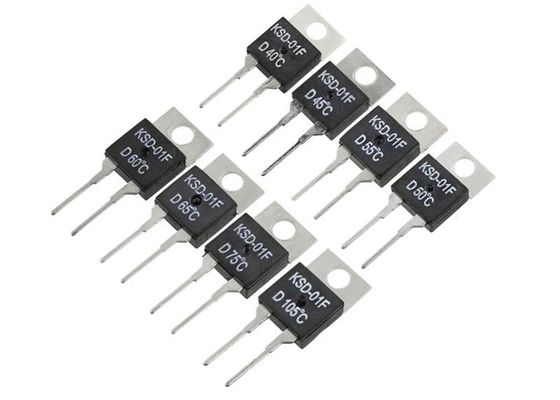

TO-220 패키지 KSD-01F 85C NC 정상 닫힌 자동 재설정 Bimetal 온도 조절 스위치 온도 단절 피지
KSD-01F 최소 온도 보호기
KSD-01F 온도 조절기는 전기 장비, 전기 제품, 가전제품, 온도 조절 보호, 회로 보드의 열 과부하, 통신 전원 공급,전원 공급 장치 전환,UPS 전원 공급, 의료 전원 공급, 화재 전원 공급, 모듈 전원 공급, 오디오 증폭기 장비, 다양한 종류의 재충전 장치, 직렬기, 인버터, 용접 장비항공 우주 기기 전자 장비, 자동화 장비, 군사용, 상업용 제품 온도 조절 또는 온도 보호.
- 전원 공급 장치 - 의료기기 - 시험 장비
냉장고 HVAC PCB
(주) (주)
다운로드_______
크기 (mm)
온도 캘리브레이션 테이블
| 온도 | 작동 온도 | 재설정 온도 | 온도 | 작동 온도 | 재설정 온도 |
| 15C | 15±3C | ≥5C | 20C | 20±3C | ≥10C |
| 30C | 30±3C | ≥20C | 80C | 80±5C | 55±15C |
| 35C | 35±3.5C | ≥25C | 85C | 85±5C | 60±15C |
| 40C | 40±4C | ≥30C | 90C | 90±5C | 65±15C |
| 45C | 45±4.5C | ≥33C | 95C | 95±5C | 70±15C |
| 50C | 50±5C | ≥35C | 100C | 100±5C | 70±15C |
| 55C | 55±5C | 42±6C | 105C | 105±5C | 75±15C |
| 60C | 60±5C | 45±8C | 110C | 110±5C | 75±15C |
| 65C | 65±5C | 48±10C | 115C | 115±5C | 80±15C |
| 70C | 70±5C | 50±12C | 120C | 120±5C | 85±15C |
| 75C | 75±5C | 53±14C | 125C | 125±5C | 95±15C |
| 30C | 30±3C | ≥20C | 80C | 80±5C | 55±15C |
사양
1) 접촉형: 정상적으로 닫힌 또는 정상적으로 열린
2) 전기 등급: AC 250V 2A, AC 120V 2A; DC48V 1A; DC 5V 0.02A
3) 작동 온도 범위: 0 ~ 130 °C, 오류 ± 3 °C ± 5 °C
4) 재설정 온도 (운동 온도와 다른 값): 8~35°C
5) 환경 온도: -55~+180°C
6) 과열 온도:250°C/순간
7) 접촉 저항: ≤ 50mΩ
8) 단열 저항: ≥ 100mΩ
9) 다이렉트릭 저항 전압: ≥1500V
10) 무게 < 2g
11) 수명주기: ≥10,000번
특징
이 이중 금속 디스크 온도 조절기는 인쇄 회로 및 히트 싱크에 대한 표면 또는 공기 감지 용으로 설계되었으며 일반적으로 개방 또는 일반적으로 닫힌 구성으로 제공됩니다. 다른 특징은 다음을 포함합니다:
- 온도 범위 0°C ~ 130°C
- EU 지침 2002/95/EC에 따른 Rohs
- TO-220 국제 전자 패키지 표준
- 100K 사이클 등급
- 인쇄 회로 및 열 방출기의 표면 또는 공기 감지용으로 설계된
- 정상적으로 열린 / 정상적으로 닫힌 구성으로 제공됩니다
설명
KSD-01F 시리즈는 단일 장치에서 정확한 감지 기능을 제공하는 RoHs 컴플라이언트, 스냅 액션 SPST 비메탈 템포스테이트입니다. KSD-01F 시리즈는 IEP 표준 Y220/TO220에 확인됩니다..따라서 그들은 자동으로 배치되고 인쇄 회로 보드에 이상적인, 선택 / 장소 응용 프로그램에서 용접 될 수 있습니다
