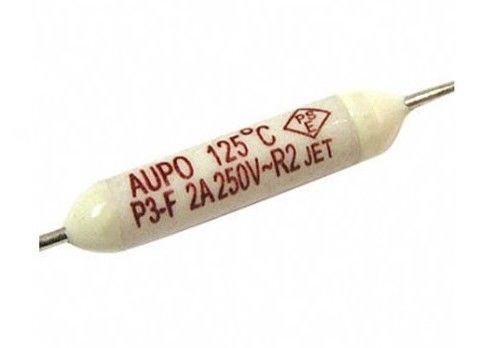

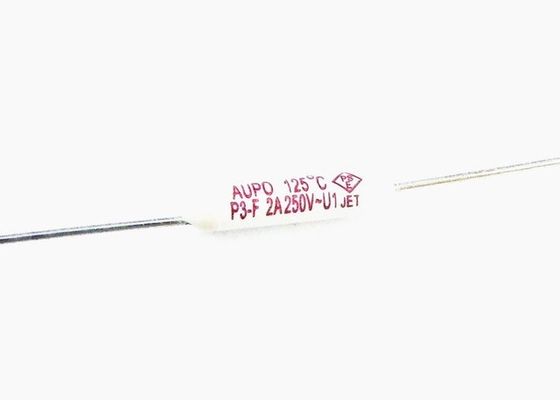

아우포 P3-F 피코 소형 펠릿 세라믹 열 퓨즈 TF Cutoff 125C 250V 2A 에어컨을 위한 축성 납
설명
열 차단기 는 특정 온도 로 가열 될 때 전기 전류 를 끊는 전기 안전 장치 이다. 이 장치 들 은 일회용 이거나 수동 또는 자동 으로 재설정 될 수 있다.
차원
| 시리즈 | 차원 (mm) | ||||
| a | b | c | d | e | |
| P-F | 90.0±0.5 | 38±3 | Φ0.54±0.5 | Φ2.5±0.1 | 3.3 이하 |
부문 번호
| 시리즈 | 모델 NO | 가속기온도 | 융합 종료 온도 | 유지 온도 | 최대 온도 제한 | 가속 전류 | 정량 전압 |
| P/N | (Tf) | (Th) | (Tm) | (Ir) | (Ur) | ||
| P-F | P1-F | 102°C | 98±2°C | 80°C | 200°C | 2A | 250V |

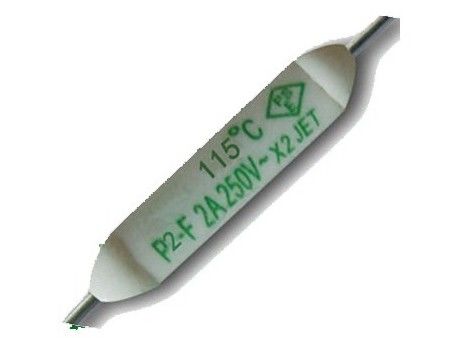

| P2-F | 115°C | 112±3°C | 99°C | 200°C | 2A | 250V | |
| P3-F | 125°C | 120±3°C | 105°C | 200°C | 2A | 250V | |
| P4-F | 130°C | 126±2°C | 107°C | 200°C | 2A | 250V | |
| P5-F | 135°C | 131±3°C | 115°C | 200°C | 2A | 250V | |
| P9-F | 138°C | 135±2°C | 118°C | 200°C | 2A | 250V | |
| P7-F | 150°C | 145±3°C | 128°C | 200°C | 2A | 250V | |
| P12-F | 145°C | 140±2°C | 126°C | 200°C | 2A | 250V |
이름 온도 (Tf): 열 절단 장치가 열전도 상태를 개방 회로 감지 전류로 변화시키는 온도 IEC60691에 따른 허용도는 +0 ~ 10 °C입니다.(일본 전기기기 및 물자법과 함께)다른 한편으로, 그들은 ± 7 "C의 허용 범위에서 작동해야합니다.).
융합 (절단) 온도: 융합 (절단) 온도는 분당 0.5-1X1의 온도 증가와 탐지 전류 10mA 또는 그 이하로 측정된 실리콘 오일에서 측정된 값을 나타냅니다.
유지 온도 (Th): 열 절단 장치가 168시간 동안 명소 전류를 전하는 동안 개방 회로의 전도성의 상태를 변화시키지 않는 최대 온도.이 등급은 IEC60691에 기초한 안전 표준에 의해 요구됩니다..
최대 온도 제한 TM: 열 차단 장치가 다시 닫히지 않고 10분 동안 유지될 수 있는 최대 온도입니다.이 등급은 IEC60691에 기초한 안전 표준에 의해 요구됩니다.
용량 전류 (lr): 열 차단 장치가 운반할 수 있는 허용 최대 전류.
용량 전류 (Ur): 열 차단 장치가 적용할 수 있는 허용 최대 전압.
