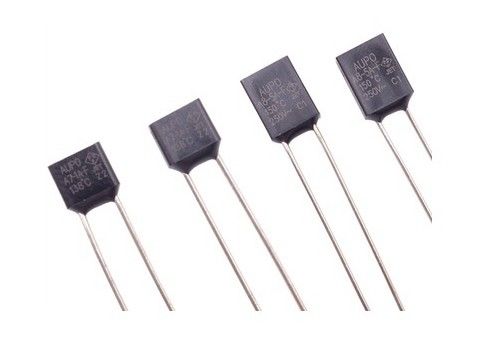

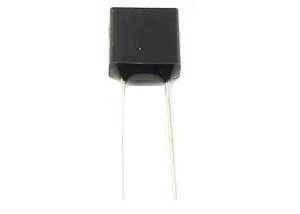

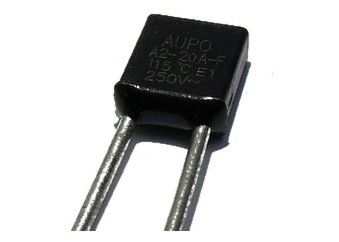

고전류 AUPO 합금형 열 절단 피우스 링크 Tf 115C A2-20A-F 20A 250V 의료 및 건강용
주요 사양
I Tf: 115°C
II 피지온도: 111 ± 3°C
III TH: 82°C TM: 180°C
IV 등급 전류 (Ir): 20A
V 8/20s (15회): 15kA
VI Imax 8/20us (1회): 25kA
VII 등급 전압 (Ur): 250V AC
전기 등급
| 모델 NO | 가속기온도 | 융합 종료 온도 | 유지 온도 | 최대 온도 제한 | 가속 전류 | 정량 전압 | 8/20s에서 | 아이맥스 8/20우스 |
| P/N | (Tf) | (Th) | (Tm) | (Ir) | (Ur) | (15번) | (1번) | |
| A1-20A-F | 102°C | 98±2°C | N | N | 20A | 250V | 15KA | 25KA |
| A2-20A-F | 115°C | 112±3°C | 82°C | 180°C | 20A | 250V | 15KA | 25KA |
| A4-20A-F | 130°C | 126±2°C | 97°C | 180°C | 20A | 250V | 15KA | 25KA |
| A5-20A-F | 135°C | 131±3°C | 102°C | 180°C | 20A | 250V | 15KA | 25KA |
| A7-20A-F | 138°C |
135±2°C |
N | N | 20A | 250V | 15KA | 25KA |
차원 (mm)
| A | B | C | D | E* | F* |
| 100.8±0.5 | 110.5±0.5 | 40.8±0.2 | 10.6±0.05 | 50±5 | 60.6±0.5 |
적용
에어컨: 미디아, 하이어, 아우크스, 다이킨, 히타치, 파나소닉
지능형 가스 워터 히터: 노리츠, 리나이, 사쿠라
요리 기기: 조영, 필립스, 선빔, 갈란즈, 토시바
커피 머신과 오븐: 필립스,시멘스,MR 코피 일렉트로럭스,케리그
헤어 데이어: POVOS, FLYCO, 필립스, 파나소닉
전기 아이언&뷰티 건강 관리 제품: 파나소닉 글로벌 공급자 코드:21035178
물 난방기 및 물 정화기: A.O. SMITH,GE,PENTIR
더운 & 모기 살균기: SC JOHNSON,Honeywell,AIRMATE
진공청소기: Midea,EUP
조명: GE, FSL, 필립스, 양콘
터치 스위치: TCL,Legrand
사무실 장비: 형, 후지슈
로봇: 파나소닉
부품: 유니움, 야게오, 샤곤, JK
자동차: BYD,포드,아우디,페우조,동펜-시트로엔,사이크-볼크스바겐,그레이트 월,하이마,마자다
의료 및 건강: GE 건강 관리
연구개발 및 검증
|
UL-WTDP |
온도 정확성 검증 |
|
온도 특징 검증 |
수명 테스트 검증 |
|
번개파 시험 |
환경 보호 확인 |
|
전기 성능 검증 |
|
가마기에서 열 퓨즈가 소각되었는지 확인하는 방법
열 피지 는 불과 1~2 인치 의 작은 장치 로서 화재 를 예방 하는 데 매우 중요한 역할을 합니다.연방법은 1980년대 이후 제조된 모든 드라이어에 열 피지개를 장착하도록 규정하고 있습니다.. 열 퓨즈는 건조기 배기가스 온도가 너무 높아지면 작동합니다. 피지수는 이러한 경우 건조기 또는 구성 요소를 종료합니다. 열 퓨즈는 한 번만 작동합니다.높은 배기가스 온도 현상 중에 작동하면, 피질이 교체되어야 합니다.
증상
많은 건조기 들 은 열 퓨즈 가 켜지면 작동 하지 않는다. 다른 모델 들 에서는 드럼 이 계속 회전 하고 건조기 가 작동 하지만, 난방 요소 는 작동 하지 않는다.가구 가 건조 순환 을 완료 한 후 옷 은 건조기 에서 젖어 나오게 된다제조업체는 같은 브랜드 내에서도 모델마다 일관성이 없습니다.
피지 를 찾아라
열 피지 는 드라이어 의 배기가스 도관 에 설치 되어 있다. 일반적으로 피지 에 접근 하기 위해 드라이어 의 뒷 패널 을 제거 해야 한다.피지 확인 및 문제 해결을 시도하기 전에 건조기에 전력을 끄는 것을 확인. 대부분의 드라이어는 220 볼트 벽 콘센트에 연결되므로 전원을 끊기 위해 단위를 분리 할 수 있습니다. 열 피지 모양과 크기는 다양합니다. 일부는 플라스틱으로 만들어집니다. 다른 것들은 금속입니다.크기가 1/4 ~ 2 인치 정도의 작은 장치를 찾으십시오., 배기가스 도크의 꼭대기에 바로 장착됩니다. 열 안전 장치에는 두 개의 가이드가 연결되어 있습니다.
바이패스 방법
열 퓨즈 가 불타 버렸는지 확인 하기 위한 신뢰성 있는 방법 은 일시적 으로 장치 를 우회 하는 것 이다. 그러나 이렇게 드라이어 를 작동 시키면 유혹 을 받을 수 있다.또는 건조기가 작동하면 피지 교체하는 것을 잊어. 피지 를 우회 하는 것 은 피지 가 잘못 되었는지 확인 하는 빠른 방법 일 뿐 이다. 영구적 인 해결책 이 아니다. 피지 로부터 두 개의 와이어 를 분리 하고, 점퍼 와이어 로 묶어,그 다음 건조기를 켜가열이 되면 열 피지기가 켜지고 교체해야 합니다.
멀티미터 테스트
더 나은, 더 빠른 테스트 수단은 가장 낮은 RX 설정에 설정된 전기 멀티테스터를 필요로 합니다.열 퓨즈에서 두 개의 와이어 전선을 제거하고 퓨즈에 각 와이어 단말에 multitester 프로브를 만져무궁무진한 판독을 받으면 피지트가 괜찮습니다. 무궁무진한 판독을 받으면 발사된 열 피지트가 있음을 나타냅니다.
문제 해결
피지처를 당신의 드라이어 브랜드와 모델에 정확히 맞는 피지처로 교체하고 피지처에 피지처가 타버린 이유를 확인하세요.하지만 다른 때는 다른 무언가가 실패하여 배기가스 온도가 상승하게 됩니다.문제 해결 전에 전원이 여전히 꺼져 있는지 확인하고, 공기 흐름을 제한하는 장애물을 위해 배기가스 도로를 검사그리고 모터가 구속되지 않도록. 당신은 또한 열 퓨즈와 함께 건조기 사이클 온도 조절기를 교체하고 싶을 수 있습니다. 이 온도 조절기가 고장 났다면, 그것은 아마도 열 퓨즈를 유발할 것입니다.
