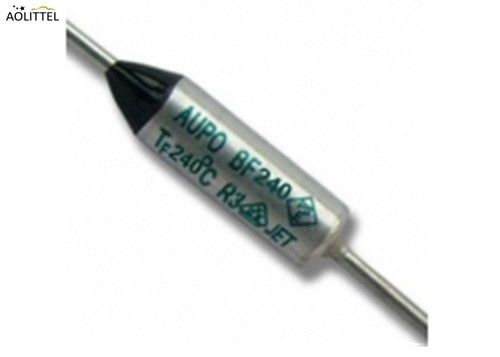

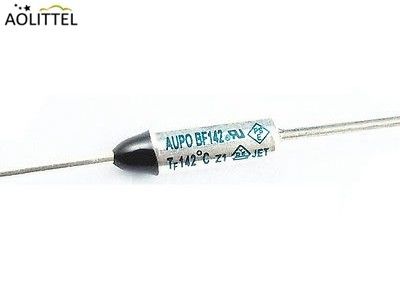

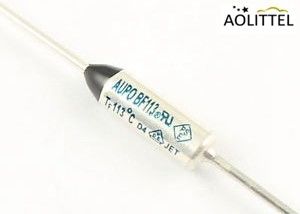

모터 보호 리미터 재설정 불가능 TF 172C 250V 10A AUPO TCO 열 차단 퓨즈 BF172(금속 케이스 포함)
Ao littel-Aupo 열 차단 퓨즈 소개
AUPO 열 차단 퓨즈는 1986년에 설립되었으며 열 링크(열 보호기) 연구 개발, 생산 및 판매를 전문으로 하는 첨단 하이테크 기업입니다. 10개 이상의 시리즈 100 모델 열 링크를 개발했으며 연간 생산성은 10억 개를 달성합니다. AUPO는 ISO9001을 기반으로 한 우수한 관리 시스템과 품질 보증 시스템 하에서 엄격하게 운영됩니다. 또한 당사의 제품은 UL, CUL, VDE, TUV, CSA, PSE, KTL-EK, CCC 등 국내외 다수의 안전연구소로부터 인정 및 인증을 받았습니다. 당사 자체 실험실은 UL 및 VDE로부터 증인 실험실로 인증을 받았습니다.
______________________________________________________________________________
다운로드________
제품개요
온도 차단 퓨즈(TCO)는 재설정되지 않고 열에 민감하며 단극, 상시 폐쇄 장치이며 다양한 기기에 사용하도록 고안되었습니다. 온도에 민감한 온도 차단 퓨즈는 온도가 온도 퓨즈 정격을 초과할 때 녹아서 전기 접점을 엽니다. . 열 차단 퓨즈는 전 세계 수십억 개의 제품에서 잠재적으로 위험한 과열 조건으로부터 보호해 줍니다.
표준 제품 제공 사항은 다음과 같습니다.
열 차단 퓨즈
* 메탈릭 케이스 타입 (Axial, Spring Action, Current : 10A ,15A)
* 저융점 합금형(Axial, 표면장력형, 전류 : 2A, 5A)
온도 조절기 고장, 팬 고장, 회전자 잠김, 무급유 작동 등과 같은 비정상적인 조건이 기기에 발생할 수 있는 경우 TCO는 쉽게 감지할 수 있는 위치에 연결되어야 합니다.
TCO는 TCO 자체에서 발생하는 열을 줄이도록 설계되었지만,
잘못된 연결 방법으로 인한 주변 온도 및 TCO의 작동 온도.
주변 온도와 TCO의 작동 온도 차이를 최소화하기 위해서는 정상 작동 시 TCO 연결 영역 주변에서 열 발생을 최소화할 수 있는 것이 좋습니다.
하지만 비정상적인 조건에서는 TCO 연결 부위에서 발열이 극대화될 수 있습니다.
사양
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ○ 보류 중; ● 승인됨 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
작업 설명
차원
단위:mm
애플리케이션
리드 연결 시 주의 사항
* TCO 씰이나 본체에 손상, 타거나 흠집, 균열, 과열이 발생하지 않도록 주의하십시오. 위와 같은 손상이 있는 경우에는 사용하지 마십시오.
* 리드선, 씰 또는 TCO 본체의 손상을 확인하기 위해 실험적인 조립 시험을 거쳐야 합니다.
* TCO에 전선 연결시 스플라이스(Splice)나 터미널(Terminal) 사용을 권장합니다. 접속부나 단자의 재질은 부식에 강해야 합니다.
* 스플라이스나 단자를 TCO에 고정할 때 TCO 본체가 손상되지 않도록 주의하세요. 접속부나 단자의 재질은 내열성이 낮은 것이어야 합니다. 잘못된 연결 방법으로 인해 과도한 과열이 발생하지 않도록 주의하십시오. 연결 와이어는 유연한 표준 와이어여야 합니다. 단선을 사용하는 경우 굽힘 공정을 사용하십시오.
납의 납땜
TCO 리드를 연결하기 위해 납땜을 사용하는 경우 다음 사항에 유의해야 합니다.
* 납 납땜 작업은 가능하면 TCO 본체에서 멀리 떨어진 곳에서 하십시오.
* TCO 본체로의 열전달을 최소화하도록 주의하십시오. 열전달을 방지하기 위한 적절한 수단이 제공되지 않을 경우 TCO 씰이나 몸체가 손상되거나 파손될 수 있습니다.
* 작업시간 단축을 위해 원하는 납땜 부위에 사전 납땜 공정을 실시합니다.
* 열을 방지하기 위한 납땜 방법.(방열판 사용)
* 기계적 보안은 납땜에만 의존해서는 안 됩니다.
* 납땜 시 전류가 내부 전기 접점이나 TCO 케이스를 통과해서는 안 됩니다. 과도한 전류가 흐르면 TCO 소자나 케이스가 손상됩니다.
* 납의 인장강도
당기는 힘은 2kg, 미는 힘은 0.5kg을 넘지 않아야 합니다.
* 케이스의 강점
케이스 본체를 묶을 때 무리한 힘을 가하면 변형이 발생하여 TCO의 정상적인 작동에 영향을 줍니다. 퓨즈가 제대로 작동하지 않을 수 있으므로 과도한 힘을 가하지 마십시오.
* 작동 온도 테스트
TCO를 챔버에 설치하고 Tf보다 20°C 낮은 온도까지 점차적으로 온도를 높인 다음 챔버와 테스트 제품의 온도를 동일하게 만들고 분당 1°C씩 온도를 높이면 퓨즈가 내부에서 작동합니다. 지정된 공차.
* 온도 상승 테스트
주변 온도(20~25)°C에서 TCO에 정상 작동 전압과 전류를 가하면 TCO의 온도가 상승합니다. 단, 온도 상승은 10°C를 넘지 않아야 합니다.
* 절연저항
온도 테스트를 실시한 후 500V 저항 측정기로 테스트할 때 절연 저항은 0.2Ω 이상이어야 합니다.
* 접촉저항 테스트
TCO의 두 리드 모두의 저항은 리드 길이 10mm 내에서 1.5Ω을 초과해서는 안 됩니다.
* 절연 내전압 시험
절연 저항 테스트를 수행한 후 TCO의 리드 사이에 AC 500V를 1분 동안 인가할 때 TCO가 고장 없이 유지되어야 합니다.
.
* 습도 테스트
TCO를 습도 90~95%, 아래 명시된 조건의 챔버에 500시간 동안 보관한 후 TCO는 작동 온도 테스트를 통과해야 합니다.
| TF | 챔버 온도 | 습기 |
| 100°C 이하 | 40±2℃ | 90~95% |
| 100°C 이상 | 65±2℃ |
*노화 테스트
TCO를 Tf보다 20 ± 3°C 낮은 온도에서 48시간 동안 유지한 후 TCO는 작동 온도 테스트를 통과해야 합니다.
* 온도 상승 그래프
기관 승인
| PN | UL/CUL | VDE | CCC | PSE | KTL |
| BF172 | E140847 | 40005418 | 2003010205052188 | JET0749-32001-1012 | SU05017-11004 |
회사 인증서
| 인증 표준:ISO 9001:2008 | 번호:CN99/16675 |
| 발행 날짜:2017년 3월 20일 | 만료일:2018년 9월 15일 |
| 발행자:SGS | |
| 인증 표준:ISO 14001 | 번호:CN13/30311 |
| 발행 날짜:2016년 2월 29일 | 만료일:2018년 9월 15일 |
| 발행자:SGS | 범위/범위:열 차단 설계 및 제조 |
| 인증 표준:OHSAS 18001 | 번호:CN16/30181 |
| 발행 날짜:2016년 2월 5일 | 만료일:2019년 2월 4일 |
| 발행자:SGS | 범위/범위:열 차단 설계 및 제조 |
