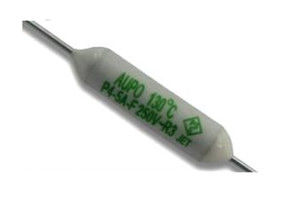

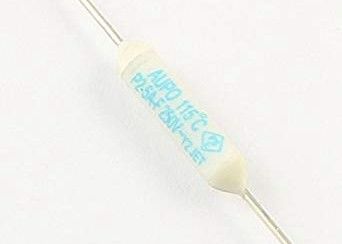

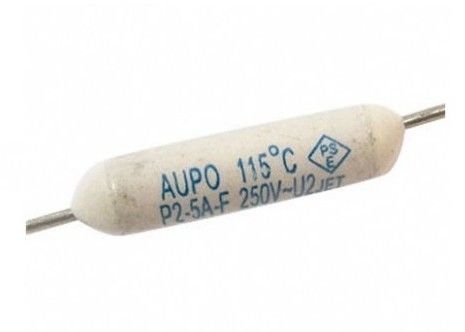

온도에 민감한 항상압 일회용 열 퓨즈 TF 단장 115C 250V 5A P2-5A-F 요리 기기용
열 퓨즈 및 열 절단
스콧 (SEFUSE) 와 PEPI의 열 퓨즈 - 열 퓨즈 또는 열 차단기는 일회용이며 재설정할 수 없습니다.전기 또는 전자 회로에서 궁극적인 열 보호를 제공하는 온도 민감 장치이 단발 퓨즈는 주로 온도 설정에 의해 정의되지만 최대 연속 전류를 적용 할 수있는 현재 등급에 의해 정의됩니다.
특징
더 높은 Tm 등급 & 더 빠른 반응
ROHS 및 REACH을 준수하는 제품
5A
차원
| 시리즈 | 차원 (mm) | ||||
| a | b | c | d | e | |
| P-F | 90.0±0.5 | 38±3 | Φ0.54±0.5 | Φ2.5±0.1 | 3.3 이하 |
| P-1A-F | 60.5±0.5 | 38±3 | Φ0.54±0.5 | Φ2.1±0.1 | 2.4 이하 |
| P-3A-F | 100.0±0.5 | 38±3 | Φ0.6±0.02 | Φ3.0±0.1 | 3.3 이하 |
| P-5A-F | 110.5±0.5 | 38±3 | Φ0.6±0.02 | Φ3.3±0.2 | 3.6 이하 |
사양
| 모델 NO | 가속기온도 | 융합 종료 온도 | 유지 온도 | 최대 온도 제한 | 가속 전류 | 정량 전압 |
| (Tf) | (Th) | (Tm) | (Ir) | (Ur) | ||
| P0-5A-F | 84°C | 82±2°C | 65°C | 200°C | 5A | 250V |
| P1-5A-F | 102°C | 98±2°C | 80°C | 200°C | 5A | 250V |
| P2-5A-F | 115°C | 112±3°C | 95°C | 200°C | 5A | 250V |
| P3-5A-F | 125°C | 120±3°C | 105°C | 200°C | 5A | 250V |
| P4-5A-F | 130°C | 126±2°C | 107°C | 200°C | 5A | 250V |
| P5-5A-F | 135°C | 131±3°C | 115°C | 200°C | 5A | 250V |
| P9-5A-F | 138°C | 135±2°C | 115°C | 200°C | 5A | 250V |
| P7-5A-F | 150°C | 145±3°C | 128°C | 200°C | 5A | 250V |
| P12-5A-F | 145°C | 140±2°C | 126°C | 200°C | 5A | 250V |
열 피지 를 시험 하는 방법
가전제품이 갑자기 작동을 멈추면, 먼저 해야 할 일은 열보전기가 고장 났는지 확인하는 것입니다. 항상 열보전기를 먼저 테스트하고 새 것을 구입하기 전에 해야 합니다.열 피지 는 가정용 기기 내 의 안전 장치 이다과열 시 전기 전력 흐름을 방해합니다. 열 안전 장치를 테스트하는 데 몇 분 밖에 걸리지 않습니다.
필요한 것: 오름미터 + 멀티미터 + 스크루드라이버
단계 1 - 가전 장치 를 끊는 것
첫째, 가전기를 전원 공급 장치에서 분리해야 합니다. 플러그를 꺼내서 할 수 있습니다.온도 퓨즈 를 시험 하기 전 에 가전 에 전력 공급 장치 가 없는지 확인 하십시오.
단계 2 - 열 피지 를 찾는 것
가정용 기기 안 에 있는 열 안전 장치 를 찾아라. 모든 열 안전 장치 가 같은 부분 에 위치 하지 않는다. 그것은 한 브랜드 에서 다른 브랜드 로 다를 수 있다.또한 어떤 종류의 가전 기기를 사용하는지에 따라 달라질 수 있습니다.일반적으로, 열 피지 는 두 가지 위치 에서 발견 될 수 있습니다: 뒷 패널 또는 아래 발가락 패널 뒤에.
단계 3 - 열 피지 를 발견 한다
후방 패널 뒤쪽에 열 피지 가 설치 되어 있는 경우, 스크루드라이버로 스크루를 제거 하십시오.다른 한편으로, 피지 큐브가 앞쪽에 어딘가에 위치하면, 금속 클립을 누르기 위해 스크루드라이버를 사용하여 패널을 제거하십시오.패널의 가장자리에서 약 4 인치방아쇠가 풀려날 때 방아쇠를 옆으로 내려놓고 필요한 모든 테스트와 수리를 할 때까지 그대로 두십시오.그리고 2개의 전선이 연결되어 있습니다.이 2개의 전선을 제거해야 합니다.
4단계 - 오름 미터 를 사용 하는 것
온도 퓨즈를 테스트하기 위해 오프미터 또는 디지털 멀티미터가 필요합니다. 당신은 Rx1 설정으로 오프미터 조정해야합니다. 당신은 오프미터에 익숙하지 않은 경우,이것은 온도 피우스가 가전 시스템에 전기를 공급하는지 아닌지를 확인하는 장치입니다..
오름 미터 또는 디지털 멀티미터의 탐사선이 피질의 가장자리에 닿도록 허용합니다. 장치는 화면에 판독을 표시해야합니다. 주의 깊게 읽으십시오.그리고 피지트가 깨졌는지 아닌지를 판단하는 데 도움이 될 것입니다.오hm미터의 바늘이 0으로 바뀌면 새로운 피지스를 교체할 필요가 없습니다.오hm미터의 바늘이 움직이지 않으면 새로운 열 피지 큐브를 설치해야 합니다..
열 퓨즈 를 조정 할 수 없다는 점 을 명심 하십시오. 그 가 고장 나 고장 나 있는 것 을 발견 한다면 즉시 교체 해야 합니다.
