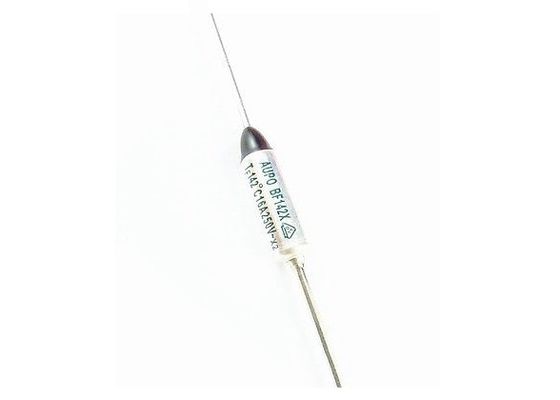

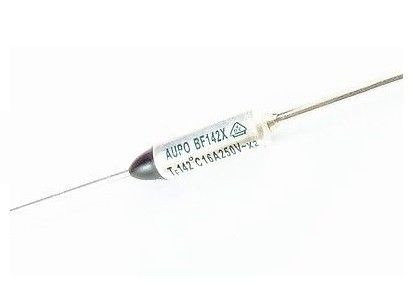

Aupo 열 절단 피지 TF 142 ° C 250V 16A BF142X 축성 납 금속 케이스 온도 VDE ROHS CCC와 온도 조절 피지
적용
통신:모바일 터미널
오토: 에어컨과 가열된 ABS
가전용 전기 기기:소야 우유 기계/머리 건조기/전기 아이언 전기 물 난방기 주스 추출기더 많은
광전력 알로겐 램프/LED/스타 콘덴서
배터리 충전
난산업 제어 및 자동화:로봇
크기 (mm)
사양
|
부분 번호 |
등급 기능 Temp. |
융합 해제 온도 | 온도를 유지해 |
최대 템프.리미트 |
등급 전류 |
등급 전압 |
| P/N | (Tf) | (Th) | (Tm) | (Ir) | (Ur) | |
| BF73X | 73°C | 70±2°C | 58°C | 150°C | 16A | 250V |
| BF77X | 77°C | 74±2°C | 62°C | 150°C | 16A | 250V |
| BF84 | 84°C | 82±2°C | 69°C | 150°C | 16A | 250V |
| BF94X | 94°C | 90±2°C | 79°C | 150°C | 16A | 250V |
| BF99X | 99°C | 95±2°C | 84°C | 150°C | 16A | 250V |
| BF104X | 104°C | 101±2°C | 90°C | 150°C | 16A | 250V |

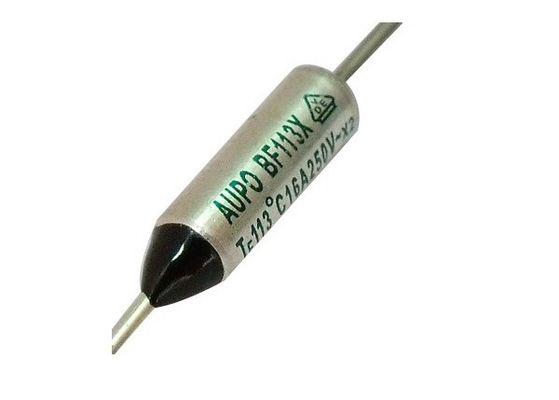

| BF113X | 113°C | 110±2°C | 98°C | 150°C | 16A | 250V |
| BF117X | 117°C | 114±2°C | 102°C | 160°C | 16A | 250V |
| BF121X | 121°C | 118±2°C | 106°C | 160°C | 16A | 250V |
| BF133X | 133°C | 131+2/-3°C | 119°C | 160°C | 16A | 250V |
| BF142X | 142°C | 138+2/-3°C | 127°C | 160°C | 16A | 250V |
| BF157X | 157°C | 154+2/-3°C | 142°C | 172°C | 16A | 250V |
| BF172X | 172°C | 169+2/-3°C | 157°C | 189°C | 16A | 250V |
| BF184X | 184°C | 181±2°C | 169°C | 210°C | 16A | 250V |
| BF192X | 192°C | 189±2°C | 177°C | 250°C | 16A | 250V |
| BF229X | 229°C | 226±2°C | 201°C | 380°C | 16A | 250V |
| BF240X | 240°C | 236±2°C | 201°C | 300°C | 16A | 250V |
| BF257X | 257°C | 254±2°C | 200°C | 450°C | 16A | 250V |
환경
1) RoHS 환경 지침을 준수합니다.
2) SONY SS - 00259을 준수합니다.
3) REACH 규정의 SVHC (고위 주의성 물질) 물질 함량을 준수
요구사항
포장
작은 패키지는 100pcs를 포함합니다. 큰 패키지는 10개의 작은 패키지를 포함합니다.
1000pcs 열 절단 (10 × 100pcs) 포함
AUPO 열 연결 목록
설계 및 사용의 일반적인 질문
열 차단은 정확하고 안정적인 안전 부품입니다. TCO는 잘못된 설계, 설치 및 작업 환경으로 인해 비정상적으로 융합됩니다. TCO를 올바르게 사용하기 위해,여기 당신의 참조에 대한 몇 가지 정보가 있습니다.
Q: 기술 용어 (기술 용어) 가용 작동 온도 (Tf), 유지 온도 ((Th), 최대 온도 제한 (Tm) 의 의미는 무엇입니까?
A: 기술 용어 설명에 참조하십시오. (명사의 설명)
Q: 열 차단기를 전류 피지로 사용할 수 있습니까?
A: 답은 '아니오'입니다. TCO는 온도에 민감합니다. CTO를 엄격히 필요한 전류와 전압 아래에서 사용합니다.
Q: 왜 용접 후 TCO를 위한 유도체가 없는가? 왜 TCO는 용접 및 고정 후 테스트에서 열려있을 수 있는가? 어떻게 이런 종류의 문제를 피할 수 있는가?
A: 이것은 아마도 용접의 온도 때문일 수 있습니다. 용접 과정에서, TCO의 주변 온도는 작동 지점에 도달했습니다. 결과적으로,TCO가 융합되거나 심각한 손상을 입을 수 있습니다.용접점은 CTO에 너무 가깝고, 용접 시간은 너무 길고, 용접 온도는 너무 높습니다.
CTO에 대한 피해를 줄이고 피하기 위해 고객들이 다음 팁에 주의를 기울여야 한다고 제안합니다.
1용접점과 CTO의 몸 사이의 거리는 10mm를 넘어야합니다. (그림 4에 나타났습니다.)
2용접 시간은 3초 미만입니다.
3용접 장치는 수동 용접 시 사용되어야 합니다.예를 들어 알루미늄 블록을 클립 (또는 열을 분산시키는 데 좋은 다른 금속) 로 열을 분산시키는 데 도움이 납 전선.
4용접 후 냉각 액체 (알코올과 같은) 에 납 전선을 몰아 넣으십시오.
