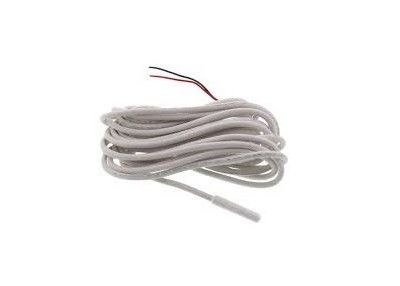

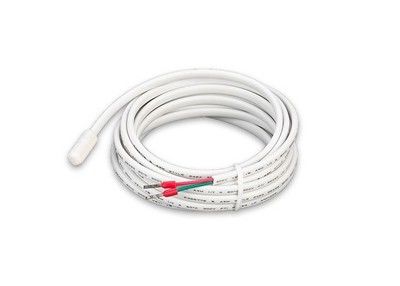

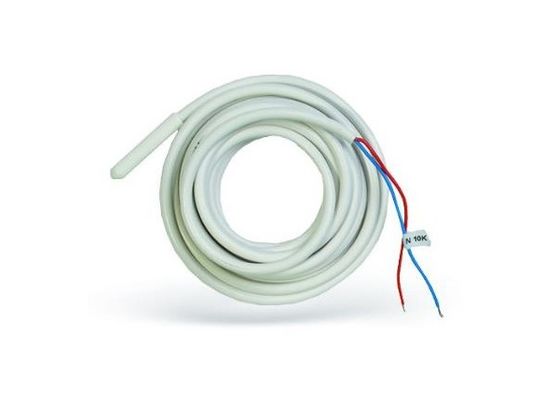

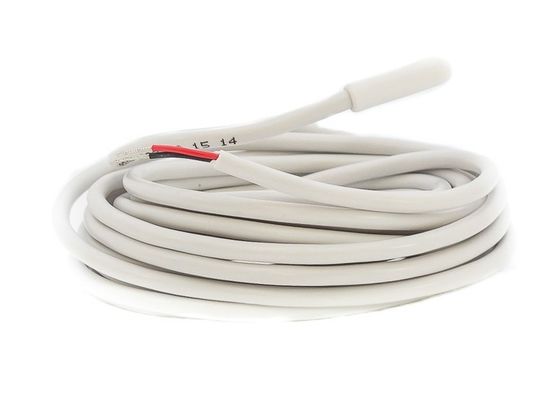

PVC 오버 폼드 원격실 온도 계열 난방 케이블 바닥 없는 마이크로 온도 센서 프로브 10KΩ 3950K 6.5x25mm
전반적인 설명
프로브와 센서는 습기가 문제가 되는 곳인 습한 방이나 욕실의 온도를 제어하는 데 사용됩니다. 과열이 손상을 줄 수있는 바닥 온도를 제어 할 수도 있습니다.
(주) (주)
다운로드________
재료
| 아니 | 소재 이름 | 재료 및 사양 |
| 1. | 원소 | R25=10KΩ±1% B25/50=3950K±1% DC |
| 2. | 코팅 | NTC는 PVC가 너무 많이 형성된 물질로 캡슐화되었습니다. (백색) |
| 3 | 케이블 특징 |
UL2464-22AWG 백색 PVC 평면 자켓 와이어 80°C 300V
|
| 4. | 철자 끝 | 캔 |
| 차원 | ||||
| A | B | C | D | L |
| 6.5 | 20 | 25±5 | 3±1 | 필요에 따라 |
공연
| 아니 | 항목 | 표지 | 시험 조건 | 미네 | 아니지. | 맥스 | 단위 |
| 1. | 25°C의 저항 | R25 |
Ta=25±0.05°C PT¥0.1mW |
9.9 | 10.0 | 10.1 | kΩ |
| 2. | B 값 | B25/50 | 3910.5 | 3950 | 3989.5 | k | |
| 3. | 분산 요인 | σ | 조용한 공중에 | 약 2 | mW/°C | ||
| 4. | 응답 시간 | τ | 흐르는 물이 있나니 | 약 15년 | 초 | ||
| 5. | 전압을 견딜 수 있는 장치 | / | 1500VAC 2초 | 고장이 없습니다. | 세크 | ||
| 6. | 단열 저항 | 500VDC | ¥100 | MΩ | |||
| 7. | 작동 온도 범위 | / | / | -30 | / | +105 | °C |
건조 및 단단한 벽 설치
미스코 히트 0.5M2 쌍용 전도 전기 바닥 난방 매트
저항 대 온도 표
| R-T 변환 표 | ||||||||
| R25=10KΩ±1% B25/50=3950K±1% | ||||||||
| T/°C | Rmin | Rcen | Rmax | T/°C | Rmin | Rcen | Rmax | |
| -40 | 335.811 | 351.495 | 367.875 | -5 | 41.735 | 42.774 | 43.834 | |
| -39 | 314.029 | 328.472 | 343.546 | -4 | 39.599 | 40.563 | 41.547 | |
| -38 | 293.803 | 307.110 | 320.988 | -3 | 37.586 | 38.480 | 39.392 | |
| -37 | 275.015 | 287.279 | 300.060 | -2 | 35.686 | 36.517 | 37.363 | |
| -36 | 257.552 | 268.859 | 280.635 | -1 | 33.894 | 34.665 | 35.450 | |
| -35 | 241.313 | 251.741 | 262.595 | 0 | 32.203 | 32.919 | 33.646 | |
| -34 | 226.204 | 235.826 | 245.832 | 1 | 30.607 | 31.270 | 31.945 | |
| -33 | 212.141 | 221.021 | 230.250 | 2 | 29.099 | 29.715 | 30.340 | |
| -32 | 199.044 | 207.242 | 215.757 | 3 | 27.674 | 28.246 | 28.826 | |
| -31 | 186.841 | 194.412 | 202.270 | 4 | 26.328 | 26.858 | 27.396 | |
| -30 | 175.465 | 182.460 | 189.714 | 5 | 25.055 | 25.547 | 26.045 | |
| -29 | 164.856 | 171.320 | 178.019 | 6 | 23.851 | 24.307 | 24.769 | |
| -28 | 154.957 | 160.932 | 167.120 | 7 | 22.712 | 23.135 | 23.563 | |
| -27 | 145.716 | 151.241 | 156.959 | 8 | 21.634 | 22.026 | 22.423 | |
| -26 | 137.086 | 142.196 | 147.481 | 9 | 20.614 | 20.977 | 21.345 | |
| -25 | 129.022 | 133.750 | 138.636 | 10 | 19.650 | 19.987 | 20.327 | |
| -24 | 121.485 | 125.859 | 130.378 | 11 | 18.733 | 19.044 | 19.359 | |
| -23 | 114.435 | 118.485 | 122.665 | 12 | 17.865 | 18.154 | 18.445 | |
| - 22 | 107.840 | 111.589 | 115.457 | 13 | 17.043 | 17.310 | 17.579 | |
| -21 | 101.667 | 105.139 | 108.718 | 14 | 16.264 | 16.510 | 16.759 | |
| - 20 | 95.886 | 99.102 | 102.415 | 15 | 15.524 | 15.752 | 15.982 | |
| -19 | 90.471 | 93.450 | 96.518 | 16 | 14.823 | 15.034 | 15.246 | |
| -18세 | 85.395 | 88.156 | 90.997 | 17 | 14.157 | 14.352 | 14.548 | |
| -17번 | 80.636 | 83.195 | 85.826 | 18 | 13.525 | 13.705 | 13.885 | |
| -16 | 76.173 | 78.544 | 80.982 | 19 | 12.925 | 13.090 | 13.257 | |
| -15 | 71.984 | 74.183 | 76.441 | 20 | 12.354 | 12.507 | 12.660 | |
| -14 | 68.052 | 70.091 | 72.184 | 21 | 11.813 | 11.953 | 12.094 | |
| -13 | 64.359 | 66.250 | 68.189 | 22 | 11.298 | 11.427 | 11.557 | |
| -12 | 60.889 | 62.643 | 64.441 | 23 | 10.808 | 10.927 | 11.046 | |
| -11 | 57.628 | 59.255 | 60.922 | 24 | 10.342 | 10.452 | 10.561 | |
| -10 | 54.562 | 56.071 | 57.617 | 25 | 9.900 | 10.000 | 10.100 | |
| -9 | 51.677 | 53.078 | 54.511 | 26 | 9.470 | 9.570 | 9.670 | |
| -8 | 48.963 | 50.263 | 51.592 | 27 | 9.061 | 9.161 | 9.260 | |
| -7 | 46.408 | 47.614 | 48.847 | 28 | 8.672 | 8.771 | 8.871 | |
| -6 | 44.002 | 45.121 | 46.264 | 29 | 8.302 | 8.401 | 8.499 | |
| R-T 변환 표 | ||||||||
| R25=10KΩ±1% B25/50=3950K±1% | ||||||||
| T/°C | Rmin | Rcen | Rmax | T/°C | Rmin | Rcen | Rmax | |
| 30 | 7.950 | 8.048 | 8.146 | 67 | 1.881 | 1.932 | 1.984 | |
| 31 | 7.615 | 7.712 | 7.809 | 68 | 1.817 | 1.866 | 1.917 | |
| 32 | 7.295 | 7.391 | 7.488 | 69 | 1.754 | 1.803 | 1.852 | |
| 33 | 6.991 | 7.086 | 7.182 | 70 | 1.695 | 1.742 | 1.790 | |
| 34 | 6.702 | 6.795 | 6.890 | 71 | 1.637 | 1.684 | 1.731 | |
| 35 | 6.425 | 6.518 | 6.612 | 72 | 1.582 | 1.627 | 1.674 | |
| 36 | 6.162 | 6.254 | 6.346 | 73 | 1.529 | 1.573 | 1.619 | |
| 37 | 5.911 | 6.001 | 6.092 | 74 | 1.478 | 1.521 | 1.566 | |
| 38 | 5.672 | 5.761 | 5.850 | 75 | 1.429 | 1.471 | 1.515 | |
| 39 | 5.443 | 5.531 | 5.619 | 76 | 1.382 | 1.423 | 1.466 | |
| 40 | 5.225 | 5.311 | 5.398 | 77 | 1.336 | 1.377 | 1.419 | |
| 41 | 5.017 | 5.102 | 5.188 | 78 | 1.293 | 1.332 | 1.373 | |
| 42 | 4.818 | 4.902 | 4.986 | 79 | 1.251 | 1.289 | 1.329 | |
| 43 | 4.628 | 4.710 | 4.794 | 80 | 1.210 | 1.248 | 1.287 | |
| 44 | 4.447 | 4.528 | 4.609 | 81 | 1.171 | 1.208 | 1.246 | |
| 45 | 4.274 | 4.353 | 4.433 | 82 | 1.134 | 1.170 | 1.207 | |
| 46 | 4.108 | 4.186 | 4.265 | 83 | 1.098 | 1.133 | 1.170 | |
| 47 | 3.950 | 4.026 | 4.104 | 84 | 1.063 | 1.097 | 1.133 | |
| 48 | 3.799 | 3.874 | 3.950 | 85 | 1.029 | 1.063 | 1.098 | |
| 49 | 3.654 | 3.728 | 3.802 | 86 | 0.997 | 1.030 | 1.064 | |
| 50 | 3.515 | 3.588 | 3.661 | 87 | 0.966 | 0.998 | 1.032 | |
| 51 | 3.383 | 3.454 | 3.526 | 88 | 0.936 | 0.968 | 1.000 | |
| 52 | 3.256 | 3.326 | 3.396 | 89 | 0.907 | 0.938 | 0.970 | |
| 53 | 3.135 | 3.203 | 3.272 | 90 | 0.879 | 0.909 | 0.941 | |
| 54 | 3.019 | 3.085 | 3.153 | 91 | 0.852 | 0.882 | 0.912 | |
| 55 | 2.907 | 2.973 | 3.039 | 92 | 0.826 | 0.855 | 0.885 | |
| 56 | 2.801 | 2.865 | 2.930 | 93 | 0.801 | 0.829 | 0.859 | |
| 57 | 2.699 | 2.761 | 2.825 | 94 | 0.777 | 0.805 | 0.833 | |
| 58 | 2.601 | 2.662 | 2.724 | 95 | 0.753 | 0.781 | 0.809 | |
| 59 | 2.507 | 2.567 | 2.628 | 96 | 0.731 | 0.758 | 0.785 | |
| 60 | 2.417 | 2.476 | 2.535 | 97 | 0.709 | 0.735 | 0.762 | |
| 61 | 2.330 | 2.388 | 2.447 | 98 | 0.688 | 0.714 | 0.740 | |
| 62 | 2.248 | 2.304 | 2.361 | 99 | 0.668 | 0.693 | 0.719 | |
| 63 | 2.168 | 2.223 | 2.280 | 100 | 0.648 | 0.673 | 0.698 | |
| 64 | 2.092 | 2.146 | 2.201 | 101 | 0.629 | 0.653 | 0.678 | |
| 65 | 2.019 | 2.072 | 2.126 | 102 | 0.611 | 0.635 | 0.659 | |
| 66 | 1.949 | 2.000 | 2.053 | 103 | 0.593 | 0.616 | 0.640 | |
바닥 센서 탐사기는 무엇이고 어떻게 작동할까요?
모든 aolittel 전기 바닥 난방 온도계는 바닥 온도를 모니터링하기 위해 바닥 센서 탐사기를 사용할 수 있도록 구성되어야합니다.이것은 작동 온도를 제어하고 에너지 청구서에 긍정적 영향을 가장 정확한 방법입니다.
센서 프로브는 길이가 3m, 두께 4mm이며 유도체, 바닥 또는 단열판의 굴곡에 배치되어야합니다. 센서 케이블을 최대 50m까지 확장 할 수 있습니다.
수송선은 지름이 11mm이며 필요하다면 제거 또는 교체하는 것을 용이하게 사용해야합니다.
Sensor probes should always be installed in a clear area of the floor (internal doorways are a good spot) away from any other hot or cold influence such as hot water pipes or large glazed elevations and never under a rug카펫은 방열제로 작용하여 바닥에 열을 유지시키고 온도를 높입니다.
센서 탐사선을 카펫으로 덮으면 바닥의 나머지 부분은 차가워집니다. 왜냐하면 온도 조절기는 바닥의 가장 뜨거운 부분을 감시하기 때문입니다.
실제 센서는 케이블 끝에 있는 모듈 안에 있고 바닥 온도를 지속적으로 모니터링하는 방식으로 작동합니다.
온도 데이터는 다시 온도 조절기에 전송됩니다. 미리 설정된 일정으로 작동하면 원하는 바닥 온도를 자동으로 유지합니다.
