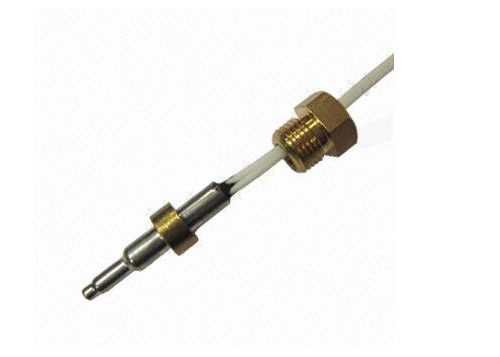

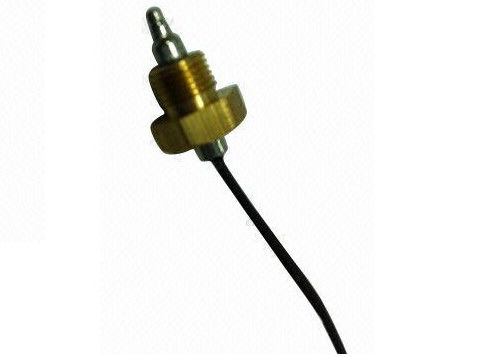

스테인레스 스틸 호스팅 청동 반지 열기원 NTC 온도 센서 100KOhm 3950 물 난방기와 커피 메이커
신청서
차량 냉각액 센서
전기용 물 난방기
소형 가전용 제어장치 (보일러, 커피 메이커 등)
(주) (주)
다운로드_______
특징
스테인리스 스틸 가루
부식 저항성 우수
작은 끝 크기
유체 침수 애플리케이션에 대한 빠른 응답 시간
주문에 따라 대체 가구, 유선 재료가 제공됩니다.
차원 도면(mm)
| 아니죠 | 소재 | 사양 | 재료의 질감 |
| 1. |
센서 요소
|
R25=100KΩ±1% B25/50=3950K±1% | |
| 2. | 주택 |
3단계 총알 가구, 구리 반지 6.8*3.4+4.0*23 |
SUS |
| 3. | 에포크시 樹脂 | NZ-4 고온 접착제 검은색 | |
| 4. | 열 수축 튜브 | ¥1.0*10MM+2 | |
| 5. | 케이블 | UL1332 26AWG2C TS 검은색 | PVC |
| 6. | 케이블 커버 | TPE | 큐 |
| 7. | 커넥터 | 2P 흰색 | PVC |
전기 성능
| 계열번호 | 항목 | 기호 | 시험 조건 | 미네 | 아니지. | 맥스 | 단위 |
| 1. | 저항성 25°C | R25 |
Ta=0±0.05°C PT¥0.1mW |
99 | 100 | 101 | kΩ |
| 2. | B 값 | B25/50 | 3910.5 | 3950 | 3989.5 | k | |
| 3. | 열 분산 상수 | δ | T1=85±0.2°C,Ta=25±1°C | / | 3.0 | / | mw/°C |
| 4. |
열시간 상수 (물 속에) |
τ | Ta=25±0.5°C 25°C-50°C/63.2% | / | 2 | / | 초 |
| 5. | 단열 시험 | / | 300VDC 1초 | 100 | / | / | MΩ |
| 6. | 시험 을 견디는 것 | / | AC1050V 3mA 2초 | / | / | 5 | 세크 |
| 7. | 제품 작동 온도 범위 | / | / | -30 | / | +180 | °C |
올바른 온도 센서를 선택하는 방법?
1저항 값
2저항 온도 특성
3저항성, 온도성
4작동 온도
5장착 및 조립
6구성
7비용
8특별 요구 사항
저항 값
NTC 열역은 일반적으로 25 °C의 저항 값으로 지정되거나 참조됩니다. 그러나,작동 온도 범위의 극한에서 최소 및 최대 저항 값을 고려하는 것도 똑같이 중요합니다..
저항 온도 특성
온도 조절기는 온도 허용량 또는 단 하나의 온도 포인트 또는 온도 범위에서 저항 허용량으로 지정될 수 있습니다.
구성

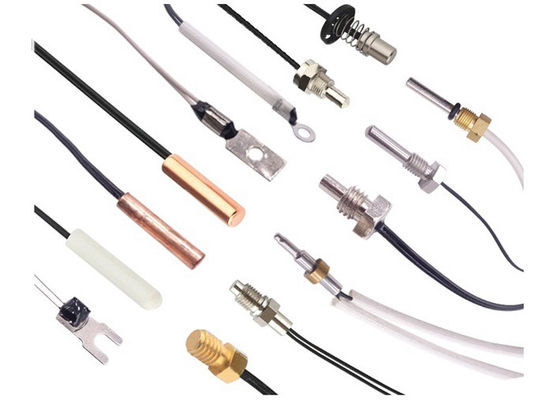

NTC 온도 변압기는 여러 가지 형태로 제공됩니다: 맨 디스크, 맨 칩, 유리 코팅 진주, 방사선 선도, 얇은 필름, 표면 장착 등. 납 장착 된 스타일은 다양한 가구, 납 길이,그리고 캡슐화.
장착
응용 프로그램에 따라 장착 방법은 나사 장착, 파이프 스트랩, 테이프 또는 접착 등 다양합니다. 자세한 내용은 판매 담당자에게 문의하십시오.
특별 요구 사항
공간 제한, 열악한 환경, 반응 시간과 같은 특별한 요구 사항이 고려되어야하면 판매 담당자에게 알려주십시오.
