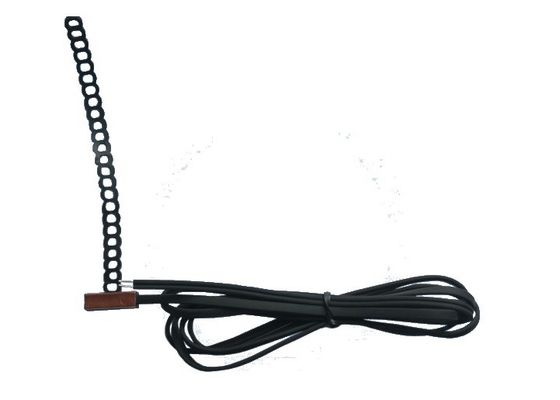

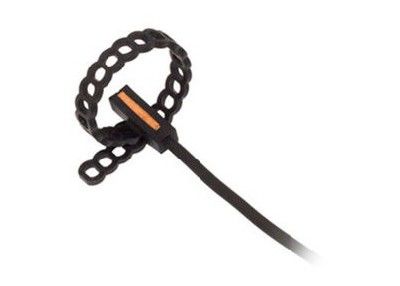

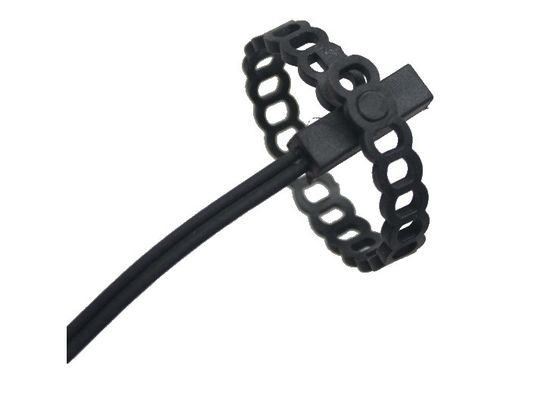

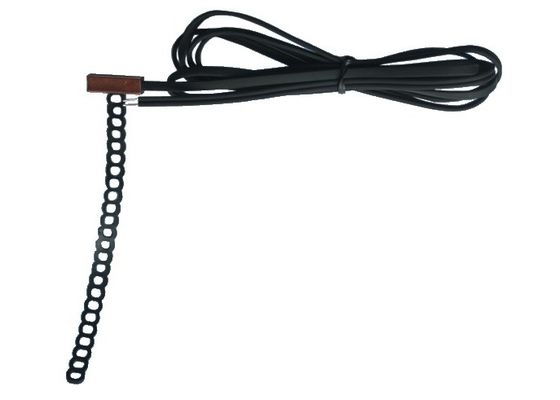

주조한 IP67에 관 클립-온 신청을 위한 동관을 가진 반지 TPE NTC 온도 조사 2MT에 결박을 방수 처리하십시오
묘사
, 열가소성 고무 케이스 및 동관과 더불어 관에 측정을 위해 적당한 빠른 응답 시간과 보호 정도 사이 제일 타협입니다. 쉽고 빠른 설치 및 제거를 허용. 이 조사는 고객 요구에 customizable 입니다.
신청 분야
열 펌프
가열
온수 난방기
기술적인 자료
| 온도 편차 | (- 50+110) °C |
| 보호의 정도 | IP67 |
| 감지기 | NTC-PTC-PT100-PT1000- (감지기는 더 요청에 유효합니다) |
| 케이스 물자 | Thermplastic 고무와 구리 |
| 케이블 물자 | TPE |
| 맨끝 | , 핀 주석으로 입혀, 연결관 (다른 맨끝은 요청에 유효합니다) |
| 응답 시간 | 대략 15 SEC (윤곽에 따라) |
| 표를 하기 | 케이블, customizable 상표에 레이저 표하기 (요청에) |
| NTC 서미스터 | R25: 10K±1%, B25/85: 3977±1% |
| 유숙 | 6*20mm 동판 |
| 납선 | 편평한 AWG26*2C TPE (B 유형) |
| 소산 인자 | 대략 2 mW/C |
| 저항 전압 (SEC.) | 1500VAC 2Sec. |
| 절연 저항 (MΩ) | 500VDC, ≧100 |
크기 (mm)
온도 감지기의 5가지의 유형
1. 열전대: 1개의 끝에 2개의 닮지 않은 금속을 결합해서 하는 온도 감지기의 유형입니다. 결합된 끝은 열 접합으로 불립니다. 이 닮지 않은 금속의 다른 끝은 찬 끝 또는 냉접점으로 불립니다. 냉접점은 열전대 물자 적 마지막 관점에 실제로 형성됩니다. 열 접합과 냉접점 사이 온도에 있는 다름이 있는 경우에, 작은 전압은 창조됩니다. 이 전압은 EMF (전력)로 불리고 온도를 나타내기 위하여 측정되고 차례로 사용될 수 있습니다.
2. RTD는 그의 저항이 온도로 변화하는 온도 느끼는 장치입니다. 니켈 또는 구리에게서 한 장치가 드물지 않더라도 백금에서 전형적으로 건축해, RTDs는 철사 부상, 박막 같이 많은 다른 모양을 가지고 갈 수 있습니다. RTD의 맞은편에 저항을 측정하기 위하여는, 일정한 현재를 적용하고, 유래 전압을 측정하고, RTD 저항을 결정하십시오. 온도에 RTDs 전시회 상당히 선형 저항은 그들의 작동 지구에 구부리고, 어떤 비선형성든지 높게 예상할 수 있고습니다 반복 가능 입니다. 온도를 측정하는 PT100 RTD 평가 널 용도 표면 산 RTD. 외부 2개, 3개 또는 4 철사 PT100는 또한 오지에 있는 측정 온도와 연관될 수 있습니다. RTDs는 일정 전류원을 사용하여 치우칩니다. 전력 흩어지기 때문에 각자 열을 감소시키기 위하여, 현재 크기는 적당히 낮. 숫자에서 보인 회로는 참고 전압 일정 전류원 용도, 1개의 증폭기 및 PNP 트랜지스터입니다.
3.Thermistors: RTD와 유사한, 서미스터는 그의 저항이 온도로 변화하는 온도 느끼는 장치입니다. 서미스터는, 그러나, 반도체 물자에게서 합니다. 저항은 RTD와 같은 방식으로 결의가 굳습니다, 그러나 서미스터는 높게 비선형 저항을 대 온도 곡선 전시합니다. 따라서, 서미스터 운영 범위에서 우리는 아주 작은 온도 변화를 위해 큰 저항 변화를 볼 수 있습니다. 이것은 매우 민감한 장치를 위해, 세트 점 신청에 대하 이상 만듭니다.
4.Semiconductor 감지기: 그들은 전압 산출, 현재 산출, 디지털 출력, 저항 산출 실리콘과 다이오드 온도 감지기 같이 다른 유형으로 분류됩니다. 현대 반도체 온도 감지기는 고정확도를 제안하고 대략 +150°C. 내부 증폭기에 55°C의 운영 범위에 높은 선형성은 10mV/°C.와 같은 편리한 가치에 산출을 오를 수 있습니다. 그들은 또한 넓은 온도 편차 열전대를 위한 차 접속점 보상 회로에 유용합니다. 온도 감지기의 이 유형에 관하여 적요 아래에 상세히 설명됩니다.
