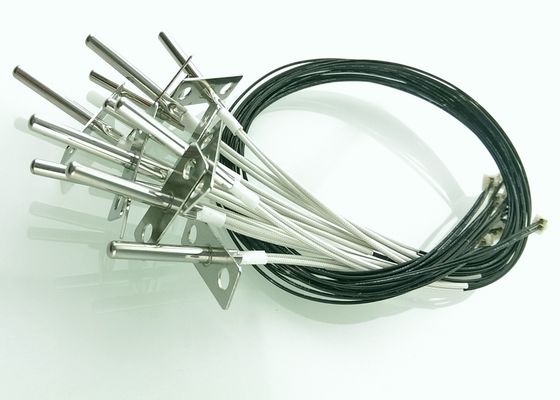

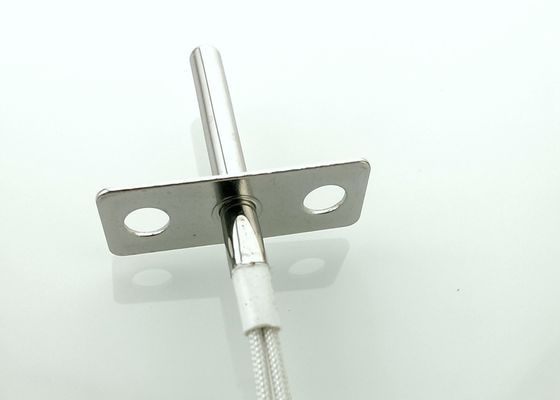

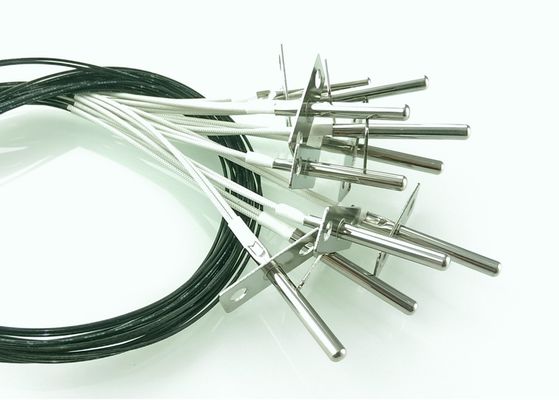

높은 온도 부엌 보조 냉장고 범위 오븐 프로브 마이크로 온도 센서 100K 3950 4x50mm 스테인리스 스틸
설명
온도 탐사기는 로스트와 조류를 원하는 내부 온도에 맞춰 요리할 수 있게 해줍니다. 고기가 완성되었는지 아닌지를 판단하는 추측 작업을 제거합니다.당신은 오븐을 구워서 온도 프로브를 사용할 수 있습니다, 컨벡션 베이크, 또는 컨벡션 로스트. 온도 프로브를 사용할 때, 내부 온도는 100°F에 도달하면 디스플레이에 표시됩니다.
- - - - - - - - -
다운로드________
차원(mm)
| 아니 | 구성요소 | 소재 및 사양 | Q'TY | 참고 사항 |
| 1. | 주택 | ø4×50+12×20 스테인리스 스틸 | 1 | |
| 2. | 원소 | R25=100KΩ±1% B25/50=3950K±1% DD | 1 | |
| 3. | 유선 | UL3122# 24AWG 200°C 300V L=800mm | 2 | 흰색 |
| 4. | 껍질 | ø4 60±5 유리섬유 파이프 | 1 | 흰색 |
| 5. | 터미널 | 껍질 껍질 접착 |
| 아니 | 항목 | 표지 | 시험 조건 | 미네 | 정상값 | 맥스 | 단위 |
| 1. | 25°C의 저항 | R25 |
Ta=200±0.05°C PT¥0.1mW |
9.9 | 10 | 10.1 | KΩ |
| 2. | B 값 | B25/50 | |
3910.5 | 3950 | 3989.5 | k |
| 3. | 분산 요인 | σ | Ta=25±0.5°C | 2.5 | / | mw/°C | |
| 4. | 시간 상수 | τ | Ta=25±0.5°C | / | / | 20 | 초 |
| 5. | 단열 저항 | / | 500VDC | 100 | / | / | MΩ |
| 6. | 전압을 견딜 수 있습니다 | / | 1500V AC (3mA) | 5 | / | / | 세크 |
| 7. | 작동 온도 범위 | / | / | -10 | / | +200 (주) | °C |
|
|
|
|
|
| 아니 | 항목 | 기술 요구 사항 | 시험 조건 및 방법 |
| 1. | 고온 테스트 |
DR/R25£±3%
DB/B£±3%
저항 전압은 변하지 않습니다. 방열 성능 손상이 없는 외모 |
200±5°C, 500±24시간 전력, DC0.2mA |
| 2. | 낮은 온도 | -10±5°C, 500±24시간 전력, DC0.2mA | |
| 3. | 수분 테스트를 견뎌내십시오. | 환경 55±2°C,90%-95%RH에서 240±24시간 보관 | |
| 4. | 온도 사이클 테스트 | 20°C×30min→실온.×10min→ 100°C 물에서×30min→실온.×10min 10회 주기 | |
| 5 | 부하 전기화 시험 | DC1mA로 전력, 500시간 방온과 습기 | |
| 6 | 튼튼성 검사 | 2kg의 힘을 가하면 1분 정도 걸립니다. | |
| 7 | 낙하 테스트 | 1m 높이에서 콘크리트 바닥에 자유로이 떨어집니다. 10 사이클. | |
| 8 | 진동 테스트 | 주파수 범위:1055HZ 전체 진폭 1.52mm 1주기 1분, 방향과 시간 X,Y,Z 축 각각 2시간 | |
| 9 | 굽기 시험 | 180° 굽는 위치 와이어와 에포시 樹脂.뒤와 앞 10 번 |
오븐 온도 센서를 어떻게 확인할까요?
장애 된 오븐 센서는 전자 제어 오븐에서 F3 또는 F4 오류 메시지에 가장 자주 책임이 있습니다. 또한 F1, F2, F5, F10, F30, F31, F3-E0, F3-E1, F3-E2,F3-E3, E0-F3, E1-F3, E2-F3 및 E3-F3 오류 메시지와 제어 장치의 잘못된 온도 표시.
센서 프로브 자체는 종종 F3 또는 F4 고장 코드 원인이지만 확실하지 않습니다.제어기와 센서 사이의 배선 배열의 문제 또는 전자 제어 자체는 각각 동일한 오류 코드를 표시하는 결과를 초래할 수 있습니다.고장 상태의 실제 원인을 고립 할 필요가 있습니다.
대부분의 오븐 센서는 오븐 구멍 내부의 뒷 벽에 고정된 장착판을 가지고 있습니다.그 장착판은 일반적으로 2 개의 나사기로 고정되어 있습니다..
오븐 센서 테스트
센서 테스트는 문제가 발생하는 동안 수행되어야 합니다.오븐 기능이 선택되자마자 문제가 발생하고 가열이 시작되기 전에도 센서 자체를 테스트하여 스펙 내에서 있는지 확인할 수 있습니다.현재 사용되는 가장 일반적인 오븐 센서는 방온에서 대략 1080 오임을 측정해야합니다.상세한 온도/저항 차트를 아래 참조하십시오.
장치에서 전원이 끊어지면(행동)아니죠제어 장치가 꺼져있는 것에 의존하면 됩니다.), 센서 장착 나침반을 제거 할 수 있습니다.장착 나사기는 때때로 경직 또는 장소에서 잡혀있을 수 있습니다 그래서 좋은 나사기를 사용 하 여 확인 하 여.
고정 나사 제거 된 후 센서는 오븐 구멍으로 (적어도 약간) 당겨질 수 있어야합니다.가닥에 그것은 오븐 구멍의 뒷쪽에 구멍을 통해 얻을 수 있도록 조작해야 할 수있는 플라스틱 단말 블록이 있어야합니다한 번 통과하면, 커넥터는 저항 테스트를 수행하기 위해 센서 와이어 단말기에 액세스 할 수 있습니다.
일부 라인업 및 오븐 모델은 오븐 센서가 오븐 라인러를 통해 후방에서 삽입 될 수 있습니다. 센서 장착 나사 머리가 오븐 구멍 내부에서 보이지 않으면,범위 또는 오븐의 뒷 패널은 센서 장착 및 허리네스 커넥터에 액세스하여 테스트하고 교체하려면 제거해야 할 수 있습니다.장착 된 오븐에서, 그것은 장착 장치에서 장치를 제거하는 것을 포함 할 수 있습니다.
센서 연결이 가능하면 R x 10 ohm 또는 R x 1K ohm 스케일에 오hm 미터를 설정하고 센서의 커넥터 블록의 두 금속 단말기 사이에 테스트합니다.
오류 메시지 ~ 사용 중만 ~
오류 메시지 (또는 잘못된 온도 표시) 가 사용 중에만 발생하면 오븐이 뜨는 동안 테스트를 위해 센서를 제거하려는 것은 위험합니다.이 경우 센서 회로 가이드가 전자 제어에 부착되는 곳을 찾는 것은 그 지점에서 테스트를 수행하기 위해 필요합니다..
전자 제어 장치의 연결에 접근하는 방법은 특정 장치의 설계에 달려 있습니다.종종 온도 센서 와이어는 제어에 연결하는 자 보라색이 될 것입니다 하지만 특정 장치의 배선 다이어그램을 확인 확실히.
오븐 에 오븐 온도 측정기 를 설치 하고 문제 가 발생 될 때 까지 가전 을 작동 시키십시오. 오븐 이 적어도 두 번 이상 자동 으로 켜고 끄도록 허용 해야 합니다.가전에서 전원을 끊어(행동)아니죠제어 장치에 접근하고 센서 전선을 분리하고 센서 회로의 저항을 측정합니다.각종 오븐 온도에서 다음 차트에서 표시된 것과 가까운 값이어야 합니다..
| 통용 오븐 센서 접근 값 | |
|---|---|
| 온도 (F/C) | 저항 (오름) |
| 70°F / 21°C | ~1080 +/-4.9 |
| 100°F / 37.7°C | ~1143 +/-6.0 |
| 250°F / 121°C | ~1453 +/-89 |
| 350°F / 176.6°C | ~1654 +/-10.8 |
| 450°F / 232°C | ~1852 +/-135 |
| 550°F / 287.7°C | ~2047 +/-158 |
| 650°F / 343.3°C | ~2237 +/-185 |
| 900°F / 482.2°C | ~2697 +/-24.4 |
| * 이전 GE 센서에 적용되지 않습니다 # WB21X158 | |
위 차트와 크게 다르다면 센서가 의심될 수 있지만 전선 배열은 여전히 가능성이 있습니다.오븐이 완전히 냉각되면 제어 연결에서 다시 센서 회로 저항을 측정다음 센서 자체를 단속 (위 참조) 및 직접 측정. 이 두 테스트 같은 측정 경우,일반적으로 전선 배열이 문제가 아니라는 것을 나타냅니다. 센서를 가장 유력한 범인으로 남겨두고.
참고:
일부 켄모어 제품군 모델에는 오븐 센서와 연결된 전선 배열에 열 피지 가 있습니다. 그 장애는 센서 자체 또는 전선 배열 대신 F3 결함 코드를 유발할 수 있습니다.그 가능성에 대한 범위의 배선 다이어그램을 확인이 추가 안전 장치를 사용하는 모델에서는 때때로 제어 콘솔 내부에서 찾을 수 있습니다.
팁
대체 센서는 원래 센서와 같은 플러그인 커넥터가 종종 없습니다. 그러한 경우 유선을 절단하고 세라믹 와이어 견과류를 사용하여 결합해야합니다.플라스틱 대신 세라믹 나트나 포스텔린 나트 를 사용 하면 오븐 의 열 에 녹지 않도록 한다, 특히 자기 청소 모델에.
