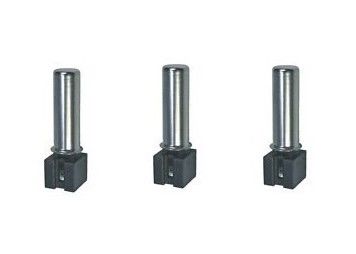

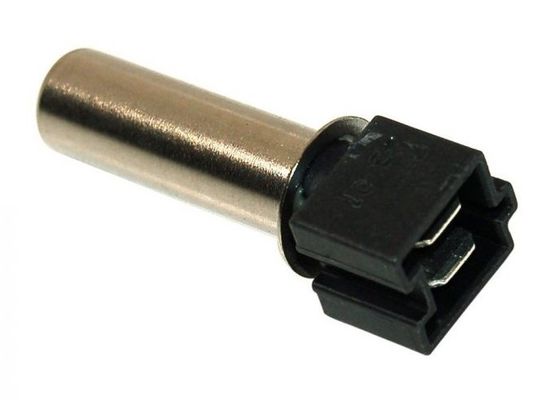

온도 조절 스틸 NTC 온도 센서 1.204K 3966 보쉬 시멘스 세탁기 식기세척기
해부학적 그림 (mm)
| 아니 | 구성요소 | 소재 및 사양 | 마크 |
| 2-1. | 열전도 |
MFB482X3950FB (R60=1.204KΩ±2% B25/85=3966K±1.5%) |
|
| 2-2. | CAP | 10.0X14.5X30.5 확장된 스테인리스 스틸 껍질 (DES1410001 A-0) | SUS304 |
| 2~3. | 에포크시 채우기 | G-308:GU-308:G-008X 검은색 | |
| 2-4번 | 터미널 | 6.3 PBTB 타입 연결 소켓 검은색 | PBTB |
특징
스테인레스 스틸은 습도 및 진열에 저항하며 주로 가전 청소 기기에 사용됩니다. 또한 전압 견딜 표준이 증가합니다.센서의 전압은 1500V에서 3750V까지.
적용
센서는 주로 세탁기, 세탁기, 세탁기, 건조기 등에 사용됩니다.
| 번호 | 항목 | 기호 | 시험 조건 | 미네 | 아니지. | 맥스 | 단위 |
| 4-1. | 저항력 0°C | R0 |
Ta=0±0.05°C PT¥0.1mW |
15.031 | 15.768 | 16.505 | kΩ |
| 4-2. | 저항성 25°C | R25 |
Ta=25±0.05°C PT¥0.1mW |
4.661 | 4.828 | 4.995 | kΩ |
| 4-3. | 저항성 30°C | R30 |
Ta=30±0.05°C PT¥0.1mW |
3.764 | 3.89 | 4.016 | kΩ |
| 4-4. | 저항력 40°C | R40 |
Ta=40±0.05°C PT¥0.1mW |
2.5 | 2.573 | 2.645 | kΩ |
| 4~5. | 저항성 60°C | R60 |
Ta=60±0.05°C PT¥0.1mW |
1.18 | 1.204 | 1.228 | kΩ |
| 4~6번 | 83°C에서 저항력 | R83 |
Ta=83±0.05°C PT¥0.1mW |
0.538 | 0.554 | 0.569 | kΩ |
| 4-7. | 85°C에서 저항 | R85 |
Ta=85±0.05°C PT¥0.1mW |
/ | 0.52 | ||
| 4~8번 | B 값 | B25/85 | 3906.5 | 3966 | 4025.5 | k | |
| 4-9. | 열 분산 상수 | δ | T1=85±0.2°C,Ta=25±1°C | / | 5.0 | / | mw/°C |
| 4-10. | 반응 시간 | τ |
T1=47.1±0.2°C, T2=85±0.2°C Ta=25±1°C |
/ | 16 | / | 초 |
| 4-11. | 단열 시험 | / | 500VDC 1초 | 100 | / | / | MΩ |
| 4-12번 | 하이 포트 테스트 | / | AC3750V 1초 | / | / | 0.5 | 세크 |
| 4-13 | 제품 작동 온도 범위 | / | / | - 20 | / | +130 | °C |
| 4-14. | 25°C의 최대 전력 | / | 200 | / | / | / | mW |
저항 대 온도 표
| R-T 테이블 | ||||||||
| R60=1.204KΩ±2% B25/85=3966K±1.5% | ||||||||
| T(°C) | Rnom ((KΩ) | Rmin(KΩ) | Rmax(KΩ) | dR/Rsoll (%) | dT (°C) | DeltaR/DeltaT (KΩ/°C) |
||
| 분 | 최대 | 최대 | 분 | |||||
| 0 | 15.768 | 15.031 | 16.505 | - 4개7 | 4.7 | -0.94 | 0.94 | 0.784 |
| 1 | 14.984 | 14.292 | 15.676 | - 4개6 | 4.6 | -0.94 | 0.94 | 0.740 |
| 2 | 14.244 | 13.593 | 14.894 | - 4개6 | 4.6 | -0.93 | 0.93 | 0.700 |
| 3 | 13.544 | 12.933 | 14.156 | - 4개5 | 4.5 | -0.93 | 0.93 | 0.660 |
| 4 | 12.884 | 12.309 | 13.459 | - 4개5 | 4.5 | -0.92 | 0.92 | 0.625 |
| 5 | 12.259 | 11.718 | 12.800 | - 4개4 | 4.4 | -0.92 | 0.92 | 0.590 |
| 6 | 11.669 | 11.160 | 12.178 | - 4개4 | 4.4 | -0.91 | 0.91 | 0.559 |
| 7 | 11.110 | 10.631 | 11.589 | - 4개3 | 4.3 | -0.91 | 0.91 | 0.528 |
| 8 | 10.582 | 10.131 | 11.033 | - 4개3 | 4.3 | -0.90 | 0.90 | 0.500 |
| 9 | 10.082 | 9.658 | 10.506 | - 4개2 | 4.2 | -0.90 | 0.90 | 0.473 |
| 10 | 9.609 | 9.209 | 10.008 | - 4개2 | 4.2 | -0.89 | 0.89 | 0.450 |
| 11 | 9.159 | 8.783 | 9.535 | - 4개1 | 4.1 | -0.88 | 0.88 | 0.426 |
| 12 | 8.733 | 8.378 | 9.088 | - 4개1 | 4.1 | -0.88 | 0.88 | 0.403 |
| 13 | 8.330 | 7.995 | 8.664 | - 4개0 | 4.0 | -0.87 | 0.87 | 0.383 |
| 14 | 7.947 | 7.632 | 8.262 | - 4개0 | 4.0 | -0.87 | 0.87 | 0.363 |
| 15 | 7.584 | 7.287 | 7.881 | - 3번9 | 3.9 | -0.87 | 0.87 | 0.343 |
| 16 | 7.241 | 6.960 | 7.521 | - 3번9 | 3.9 | -0.86 | 0.86 | 0.327 |
| 17 | 6.914 | 6.650 | 7.178 | - 3번8 | 3.8 | -0.85 | 0.85 | 0.310 |
| 18 | 6.604 | 6.355 | 6.854 | - 3번8 | 3.8 | -0.85 | 0.85 | 0.294 |
| 19 | 6.310 | 6.075 | 6.546 | - 3번7 | 3.7 | -0.84 | 0.85 | 0.279 |
| 20 | 6.031 | 5.809 | 6.253 | - 3번7 | 3.7 | -0.83 | 0.83 | 0.266 |
| 21 | 5.765 | 5.556 | 5.975 | - 3번6 | 3.6 | -0.83 | 0.83 | 0.252 |
| 22 | 5.513 | 5.315 | 5.711 | - 3번6 | 3.6 | -0.82 | 0.83 | 0.240 |
| 23 | 5.273 | 5.086 | 5.460 | - 3번5 | 3.5 | -0.82 | 0.82 | 0.228 |
| 24 | 5.045 | 4.868 | 5.221 | - 3번5 | 3.5 | -0.82 | 0.81 | 0.217 |
| 25 | 4.828 | 4.661 | 4.995 | - 3번5 | 3.5 | -0.81 | 0.81 | 0.207 |
| 26 | 4.621 | 4.464 | 4.779 | - 3번4 | 3.4 | -0.80 | 0.81 | 0.196 |
| 27 | 4.425 | 4.276 | 4.574 | - 3번4 | 3.4 | -0.80 | 0.80 | 0.187 |
| 28 | 4.238 | 4.097 | 4.379 | - 3번3 | 3.3 | -0.79 | 0.79 | 0.178 |
| 29 | 4.060 | 3.927 | 4.193 | - 3번3 | 3.3 | -0.78 | 0.78 | 0.170 |
| 30 | 3.890 | 3.764 | 4.016 | - 3번2 | 3.2 | -0.78 | 0.78 | 0.162 |
| 31 | 3.728 | 3.610 | 3.847 | - 3번2 | 3.2 | -0.77 | 0.77 | 0.154 |
| 32 | 3.574 | 3.462 | 3.687 | - 3번1 | 3.2 | -0.76 | 0.77 | 0.147 |
| 33 | 3.427 | 3.321 | 3.534 | - 3번1 | 3.1 | -0.76 | 0.76 | 0.140 |
| 34 | 3.287 | 3.187 | 3.388 | - 3번0 | 3.1 | -0.75 | 0.76 | 0.133 |
| 35 | 3.154 | 3.059 | 3.249 | - 3번0 | 3.0 | -0.75 | 0.75 | 0.127 |
| 36 | 3.027 | 2.936 | 3.117 | - 3번0 | 3.0 | -0.75 | 0.74 | 0.122 |
| 37 | 2.905 | 2.820 | 2.990 | - 2번9 | 2.9 | -0.73 | 0.73 | 0.116 |
| 38 | 2.789 | 2.708 | 2.870 | - 2번9 | 2.9 | -0.74 | 0.74 | 0.110 |
| 39 | 2.679 | 2.602 | 2.755 | - 2번9 | 2.8 | -0.73 | 0.72 | 0.106 |
| 40 | 2.573 | 2.500 | 2.645 | - 2번8 | 2.8 | -0.72 | 0.71 | 0.101 |
| 41 | 2.472 | 2.403 | 2.540 | - 2번8 | 2.8 | -0.71 | 0.70 | 0.097 |
| 42 | 2.375 | 2.310 | 2.440 | - 2번7 | 2.7 | -0.71 | 0.71 | 0.092 |
| 43 | 2.283 | 2.222 | 2.344 | - 2번7 | 2.7 | -0.69 | 0.69 | 0.088 |
| 44 | 2.195 | 2.137 | 2.253 | - 2번6 | 2.6 | -0.69 | 0.69 | 0.084 |
| 45 | 2.111 | 2.055 | 2.166 | - 2번7 | 2.6 | -0.69 | 0.68 | 0.081 |
| 46 | 2.030 | 1.978 | 2.082 | - 2번6 | 2.6 | -0.68 | 0.68 | 0.077 |
| 47 | 1.953 | 1.903 | 2.002 | - 2번6 | 2.5 | -0.68 | 0.66 | 0.074 |
| 48 | 1.879 | 1.832 | 1.926 | - 2번5 | 2.5 | -0.67 | 0.67 | 0.070 |
| 49 | 1.809 | 1.764 | 1.853 | - 2번5 | 2.4 | -0.66 | 0.65 | 0.068 |
| 50 | 1.741 | 1.699 | 1.783 | - 2번4 | 2.4 | -0.65 | 0.65 | 0.065 |
| 51 | 1.676 | 1.637 | 1.716 | - 2번3 | 2.4 | -0.64 | 0.66 | 0.061 |
| 52 | 1.615 | 1.577 | 1.652 | - 2번4 | 2.3 | -0.63 | 0.62 | 0.060 |
| 53 | 1.555 | 1.519 | 1.591 | - 2번3 | 2.3 | -0.63 | 0.63 | 0.057 |
| 54 | 1.498 | 1.464 | 1.532 | - 2번3 | 2.3 | -0.63 | 0.63 | 0.054 |
| 55 | 1.444 | 1.412 | 1.476 | - 2번2 | 2.2 | -0.62 | 0.62 | 0.052 |
| 56 | 1.392 | 1.361 | 1.422 | - 2번2 | 2.2 | -0.62 | 0.60 | 0.050 |
| 57 | 1.342 | 1.313 | 1.371 | - 2번2 | 2.2 | -0.60 | 0.60 | 0.048 |
| 58 | 1.294 | 1.266 | 1.321 | - 2번2 | 2.1 | -0.61 | 0.59 | 0.046 |
| 59 | 1.248 | 1.222 | 1.274 | - 2번1 | 2.1 | -0.59 | 0.59 | 0.044 |
| 60 | 1.204 | 1.180 | 1.228 | - 2번0 | 2.0 | -0.56 | 0.56 | 0.043 |
| 61 | 1.161 | 1.137 | 1.186 | - 2번1 | 2.2 | -0.60 | 0.62 | 0.040 |
| 62 | 1.121 | 1.097 | 1.145 | - 2번1 | 2.1 | -0.62 | 0.62 | 0.039 |
| 63 | 1.082 | 1.058 | 1.105 | - 2번2 | 2.1 | -0.63 | 0.61 | 0.038 |
| 64 | 1.044 | 1.021 | 1.067 | - 2번2 | 2.2 | -0.64 | 0.64 | 0.036 |
| 65 | 1.0080 | 0.9859 | 1.0310 | - 2번2 | 2.3 | -0.65 | 0.67 | 0.034 |
| 66 | 0.9739 | 0.9518 | 0.9959 | - 2번3 | 2.3 | -0.67 | 0.66 | 0.033 |
| 67 | 0.9407 | 0.9191 | 0.9623 | - 2번3 | 2.3 | -0.68 | 0.68 | 0.032 |
| 68 | 0.9088 | 0.8876 | 0.9300 | - 2번3 | 2.3 | -0.69 | 0.69 | 0.031 |
| 69 | 0.8781 | 0.8574 | 0.8989 | - 2번4 | 2.4 | -0.70 | 0.71 | 0.029 |
| 70 | 0.8487 | 0.8283 | 0.8690 | - 2번4 | 2.4 | -0.72 | 0.72 | 0.028 |
| 71 | 0.8204 | 0.8004 | 0.8403 | - 2번4 | 2.4 | -0.74 | 0.73 | 0.027 |
| 72 | 0.7932 | 0.7736 | 0.8127 | - 2번5 | 2.5 | -0.75 | 0.74 | 0.026 |
| 73 | 0.7670 | 0.7478 | 0.7862 | - 2번5 | 2.5 | -0.76 | 0.76 | 0.025 |
| 74 | 0.7418 | 0.7230 | 0.7606 | - 2번5 | 2.5 | -0.78 | 0.78 | 0.024 |
| 75 | 0.7176 | 0.6992 | 0.7360 | - 2번6 | 2.6 | -0.79 | 0.79 | 0.023 |
| 76 | 0.6943 | 0.6762 | 0.7123 | - 2번6 | 2.6 | -0.80 | 0.80 | 0.023 |
| 77 | 0.6718 | 0.6541 | 0.6895 | - 2번6 | 2.6 | -0.82 | 0.82 | 0.022 |
| 78 | 0.6502 | 0.6329 | 0.6675 | - 2번7 | 2.7 | -0.83 | 0.83 | 0.021 |
| 79 | 0.6294 | 0.6124 | 0.6463 | - 2번7 | 2.7 | -0.85 | 0.84 | 0.020 |
| 80 | 0.6093 | 0.5927 | 0.6260 | - 2번7 | 2.7 | -0.86 | 0.87 | 0.019 |
| 81 | 0.5900 | 0.5738 | 0.6063 | - 2번7 | 2.8 | -0.88 | 0.88 | 0.019 |
| 82 | 0.5715 | 0.5555 | 0.5874 | - 2번8 | 2.8 | -0.89 | 0.89 | 0.018 |
| 83 | 0.5536 | 0.5379 | 0.5692 | - 2번8 | 2.8 | -0.91 | 0.90 | 0.017 |
| 84 | 0.5363 | 0.5210 | 0.5516 | - 2번9 | 2.9 | -0.92 | 0.92 | 0.017 |
| 85 | 0.5197 | 0.5047 | 0.5346 | - 2번9 | 2.9 | -0.93 | 0.93 | 0.016 |
| 86 | 0.5036 | 0.4889 | 0.5183 | - 2번9 | 2.9 | -0.95 | 0.95 | 0.016 |
| 87 | 0.4881 | 0.4738 | 0.5025 | - 2번9 | 3.0 | -0.96 | 0.97 | 0.015 |
| 88 | 0.4732 | 0.4591 | 0.4873 | - 3번0 | 3.0 | -0.98 | 0.98 | 0.014 |
| 89 | 0.4588 | 0.4450 | 0.4726 | - 3번0 | 3.0 | -0.99 | 0.99 | 0.014 |
| 90 | 0.4449 | 0.4314 | 0.4585 | - 3번0 | 3.1 | - 1개02 | 1.02 | 0.013 |
| 91 | 0.4316 | 0.4183 | 0.4448 | - 3번1 | 3.1 | - 1개02 | 1.02 | 0.013 |
| 92 | 0.4186 | 0.4057 | 0.4316 | - 3번1 | 3.1 | - 1개04 | 1.05 | 0.012 |
| 93 | 0.4062 | 0.3935 | 0.4189 | - 3번1 | 3.1 | - 1개05 | 1.05 | 0.012 |
| 94 | 0.3941 | 0.3817 | 0.4066 | - 3번1 | 3.2 | - 1개07 | 1.08 | 0.012 |
| 95 | 0.3825 | 0.3703 | 0.3947 | - 3번2 | 3.2 | - 1개09 | 1.09 | 0.011 |
| 96 | 0.3713 | 0.3593 | 0.3832 | - 3번2 | 3.2 | - 1개10 | 1.09 | 0.011 |
| 97 | 0.3604 | 0.3487 | 0.3721 | - 3번2 | 3.2 | - 1개11 | 1.11 | 0.011 |
| 98 | 0.3499 | 0.3385 | 0.3614 | - 3번3 | 3.3 | - 1개13 | 1.14 | 0.010 |
| 99 | 0.3398 | 0.3286 | 0.3510 | - 3번3 | 3.3 | - 1개14 | 1.14 | 0.010 |
| 100 | 0.3300 | 0.3190 | 0.3410 | - 3번3 | 3.3 | - 1개17 | 1.17 | 0.009 |
| 101 | 0.3206 | 0.3099 | 0.3314 | - 3번3 | 3.4 | - 1개18 | 1.19 | 0.009 |
| 102 | 0.3115 | 0.3010 | 0.3221 | - 3번4 | 3.4 | - 1개21 | 1.22 | 0.009 |
| 103 | 0.3028 | 0.2924 | 0.3131 | - 3번4 | 3.4 | - 1개22 | 1.21 | 0.009 |
| 104 | 0.2943 | 0.2841 | 0.3044 | - 3번5 | 3.4 | - 1개23 | 1.22 | 0.008 |
| 105 | 0.2860 | 0.2761 | 0.2960 | - 3번5 | 3.5 | - 1개25 | 1.27 | 0.008 |
| 106 | 0.2781 | 0.2684 | 0.2878 | - 3번5 | 3.5 | - 1개3 | 1.3 | 0.008 |
| 107 | 0.2704 | 0.2609 | 0.2799 | - 3번5 | 3.5 | - 1개28 | 1.28 | 0.007 |
| 108 | 0.2630 | 0.2536 | 0.2723 | - 3번6 | 3.5 | - 1개31 | 1.29 | 0.007 |
| 109 | 0.2558 | 0.2466 | 0.2649 | - 3번6 | 3.6 | - 1개31 | 1.30 | 0.007 |
| 110 | 0.2488 | 0.2398 | 0.2578 | - 3번6 | 3.6 | - 1개32 | 1.32 | 0.007 |
| 111 | 0.2420 | 0.2332 | 0.2508 | - 3번6 | 3.6 | - 1개33 | 1.33 | 0.007 |
| 112 | 0.2354 | 0.2268 | 0.2440 | - 3번7 | 3.7 | - 1개34 | 1.34 | 0.006 |
| 113 | 0.2290 | 0.2206 | 0.2375 | - 3번7 | 3.7 | - 1개38 | 1.39 | 0.006 |
| 114 | 0.2229 | 0.2146 | 0.2311 | - 3번7 | 3.7 | - 1개38 | 1.37 | 0.006 |
| 115 | 0.2169 | 0.2088 | 0.2250 | - 3번7 | 3.7 | - 1개40 | 1.40 | 0.006 |
| 116 | 0.2111 | 0.2031 | 0.2190 | - 3번8 | 3.7 | - 1개43 | 1.41 | 0.006 |
| 117 | 0.2055 | 0.1977 | 0.2133 | - 3번8 | 3.8 | - 1개42 | 1.42 | 0.005 |
| 118 | 0.2000 | 0.1924 | 0.2077 | - 3번8 | 3.8 | - 1개46 | 1.48 | 0.005 |
| 119 | 0.1948 | 0.1873 | 0.2023 | - 3번9 | 3.9 | - 1개47 | 1.47 | 0.005 |
| 120 | 0.1897 | 0.1823 | 0.1970 | - 3번9 | 3.8 | - 1개45 | 1.43 | 0.005 |
| 121 | 0.1846 | 0.1774 | 0.1918 | - 3번9 | 3.9 | - 1개50 | 1.50 | 0.005 |
| 122 | 0.1798 | 0.1727 | 0.1868 | - 3번9 | 3.9 | - 1개48 | 1.46 | 0.005 |
| 123 | 0.1750 | 0.1681 | 0.1820 | - 3번9 | 4.0 | - 1개53 | 1.56 | 0.004 |
| 124 | 0.1705 | 0.1637 | 0.1772 | - 4개0 | 3.9 | - 1개51 | 1.49 | 0.005 |
| 125 | 0.1660 | 0.1594 | 0.1727 | - 4개0 | 4.0 | - 1개53 | 1.56 | 0.004 |
| 126 | 0.1617 | 0.1552 | 0.1682 | - 4개0 | 4.0 | - 1개55 | 1.55 | 0.004 |
| 127 | 0.1575 | 0.1512 | 0.1639 | - 4개0 | 4.1 | - 1개58 | 1.60 | 0.004 |
| 128 | 0.1535 | 0.1472 | 0.1597 | - 4개1 | 4.0 | - 1개62 | 1.59 | 0.004 |
| 129 | 0.1496 | 0.1434 | 0.1557 | - 4개1 | 4.1 | - 1개59 | 1.56 | 0.004 |
| 130 | 0.1457 | 0.1397 | 0.1517 | - 4개1 | 4.1 | - 1개60 | 1.60 | |
세탁기에서 NTC 센서가 작동하는 방법
온도는 난방에 통합 된 NTC 온도 센서를 통해 PCB에 의해 제어됩니다.
이 원소에서 테스트를 할 때 저항은 온도가 상승함에 따라 떨어집니다.
NTC 센서는 뭐죠?
열역은 본질적으로 온도와 저항의 혼합물에서 유래된 이름이다.그들은 세탁기에서 사용 됩니다. 왜냐하면 다양한 온도에서 그들의 전기 저항이 알려져 있기 때문입니다., 세탁기에서 열매istor를 모니터링하고 특정 온도가 도달했을 때 감지하는 것이 쉽습니다.
센서와 보드에 대한 모든 연결을 먼저 확인하십시오. 그들은 풀려있을 수 있습니다. 때로는 물리적으로 잘못된 것을 볼 가능성이 없지만 잘못된 연결이있을 수 있습니다.진단은 연속성 (또는 멀티) 미터로 저항을 측정함으로써 수행됩니다.우리는 모든 온도 변조에 대한 판독을 할 수 없습니다. 왜냐하면 그것들은 다르기 때문입니다. 예를 들어 제 그림을 보시면,완전히 개방된 회로라면 고장이 있을 가능성이 높습니다..
