물 10 발 케이블 보충 수영장 온천장 자동화 통제 시스템과 펌프를 가진 태양 마이크로 온도 감지기 10K를 바람쐬십시오
묘사

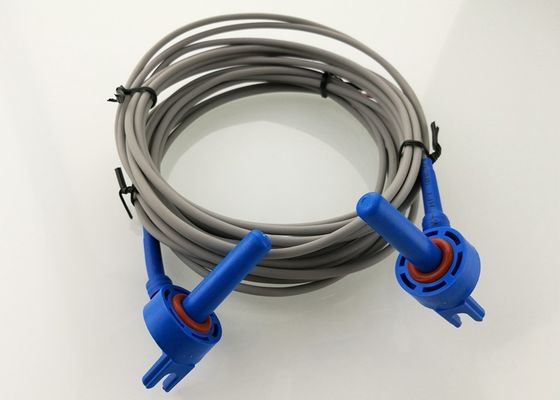

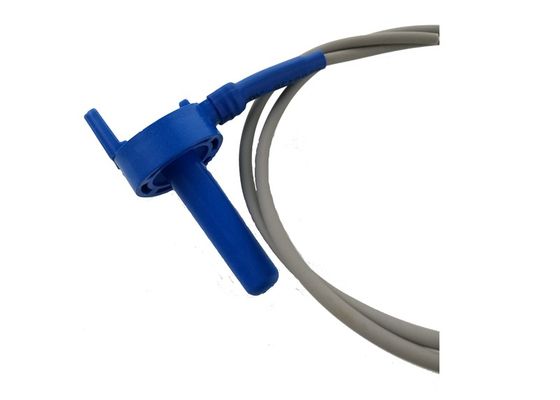

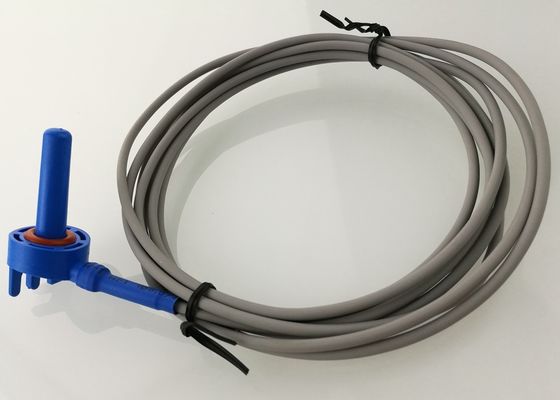

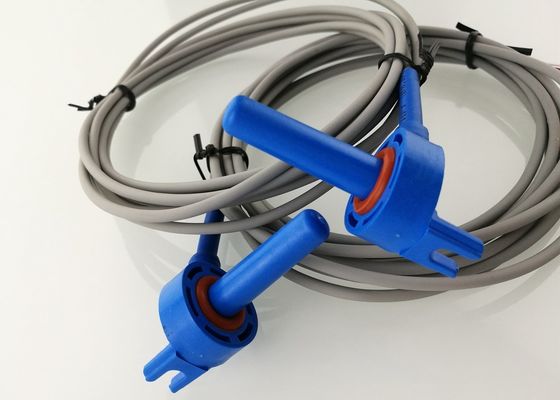

이 공기/물/태양 온도 감지기는 Pentair IntelliTouch, EasyTouch, SunTouch, Compool 수영장과 온천장 자동 제어계도 함께 사용하기 위하여 및 또한 수영장과 온천장 히이터 펌프 플러스 Pentair MiniMax와 호환이 되는 디자인됩니다. 10K 옴 서미스터, 케이블 10 발을 포함합니다.
____________________________________________________________________________
Download______
차원 (mm)
물자
| 아니다 | 성분 | 물자와 명세 | Q'TY | 말 |
| a | 성분 | R25=10KΩ±1% B25/85=3977K±1% B25/100=3995±1% | 1 | |
| b | 유숙 | 플라스틱 주거 | 1 | 파란 |
| c | 입히기 | 열으로 전도성 에폭시 | ||
| d | 납선 |
TPE AWG24 (0.5mm*2C) OD3.3mm (빨강과 백색) (벗겨지고는 그러나 주석으로 입히지 않는 두 끝 다) |
1 | 회색 |
| e | 싸기 | 열 수축가능 케이싱 (Ф7+Ф8) | 3 | 파란 |
성과
| 아니다 | 품목 | 표시 | 테스트 조건 | 사소. | 정상 가치 | 최대. | 단위 |
| I | 25℃에 저항 | R25 |
Ta=25±0.05℃ PT≦0.1mw |
9.900 | 10.000 | 10.100 | kΩ |
| II | B 가치 | B25/85 | 3937.3 | 3977.0 | 4016.7 | k | |
| B25/100 | 3955.05 | 3995 | 4034.95 | ||||
| III | 소산 인자 | σ | Ta=25±0.5℃ | 2.5 | / | mw/℃ | |
| IV | 시간 상수 | τ | Ta=25±0.5℃ | / | / | 15 | SEC |
| VI | 절연 저항 | / | 500VDC | 100 | / | / | MΩ |
| VII | 반항 전압 | / | 1500V AC | 5 | / | / | SEC |
| VIII. | 작동 temp.range | / | / | -40 | / | +105 | ℃ |
신뢰성 시험
| 아니다 | 품목 | 기술 필요 조건 | 테스트 조건과 방법 |
| 1. | 고열. 시험 |
DR/R25£±3%
DB/B£±3%
반항 전압을 가진 변화 없음, Insalution 성과. 손상 없는 외관. |
105±5℃의 500±24 hrs, DC0.2mA에 힘 |
| 2. | 낮은 임시 직원. tes | -40±5℃의 500±24 hrs, DC0.2mA에 힘 | |
| 3. | 습기 시험을 영속하십시오 | 환경 55±2℃, 500±24 hrs를 위한 90%-95%RH에서 저장하십시오 | |
| 4. | 임시 직원. 주기 시험 | – 100℃ water×30min→Room temp.×10min 10 주기에 있는 20℃×30min→Room temp.×10min→ | |
| 5 | 짐은 시험을 충전합니다 | DC1mA, 방 임시 직원에 있는 500hrs에 힘. 그리고 다습한. | |
| 6 | 장력 시험 | 힘 2개 kg 적용하는 것은 1 min.를 지속합니다. | |
| 7 | 낙하 시험 | 고도 1M의 10 주기에서 구체적인 지면으로 가을을 해방하십시오. | |
| 8 | 진동 시험 | 주파수 영역: 10~55HZ는 진폭 1.52mm를 1개 주기 1 분, 방향 및 시간 x, Y의 Z axs 2Hr 각각 합계합니다. | |
| 9 | 구부리는 시험 | 굴곡 180°binding 위치 철사와 에폭시 수지. 이리저리 10배 |
이점
당신의 수영장을 정확한 감지기를 가진 차갑고, 안락한 온도 지키십시오! 이 수리용 부품시장 온도 감지기는 물, 공기, 또는 Pentair의 IntelliTouch, EasyTouch 및 SunTouch를 위해 태양 온도 감지계로 수영풀 통제 시스템 사용될 수 있습니다.
Temeperature 마이크로 감지기는 죔쇠에 관에 수온을 측정하기 위하여 견장을 달 수 있거나, 또한 동결 보호로 사용을 위한 기온을 측정하기 위하여 이용될 수 있습니다. 온도 감지기는 또한 조건이 태양 전지판에 물을 보내게 맞은 언제 지 결정하기 위하여 패널의 가까이에 온도를 검출하도록 태양 전지판의 가까이에, 둔, 태양 감지기로 사용됩니다. Temeperature 마이크로 감지기는 태양 전지판이 관제사에서 멀리 있을 때 내부 가정 패널에 연결하기 위하여 10 ft 2 와이어 케이블을, 또는 포함합니다.
특징
• 물/공기/태양 - AquaLink RS는 물, 공기, 및 태양을 위한 3개까지 온도 감지기를 맨끝을, 특히 제공합니다
• 10K 옴 서미스터
• 12 궁도, Jandy 및 북극성 통제와 호환이 되는
• 겸용성: Pentair의 IntelliTouch, EasyTouch 및 SunTouch 체계
• 대체합니다: Pentair 520272, TS5T 및 STS5T (빨강과 까만 철사)
• 10K 옴 NTC 서미스터, 코드 10 발을, 1 O 반지 포함합니다
기능
수온 감지기로 사용하기 위하여: 호스 죔쇠를 사용하여 당신의 수영장의 여과기 펌프와 여과기 사이 관에 있는 작은 오프닝으로 감지기를 삽입하십시오.
기온 감지기로 사용하기 위하여: 그늘에 있는 그리고 멀리 에어 컨디셔너, 모터 및 다른 열원에서 파워 센터 이상으로 야외에 있는 감지기를 거치하십시오.
태양 온도 감지기로 사용하기 위하여: 감지기를 무광택 패널을 위한 태양 전지판의 옆에 걸거나 윤이 난 패널을 위해 수집가와 윤이 나기 사이에서 중단하십시오.
저항 대 온도 도표
| R-T 환산표 | |||||||
| R25=10.00KΩ±1%B25/85=3977K±1% | |||||||
| T/℃ | Rmin | Rcen | Rmax | T/℃ | Rmin | Rcen | Rmax |
| -40 | 352.8365 | 337.2659 | 322.3502 | -2 | 36.9010 | 36.0700 | 35.2541 |
| -39 | 329.7864 | 315.4439 | 301.6950 | -1 | 35.0328 | 34.2614 | 33.5037 |
| -38 | 308.3974 | 295.1810 | 282.5028 | 0 | 33.2701 | 32.5542 | 31.8505 |
| -37 | 288.5391 | 276.3558 | 264.6605 | 1 | 31.6065 | 30.9421 | 30.2886 |
| -36 | 270.0923 | 258.8572 | 248.0646 | 2 | 30.0358 | 29.4192 | 28.8125 |
| -35 | 252.9476 | 242.5831 | 232.6201 | 3 | 28.5523 | 27.9802 | 27.4169 |
| -34 | 237.0049 | 227.4402 | 218.2397 | 4 | 27.1507 | 26.6199 | 26.0970 |
| -33 | 222.1724 | 213.3428 | 204.8436 | 5 | 25.8260 | 25.3337 | 24.8483 |
| -32 | 208.3658 | 200.2120 | 192.3580 | 6 | 24.5736 | 24.1170 | 23.6666 |
| -31 | 195.5077 | 187.9756 | 180.7156 | 7 | 23.3891 | 22.9658 | 22.5479 |
| -30 | 183.5270 | 176.5670 | 169.8540 | 8 | 22.2685 | 21.8761 | 21.4885 |
| -29 | 172.3586 | 165.9252 | 159.7160 | 9 | 21.2081 | 20.8444 | 20.4849 |
| -28 | 161.9422 | 155.9939 | 150.2490 | 10 | 20.2041 | 19.8672 | 19.5340 |
| -27 | 152.2226 | 146.7212 | 141.4044 | 11 | 19.2534 | 18.9414 | 18.6326 |
| -26 | 143.1489 | 138.0594 | 133.1376 | 12 | 18.3529 | 18.0640 | 17.7779 |
| -25 | 134.6743 | 129.9646 | 125.4071 | 13 | 17.4995 | 17.2322 | 16.9673 |
| -24 | 126.7556 | 122.3962 | 118.1750 | 14 | 16.6906 | 16.4434 | 16.1982 |
| -23 | 119.3529 | 115.3168 | 111.4061 | 15 | 15.9237 | 15.6951 | 15.4683 |
| -22 | 112.4294 | 108.6918 | 105.0679 | 16 | 15.1963 | 14.9851 | 14.7753 |
| -21 | 105.9514 | 102.4893 | 99.1304 | 17 | 14.5062 | 14.3111 | 14.1173 |
| -20 | 99.8874 | 96.6799 | 93.5660 | 18 | 13.8512 | 13.6713 | 13.4923 |
| -19 | 94.2086 | 91.2363 | 88.3489 | 19 | 13.2295 | 13.0636 | 12.8984 |
| -18 | 88.8881 | 86.1332 | 83.4553 | 20 | 12.6391 | 12.4862 | 12.3340 |
| -17 | 83.9013 | 81.3474 | 78.8634 | 21 | 12.0784 | 11.9376 | 11.7973 |
| -16 | 79.2252 | 76.8573 | 74.5527 | 22 | 11.5455 | 11.4161 | 11.2870 |
| -15 | 74.8386 | 72.6428 | 70.5043 | 23 | 11.0392 | 10.9203 | 10.8015 |
| -14 | 70.7220 | 68.6854 | 66.7008 | 24 | 10.5578 | 10.4487 | 10.3396 |
| -13 | 66.8571 | 64.9680 | 63.1259 | 25 | 10.1000 | 10.0000 | 9.9000 |
| -12 | 63.2271 | 61.4745 | 59.7645 | 26 | 9.6730 | 9.5731 | 9.4732 |
| -11 | 59.8164 | 58.1903 | 56.6027 | 27 | 9.2664 | 9.1667 | 9.0671 |
| -10 | 56.6104 | 55.1015 | 53.6274 | 28 | 8.8791 | 8.7797 | 8.6806 |
| -9 | 53.5956 | 52.1953 | 50.8265 | 29 | 8.5100 | 8.4112 | 8.3127 |
| -8 | 50.7597 | 49.4601 | 48.1889 | 30 | 8.1583 | 8.0601 | 7.9623 |
| -7 | 48.0908 | 46.8846 | 45.7041 | 31 | 7.8230 | 7.7256 | 7.6286 |
| -6 | 45.5783 | 44.4588 | 43.3624 | 32 | 7.5033 | 7.4067 | 7.3107 |
| -5 | 43.2121 | 42.1730 | 41.1546 | 33 | 7.1984 | 7.1027 | 7.0077 |
| -4 | 40.9829 | 40.0183 | 39.0725 | 34 | 6.9074 | 6.8129 | 6.7189 |
| -3 | 38.8819 | 37.9865 | 37.1081 | 35 | 6.6298 | 6.5363 | 6.4435 |
| R-T 환산표 | |||||||
| R25=10.00KΩ±1%B25/85=3977K±1% | |||||||
| T/℃ | Rmin | Rcen | Rmax | T/℃ | Rmin | Rcen | Rmax |
| 36 | 6.3648 | 6.2725 | 6.1809 | 74 | 1.5759 | 1.5313 | 1.4878 |
| 37 | 6.1119 | 6.0207 | 5.9303 | 75 | 1.5246 | 1.4809 | 1.4384 |
| 38 | 5.8703 | 5.7804 | 5.6913 | 76 | 1.4752 | 1.4325 | 1.3909 |
| 39 | 5.6395 | 5.5509 | 5.4631 | 77 | 1.4277 | 1.3859 | 1.3452 |
| 40 | 5.4190 | 5.3317 | 5.2453 | 78 | 1.3819 | 1.3410 | 1.3012 |
| 41 | 5.2083 | 5.1223 | 5.0373 | 79 | 1.3378 | 1.2978 | 1.2589 |
| 42 | 5.0069 | 4.9223 | 4.8386 | 80 | 1.2954 | 1.2562 | 1.2181 |
| 43 | 4.8143 | 4.7311 | 4.6488 | 81 | 1.2544 | 1.2161 | 1.1789 |
| 44 | 4.6301 | 4.5483 | 4.4675 | 82 | 1.2150 | 1.1775 | 1.1411 |
| 45 | 4.4539 | 4.3735 | 4.2941 | 83 | 1.1770 | 1.1403 | 1.1047 |
| 46 | 4.2854 | 4.2064 | 4.1284 | 84 | 1.1404 | 1.1045 | 1.0696 |
| 47 | 4.1241 | 4.0465 | 3.9699 | 85 | 1.1051 | 1.0699 | 1.0358 |
| 48 | 3.9697 | 3.8935 | 3.8183 | 86 | 1.0710 | 1.0367 | 1.0033 |
| 49 | 3.8218 | 3.7470 | 3.6733 | 87 | 1.0382 | 1.0045 | 0.9719 |
| 50 | 3.6803 | 3.6069 | 3.5346 | 88 | 1.0065 | 0.9736 | 0.9417 |
| 51 | 3.5447 | 3.4726 | 3.4017 | 89 | 0.9759 | 0.9437 | 0.9125 |
| 52 | 3.4147 | 3.3441 | 3.2746 | 90 | 0.9464 | 0.9149 | 0.8844 |
| 53 | 3.2903 | 3.2210 | 3.1528 | 91 | 0.9180 | 0.8871 | 0.8573 |
| 54 | 3.1709 | 3.1030 | 3.0362 | 92 | 0.8905 | 0.8603 | 0.8311 |
| 55 | 3.0565 | 2.9900 | 2.9245 | 93 | 0.8640 | 0.8345 | 0.8059 |
| 56 | 2.9469 | 2.8816 | 2.8175 | 94 | 0.8384 | 0.8095 | 0.7815 |
| 57 | 2.8417 | 2.7777 | 2.7149 | 95 | 0.8137 | 0.7854 | 0.7580 |
| 58 | 2.7408 | 2.6781 | 2.6166 | 96 | 0.7898 | 0.7621 | 0.7353 |
| 59 | 2.6439 | 2.5826 | 2.5224 | 97 | 0.7667 | 0.7396 | 0.7134 |
| 60 | 2.5510 | 2.4909 | 2.4320 | 98 | 0.7444 | 0.7179 | 0.6923 |
| 61 | 2.4618 | 2.4030 | 2.3452 | 99 | 0.7229 | 0.6969 | 0.6718 |
| 62 | 2.3762 | 2.3185 | 2.2621 | 100 | 0.7021 | 0.6767 | 0.6521 |
| 63 | 2.2940 | 2.2375 | 2.1822 | 101 | 0.6820 | 0.6571 | 0.6331 |
| 64 | 2.2150 | 2.1597 | 2.1056 | 102 | 0.6625 | 0.6382 | 0.6146 |
| 65 | 2.1392 | 2.0850 | 2.0321 | 103 | 0.6437 | 0.6199 | 0.5969 |
| 66 | 2.0663 | 2.0133 | 1.9615 | 104 | 0.6256 | 0.6022 | 0.5797 |
| 67 | 1.9963 | 1.9444 | 1.8937 | 105 | 0.6080 | 0.5851 | 0.5630 |
| 68 | 1.9289 | 1.8782 | 1.8285 | 106 | 0.5910 | 0.5686 | 0.5470 |
| 69 | 1.8642 | 1.8145 | 1.7660 | 107 | 0.5745 | 0.5526 | 0.5315 |
| 70 | 1.8020 | 1.7533 | 1.7059 | 108 | 0.5586 | 0.5371 | 0.5164 |
| 71 | 1.7421 | 1.6945 | 1.6481 | 109 | 0.5432 | 0.5222 | 0.5019 |
| 72 | 1.6846 | 1.6380 | 1.5925 | 110 | 0.5283 | 0.5077 | 0.4879 |
| 73 | 1.6292 | 1.5836 | 1.5391 | ||||
10K 온도 감지기는 IntelliTouch EasyTouch와 SunTouch를 위한 가이드를 설치합니다
신청:
IntelliTouch®, EasyTouch® 및 SunTouch™ 체계도 함께 사용되는 온도 감지기. 이 감지기는 물, 공기, 또는 태양 감지기로 사용될지도 모릅니다.
보충 장비 (P/N CWFB0103FC-312XSP12)는 다음을 포함합니다:
QTY. 묘사
1개 온도 감지기, 10K, 10 피트.
1개의 O 반지
임명:
수온 감지기 보충
1. 오래된 물 감지기를 여과기 펌프와 여과기 사이에서 있 찾아내십시오. 오래된 감지기를 제거하고 새로운 감지기에 호스 죔쇠를 두고, 관의 주위에 온화하게 바짝 죄십시오.
주의: 죔쇠를 꽉 묶지 마십시오.
2. 제어반에 짐/파워 센터의 낮은 전압 격실을 통해서 케이블을 위로 먹이십시오. 철사 1/4를 in 벗기십시오. 그리고 물 나사식 터미널에 감지기 철사를 연결하십시오.
태양 온도 감지기
1. 무광택 패널을 위해, 태양 전지판의 옆에 감지기를 거십시오. 윤이 난 패널을 위해, 수집가와 윤이 나기 사이 감지기를 중단하십시오.
2. 제어반에 짐/파워 센터의 낮은 전압 격실을 통해서 케이블을 위로 먹이십시오. 철사 1/4를 in 벗기십시오. 그리고 태양 나사식 터미널에 감지기 철사를 연결하십시오.
대기 온도 (동결 보호) 감지기
1. 야외에 있는 감지기를, 에어 컨디셔너에서 차광한 지역에서, 멀리 거치하십시오. 제어반에 케이블 동점으로 측량에 거는 짐/파워 센터의 낮은 전압 격실을 통해서 케이블을 위로 먹이십시오. 철사 1/4를 in 벗기십시오. 그리고 공기 나사식 터미널에 감지기 철사를 연결하십시오.
