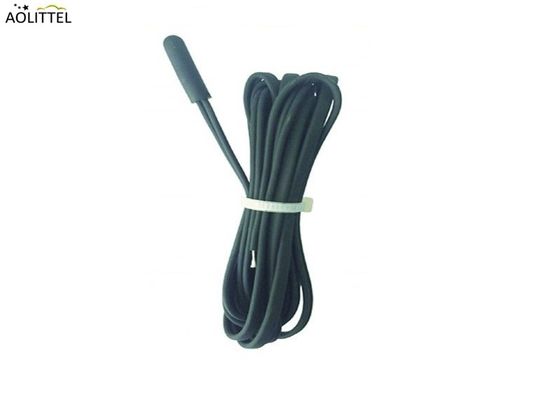

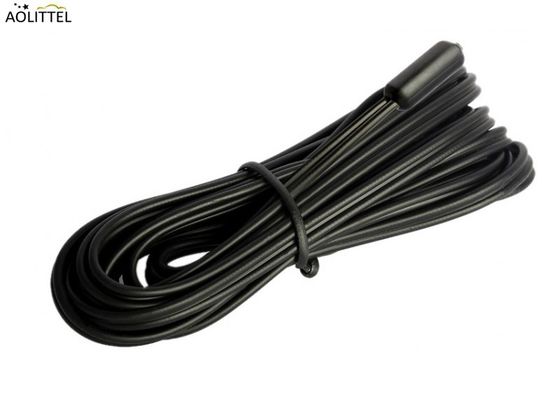

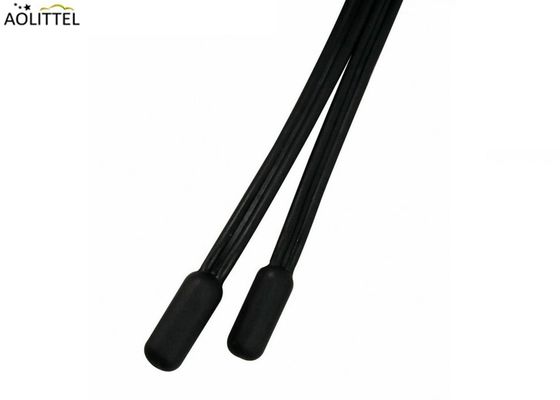

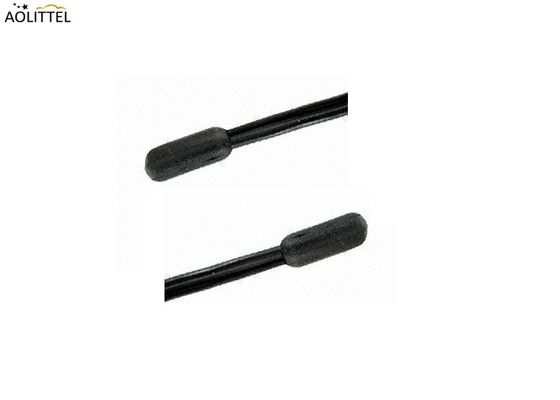

IP68 TPE 주입 6x15mm NTC 마이크로 온도 센서 10KΩ±1% B2550=3950±1% B 타입 AWG26# 평면 케이블 2 미터
특징
이 전기 강도: 3.75kVAC
1차 단열 PP, 2차 단열
TPE 케이블 길이: 200mm ~ 10m (다른 것은 요청에 따라 사용할 수 있습니다)
26AWG 이중 단열 TPE 케이블
IP 68 등급
단열 저항 100MΩ @ 500VDC
다양한 커넥터 유형에서 사용할 수 있습니다
요청에 따라 사용할 수 있는 맞춤형 허용량 및 저항
온도 범위 -20oC ~ +125oC
(주) (주)
다운로드________
차원단위:mm
자료 목록
| 아니 | 소재 이름 | 항목/PN |
| 1. | 원소-NTC 열매 | R25=10KΩ±1% B25/50=3950±1% |
| 2. | 코팅 | TPE |
| 3. | 납 와이어 | TPE AWG26# B형 평면 유선 (검은) |
| 4. | 터미널 | 껍질이 벗겨지고 통조림 |
성능
| 아니 | 항목 | 표지 | 시험 조건 | 미네 | 정상값 | 맥스 | 단위 |
| 1. | 25°C의 저항 | R25 |
Ta=25±0.05°C PT¥0.1mW |
9.9 | 10.0 | 10.1 | kΩ |
| 2. | B 값 | B25/50 | |
3910.5 | 3950.0 | 3989.5 | k |
| 3. | 분산 요인 | σ | Ta=25±0.5°C | 0.7 | mW/°C | ||
| 4. | 시간 상수 | τ | Ta=25±0.5°C | <15 | 초 | ||
| 5. | 작동 온도 범위 | / | / | - 20 | / | +125 | °C |
| 6 | 단열 저항 | / | 500V DC | >100 | MΩ | ||
| 7. | 전압 테스트에 견딜 수 있습니다. | / | 1000V AC,1mA, 1분 | 이상 은 없다 | 세크 | ||
적용
냉각 및 HVAC 응용 프로그램
산업 프로세스 제어
몰입 응용 프로그램
ETC 및 ERC 컨트롤러
전반적인 설명
이 집합은 TPE 연장 케이블에 용접된 NTC 열매자들로 구성됩니다.센서와 연장 케이블은 물/습기 침입에 대한 높은 수준의 보호를 제공하기 위해 뜨거운 vulkanised 단위로 함께 형성센서는 스테인레스 스틸 하우징에 의해 기계적 손상으로부터 보호됩니다.
이중 단열, 완전히 캡슐화된 센서 제품군 IP68 방수 보호이 센서는 습기가 침투하지 않도록 절대적인 무결성을 보장합니다..
신뢰성 검사
| 아니 | 항목 | 기술 요구 사항 | 시험 조건 및 방법 |
| 1. | 고온 테스트 |
DR/R25£±5%
DB/B£±3%
저항 전압은 변하지 않습니다. 방열 성능 손상이 없는 외모 |
100±5°C, 120±12시간 전력, DC0.2mA |
| 2. | 낮은 온도 | -30±5°C, 120±12시간 전력, DC0.2mA | |
| 3. | 수분 테스트를 견뎌내십시오. | 환경 45±2°C,90%-95%RH에서 120±12시간 보관 | |
| 4. | 온도 사이클 테스트 | 5°C 물 × 10분→ 90°C 물 × 100분/주기, 50주기 | |
| 5 | 부하 전기화 시험 | DC1mA로 전력, 방온과 습기에서 100시간 | |
| 6 | 낙하 테스트 | 높이 1m에서 콘크리트 바닥에 자유 낙하, 5 순환. | |
| 7 | 진동 테스트 | 주파수 범위:1055HZ 전체 진폭 1.52mm 1주기 1분, 방향과 시간 X,Y,Z 축 각각 2시간 | |
| 8 | 굽기 시험 | 90° 굽는 위치 와이어 및 에포시 樹脂.뒤로 10 번 | |
| 9 | 튼튼성 검사 | 2kg의 힘을 넣으면 1분 지속됩니다. |
장착 및 다른 옵션
스테인리스 스틸 가구 범위가 추가되어 센서 내구성을 높일 수 있거나 다양한 장착 옵션을 제공 할 수 있습니다. 또한 다른 색상 버전이 제공됩니다.
R-T 테이블
| R-T 변환 표 | |||||||
| R25=10KΩ±1% B25/50=3950K±1% | |||||||
| T/°C | Rcen | T/°C | Rcen | T/°C | Rcen | T/°C | Rcen |
| -40 | 253.2 | 264.3 | 275.8 | -2 | 34.68 | 35.48 | 36.29 |
| -39 | 239.8 | 250.2 | 260.9 | -1 | 33.01 | 33.75 | 34.51 |
| -38 | 227.1 | 236.8 | 246.9 | 0 | 31.43 | 32.12 | 32.82 |
| -37 | 215.1 | 224.2 | 233.6 | 1 | 29.93 | 30.57 | 31.22 |
| -36 | 203.8 | 212.3 | 221.0 | 2 | 28.50 | 29.10 | 29.71 |
| -35 | 193.1 | 201.0 | 209.2 | 3 | 27.15 | 27.71 | 28.27 |
| -34 | 182.9 | 190.3 | 198.0 | 4 | 25.88 | 26.39 | 26.92 |
| -33 | 173.4 | 180.2 | 187.4 | 5 | 24.66 | 25.14 | 25.63 |
| -32 | 164.3 | 170.7 | 177.4 | 6 | 23.51 | 23.96 | 24.41 |
| -31 | 155.7 | 161.7 | 167.9 | 7 | 22.42 | 22.84 | 23.26 |
| -30 | 147.6 | 153.2 | 159.0 | 8 | 21.39 | 21.77 | 22.16 |
| -29 | 139.9 | 145.1 | 150.6 | 9 | 20.40 | 20.76 | 21.12 |
| -28 | 132.6 | 137.5 | 142.6 | 10 | 19.47 | 19.80 | 20.14 |
| -27 | 125.8 | 130.3 | 135.1 | 11 | 18.58 | 18.89 | 19.20 |
| -26 | 119.3 | 123.5 | 127.9 | 12 | 17.74 | 18.02 | 18.31 |
| -25 | 113.1 | 117.1 | 121.2 | 13 | 16.94 | 17.20 | 17.47 |
| -24 | 107.3 | 111.0 | 114.9 | 14 | 16.18 | 16.42 | 16.67 |
| -23 | 101.8 | 105.3 | 108.8 | 15 | 15.46 | 15.68 | 15.91 |
| - 22 | 96.56 | 99.80 | 103.1 | 16 | 14.77 | 14.98 | 15.19 |
| -21 | 91.62 | 94.65 | 97.77 | 17 | 14.11 | 14.31 | 14.50 |
| - 20 | 86.95 | 89.78 | 92.69 | 18 | 13.49 | 13.67 | 13.85 |
| -19 | 82.49 | 85.13 | 87.84 | 19 | 12.90 | 13.07 | 13.23 |
| -18세 | 78.28 | 80.74 | 83.27 | 20 | 12.34 | 12.49 | 12.64 |
| -17번 | 74.30 | 76.59 | 78.95 | 21 | 11.80 | 11.94 | 12.08 |
| -16 | 70.53 | 72.67 | 74.87 | 22 | 11.29 | 11.42 | 11.55 |
| -15 | 66.96 | 68.96 | 71.01 | 23 | 10.80 | 10.92 | 11.04 |
| -14 | 63.59 | 65.45 | 67.36 | 24 | 10.34 | 10.45 | 10.56 |
| -13 | 60.40 | 62.13 | 63.91 | 25 | 9.900 | 10.00 | 10.10 |
| -12 | 57.38 | 58.99 | 60.65 | 26 | 9.474 | 9.573 | 9.673 |
| -11 | 54.51 | 56.02 | 57.57 | 27 | 9.068 | 9.167 | 9.267 |
| -10 | 51.80 | 53.21 | 54.65 | 28 | 8.681 | 8.780 | 8.879 |
| -9 | 49.24 | 50.55 | 51.89 | 29 | 8.313 | 8.411 | 8.510 |
| -8 | 46.81 | 48.03 | 49.28 | 30 | 7.962 | 8.060 | 8.158 |
| -7 | 44.51 | 45.64 | 46.80 | 31 | 7.628 | 7.725 | 7.822 |
| -6 | 42.32 | 43.38 | 44.47 | 32 | 7.309 | 7.405 | 7.502 |
| -5 | 40.26 | 41.24 | 42.25 | 33 | 7.005 | 7.100 | 7.196 |
| -4 | 38.30 | 39.22 | 40.15 | 34 | 6.716 | 6.809 | 6.904 |
| -3 | 36.44 | 37.30 | 38.17 | 35 | 6.439 | 6.532 | 6.626 |
| R-T 변환 표 | |||||||
| R25=10KΩ±1% B25/50=3950K±1% | |||||||
| T/°C | Rcen | T/°C | Rcen | T/°C | Rcen | T/°C | Rcen |
| 36 | 6.176 | 6.267 | 6.360 | 74 | 1.452 | 1.495 | 1.539 |
| 37 | 5.924 | 6.014 | 6.106 | 75 | 1.403 | 1.445 | 1.488 |
| 38 | 5.684 | 5.773 | 5.863 | 76 | 1.357 | 1.398 | 1.440 |
| 39 | 5.455 | 5.543 | 5.631 | 77 | 1.312 | 1.352 | 1.393 |
| 40 | 5.236 | 5.322 | 5.410 | 78 | 1.269 | 1.308 | 1.348 |
| 41 | 5.027 | 5.112 | 5.198 | 79 | 1.228 | 1.266 | 1.305 |
| 42 | 4.827 | 4.911 | 4.995 | 80 | 1.188 | 1.225 | 1.264 |
| 43 | 4.636 | 4.719 | 4.802 | 81 | 1.150 | 1.186 | 1.224 |
| 44 | 4.454 | 4.535 | 4.617 | 82 | 1.113 | 1.149 | 1.185 |
| 45 | 4.280 | 4.359 | 4.439 | 83 | 1.077 | 1.112 | 1.148 |
| 46 | 4.113 | 4.191 | 4.270 | 84 | 1.043 | 1.078 | 1.113 |
| 47 | 3.954 | 4.030 | 4.108 | 85 | 1.010 | 1.044 | 1.079 |
| 48 | 3.801 | 3.876 | 3.952 | 86 | 0.9805 | 1.013 | 1.047 |
| 49 | 3.655 | 3.729 | 3.804 | 87 | 0.9516 | 0.9838 | 1.017 |
| 50 | 3.516 | 3.588 | 3.661 | 88 | 0.9236 | 0.9551 | 0.9876 |
| 51 | 3.379 | 3.450 | 3.521 | 89 | 0.8965 | 0.9274 | 0.9592 |
| 52 | 3.248 | 3.318 | 3.388 | 90 | 0.8703 | 0.9005 | 0.9317 |
| 53 | 3.124 | 3.191 | 3.260 | 91 | 0.8450 | 0.8746 | 0.9051 |
| 54 | 3.004 | 3.071 | 3.138 | 92 | 0.8205 | 0.8494 | 0.8793 |
| 55 | 2.891 | 2.956 | 3.022 | 93 | 0.7967 | 0.8251 | 0.8544 |
| 56 | 2.782 | 2.845 | 2.910 | 94 | 0.7737 | 0.8015 | 0.8302 |
| 57 | 2.678 | 2.740 | 2.803 | 95 | 0.7515 | 0.7787 | 0.8068 |
| 58 | 2.578 | 2.639 | 2.701 | 96 | 0.7300 | 0.7566 | 0.7842 |
| 59 | 2.483 | 2.542 | 2.603 | 97 | 0.7091 | 0.7352 | 0.7622 |
| 60 | 2.392 | 2.450 | 2.510 | 98 | 0.6889 | 0.7145 | 0.7410 |
| 61 | 2.304 | 2.362 | 2.420 | 99 | 0.6694 | 0.6944 | 0.7203 |
| 62 | 2.221 | 2.277 | 2.334 | 100 | 0.6505 | 0.6750 | 0.7004 |
| 63 | 2.141 | 2.196 | 2.251 | 101 | 0.6316 | 0.6556 | 0.6804 |
| 64 | 2.064 | 2.118 | 2.172 | 102 | 0.6133 | 0.6367 | 0.6611 |
| 65 | 1.991 | 2.043 | 2.097 | 103 | 0.5954 | 0.6184 | 0.6422 |
| 66 | 1.921 | 1.972 | 2.024 | 104 | 0.5782 | 0.6006 | 0.6240 |
| 67 | 1.853 | 1.903 | 1.954 | 105 | 0.5614 | 0.5834 | 0.6062 |
| 68 | 1.788 | 1.837 | 1.888 | 106 | 0.5451 | 0.5666 | 0.5889 |
| 69 | 1.726 | 1.774 | 1.823 | 107 | 0.5292 | 0.5503 | 0.5722 |
| 70 | 1.667 | 1.714 | 1.762 | 108 | 0.5139 | 0.5345 | 0.5559 |
| 71 | 1.610 | 1.656 | 1.703 | 109 | 0.4989 | 0.5191 | 0.5401 |
| 72 | 1.555 | 1.600 | 1.646 | 110 | 0.4845 | 0.5042 | 0.5247 |
| 73 | 1.502 | 1.546 | 1.591 | ||||
