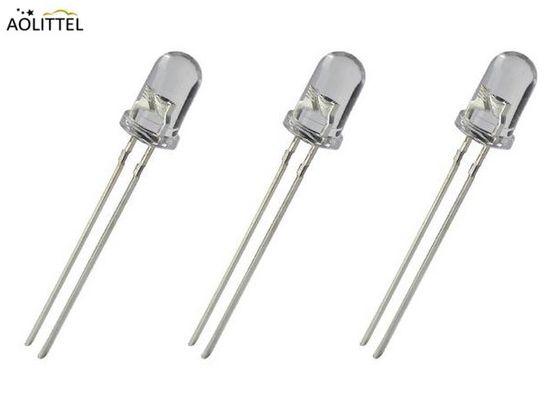

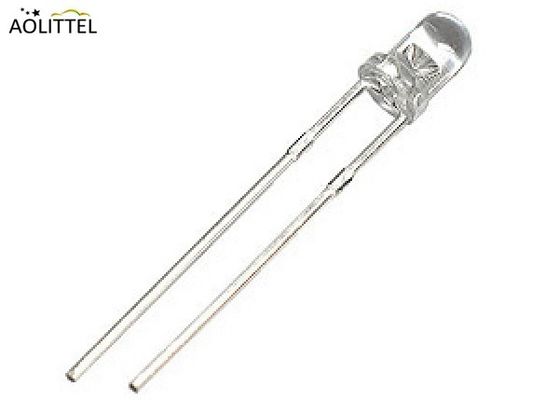

3mm 둥근 상단 LED 초 밝은 RGB 흰 선명한 플러그인 빛 방출 다이오드 LED
전반적인 설명

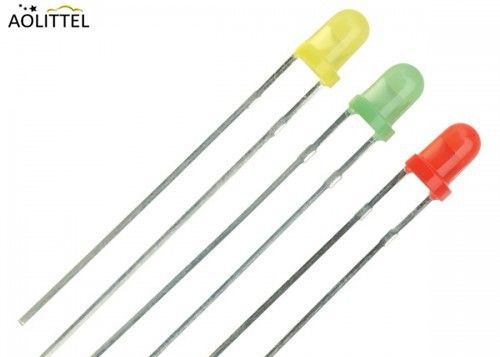

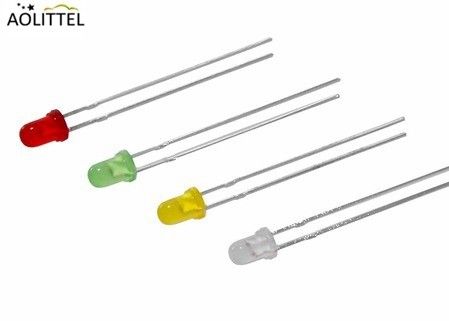

Ao littel 빛 방출 다이오드 LED는 3mm LED를 포함한 다양한 크기와 모양으로 제공됩니다. 우리는 3mm, 5mm, 8mm 및 10mm 모델의 가장 일반적인 모델의 광범위한 종류를 생산합니다.
크기는 LED의 외부 지름을 나타냅니다. 3mm LED는 가장 작고 단단한 응용 프로그램에서 사용됩니다.8mm와 10mm 모델은 가능한 한 많은 빛을 얻고 싶은 경우에 사용됩니다..
초 밝은 3mm LED는 매우 밝습니다. 여러분의 프로젝트, 조명, 헤드 램프, 프로포트, 자동차 조명, 모델에 사용할 수 있습니다.
(주) (주)
다운로드________
3mm LED는 저전력, 고 강도, 신뢰할 수 있는 조명 또는 표시가 필요한 곳이라면 어디서나 사용할 수 있습니다. 그들은 쉽게 빵 보드에 들어가 당신의 프로젝트에 추가적인 윙을 추가합니다.
특징
* 광 트랜지스터와 기계적 및 스펙트럼적으로 일치합니다.
* 납 (Pb) 없는 제품
* 낮은 전력 소비, 좋은 각 방향성
* 높은 효율성
* PC 보드 또는 패널에 다재다능한 장착
* I.C. 호환성 / 낮은 전류 요구 사항
* 인기 있는 T-1 지름.
* 멀티 각 옵션
* 파동 용접 기술에 적용됩니다
* 방사능 강도 ((mW/sr): 75@50mA
* 전망각 30°
적용
전자 화이트보드
인덕션 장치
전자 감시 장치
차원
| 렌즈 색상 | 방출된 색상 |
| 물이 맑다 | INGAN 흰색 |
참고:
1모든 크기는 밀리미터 (인치) 입니다.
2용도는 ±0.25mm ((.010") 이다. 다른 표시가 없는 한.
3. 플랜지 아래 튀어나온 樹脂은 1.0mm ((.04") 최대입니다.
4납 간격은 납이 패키지에서 나오는 곳에서 측정됩니다.
5사양은 사전 통지 없이 변경될 수 있습니다.
절대 최대 등급: Ta=25°C
| 매개 변수 | 최대 등급 | UNIT |
| 권력 분산 | 120 | mW |
| 최고 전류 전류 (1/10 직무 주기, 0.1ms 펄스 너비) | 100 | mA |
| DC 전류 | 30 | mA |
| 역전압 | 5 | V |
| 작동 온도 범위 | -25°C ~ + 80°C | |
| 저장 온도 범위 | -30°C ~ + 100°C | |
| 납 용접 온도 [1.6mm ((.063") 몸에서] | 5초 동안 260°C | |
전기 / 광학적 특성 Ta=25°C
| 매개 변수 | 상징 | 미니. | TYP. | 맥스 | UNIT | 시험 조건 |
| 빛의 강도 | 4 | 2500 | 5000 | MCD | IF = 20mA 참고 1,23 IV 스펙 테이블 | |
| 관점 | 2θ1/2 | 25 | 그 | 참고 4 | ||
| 염색성 좌표 | x | 0.30 | IF = 20mA 참고 5 색상 스펙 테이블 & 색상 도표 | |||
| y | 0.30 | |||||
| 전압 | VF | 3.3 | 4.0 | V | IF = 20mA | |
| 역류 | IR | 10 | μA | VR = 5V |
참고:
1빛의 강도는 CIE 눈 반응 곡선을 근사하는 빛 센서와 필터 조합으로 측정됩니다.
2IV 보증은 ± 15%의 허용을 추가해야 합니다.
3IV 분류 코드는 각 포장 가방에 표시됩니다.
4. θ1/2는 축 밖의 각이고, 그 각도에서 빛의 강도는 축적 빛의 강도의 절반이다.
5염색성 좌표 (x, y) 는 1931년 CIE 염색성 다이어그램에서 유래되었다.
6처리에 대한 주의 사항:
• 용접할 때 용접 지점까지 합금에서 최소 2mm의 공백을 남겨주세요.
• 용접하기 위해 樹脂을 담는 것을 피해야합니다.
• 용접 후 용접 된 위치를 수정하는 것은 피해야합니다.
• 용접 도중, 특히 가열 될 때 납 프레임에 어떤 스트레스가 적용되지 않습니다.
• 용접 하기 전 납 형조 를 해야 합니다.
• 정상 온도에서 납 프레임을 잘라야합니다.
7. ESD에서 주의: 정적 전기와 급류는 LED를 손상시킵니다. LED를 취급 할 때 손목밴드 또는 반전전역 장갑을 사용하는 것이 좋습니다. 모든 장치,장비와 기계는 제대로 된 토착이 있어야 합니다..
전형적인 전기 / 광학적 특성 곡선
(25°C 주변 온도 다른 표시가 없는 한)
패키지
매 포장 봉지 1000 pcs
각 내부 카튼당 10개의 포장 봉지
각 외면 상자당 8개의 내면 상자 총 80,000 pcs
