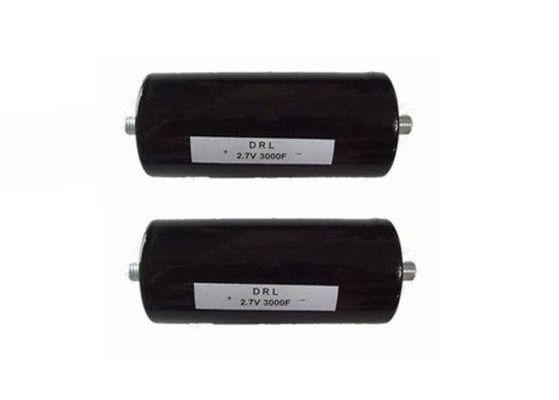

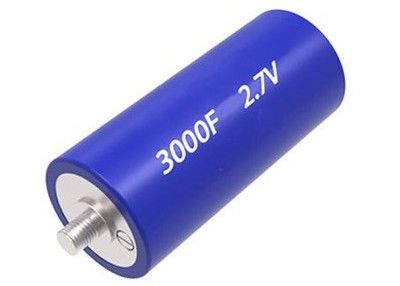

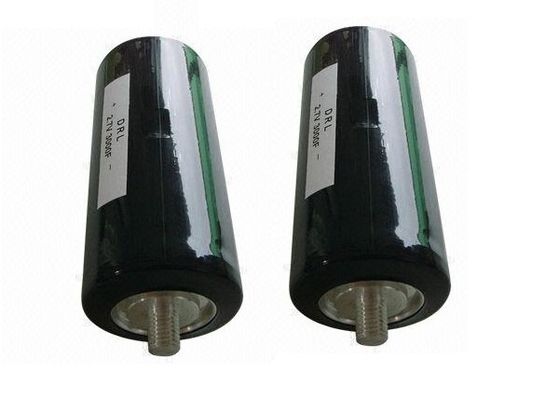

EDLC 전기 이중 계층 콘덴시터 2.7V 3000F 슈퍼 콘덴시터 스레드 터미널 낮은 ESR 울트라 콘덴시터
전기 듀플 레이어 콘덴시터 (EDLC)
울트라 컨디세이터 셀 용량: 3000.0 F -10/+20%
전압: 2.7V
차원: L = 138mm, OD = 60.7mm
온도 범위: -40°C ~ +65°C
특징: 2.7V 작동 전압 극저 내장 저항 100만 회 이상 직무 주기 스레드 터미널 응용 프로그램:백업 전력 네트워크 안정화 운송 자동차 하위 시스템 철도 시스템 전력
- - - - - - - - -
다운로드________
설명
파워스토어 슈퍼 컨디세이터는 고성능 소재와 결합된 전기 화학적 이중층 컨디세이터 (EDLC) 구조를 활용한 독특한 초고역량 장치입니다.이 첨단 기술의 조합은 Eaton이 특정 응용 프로그램에 맞춘 다양한 콘덴서 솔루션을 제공 할 수 있습니다.DRL60 시리즈 슈퍼 콘덴시터 셀은 표준화된 형식 인자에서 높은 에너지와 전력을 제공합니다. 터미널 디자인은 높은 신뢰성 및 낮은 접촉 저항을 위해 최적화되었습니다.
차원(mm)
| 크기 코드 | DxL | D+/-0.2mm | L+3mmmax | H+/-0.5mm | H2+/-0.5mm |
| 61E | 60x138 | 60 | 138 | 14 | 12 |
특징
자동차, 트럭, 광산, 건설, 장비 및 크레인용 에너지 캡처 및 재사용 (하이브리드)
센서, LED, 스위치용 원격 전원
장수 에너지 저장, 최대 20년
매우 높은 전력 밀도를 위한 극저 ESR
넓은 작동 온도 범위
유지보수 무료
비용 효율적인 백업 전력 및 큰 에너지 회수
낮은 운영비용
광범위한 환경 조건에서 높은 효율성 (>98%)
높은 신뢰성, 친환경 솔루션
적용
백업 전력
피크 파워 면도, 펄스 파워
엔진 시작
자동차, 트럭, 광산, 건설, 장비 및 크레인용 에너지 캡처 및 재사용 (하이브리드)
센서, LED, 스위치용 원격 전원
등급
| 용량 | 3000F ~ 3400F |
| 최대 작동 전압 | 20.70V / 2.85V |
| 전압 | 2.85V / 3.00V |
| 용량 허용 | 0% ~ +20% |
| 작동 온도 범위 | -40 °C ~ +65 °C |
| 연장된 작동 온도 범위 |
-40 °C ~ +85 °C (전압과 함께) 2.30V / 2.45V @ +85 °C로 열을 낮추는) |
특징
표준 대기 조건
다른 규정이 없는 한, 측정 및 테스트를 수행하기 위한 대기 조건의 표준 범위는 다음과 같습니다.
실내 온도: 15°C ~ 35°C
상대 습도: 25%~75%
공기 압력: 86kPa ~ 106kPa
결과에 대한 의심의 여건이 있는 경우, 측정은 다음과 같은 조건에서 수행되어야 합니다.
실내 온도: 20°C ± 2°C
상대 습도: 60~70%
공기 압력: 86kPa ~ 106kPa
작동 온도 범위
콘덴세터가 가등전압에서 연속적으로 작동할 수 있는 주변 온도 범위
-40°C에서 60°C입니다.
슈퍼 용도체 에 대한 실용적 지침서
이론
슈퍼 컨덴시터는 다른 종류의 컨덴시터와 마찬가지로 작용합니다. 하지만 엄청난 양의 에너지를 저장할 수 있습니다.음향 회로에서 볼 수 있는 많은 콘덴시터는 470uf 또는 680uf (마이크로 파드) 와 같은 용량을 가지고 있습니다.. 고주파 RF 응용 프로그램에서 사용되는 콘덴시터는 1pf (피코 파라드)만큼 작을 수 있습니다. 파라드는 용량 (또는 저장 용량) 의 척도입니다. 그들은 종종 필터링 응용 프로그램에서 사용됩니다.연결 또는 분리 응용 프로그램, 또는 AC-DC 평탄화 응용 프로그램 (라인에서 파장을 평탄화시키는 역할을하는 표준 AC-DC 전원 공급 장치에 큰 캡이 있습니다).
슈퍼 컨덴시터는 태양광 발전 애플리케이션, 배터리 백업 애플리케이션, 배터리 애플리케이션, 플래시 라이트 애플리케이션 등에 사용될 수 있습니다.슈퍼 콘덴시터 내부 저항이 낮기 때문에 매우 빠르게 충전될 수 있다는 사실 외에도, ESR로 알려져 있지만 그들은 똑같이 빨리 방출 될 수 있습니다. 배터리는 유해한 화학 물질을 포함하고 시간이 지남에 따라 죽습니다. 당신이 당신의 슈퍼 콘덴시터를 조심스럽게 다루면, 그들은 전에 죽을 것입니다.하지만 규칙이 있어
슈퍼 컨덴시터는 납산 배터리처럼 기체를 방출하지 않지만, 그만큼의 전력을 저장할 수는 없습니다.또는 전체 용량나중에 얘기할게요
콘덴서에 대해 이야기 할 것이 많고 하루 종일 나에 대해 얘기하고 싶지 않을 겁니다.관심 있으신 분.
용량: 콘덴시터 대 슈퍼 콘덴시터
나노와 마이크로에 대해 얘기하는 것을 들어본 적이 있나요? 이 용어는 전압, 전력, 전류, 저항, 인덕턴스 등에 쓰일 수 있습니다우리도 똑같이 할 거야아래 설명은 슈퍼 콘덴시터가 표준 콘덴시터에 비해 얼마나 많은 용량을 가지고 있는지 이해하는 데 도움이 될 것입니다.
용량 용어 이해
1pf (피코 파라드) = 0.000000000001 파라드
1nf (나노 파라드) = 0.000000001 파라드
1uf (micro farad) = 0.000001 파라드
1mf (밀리파라드) = 0.001파라드
이 그림의 표는 훨씬 더 상세합니다. 이 페이지는 슈퍼 컨덴시터의 용량이 얼마나 많은지 보여주는 시도입니다.1파라드 초공압기는 일반적인 전압에서 백만 배 더 많은 에너지를 저장할 수 있습니다.1f 콘덴서보다 10억배나 더 많고 1pf 콘덴서보다 1조배나 더 많죠
그러나 슈퍼 콘덴세터는 2.5v, 2.7v 및 5.5v (일부 일반적인 값) 와 같은 매우 작은 전압 등급을 가지고 있습니다. 이것은 일을 어렵게 만듭니다.더 높은 전압까지 충전 할 수 있는 우리의 콘덴서 만들기 위해, 우리는 그들을 일련에 배치해야 합니다, 그것은 다른 변수들을 많이 가져옵니다. 시리즈 / 병렬 구성, 그리고 충전 방법에 대한 섹션이 있습니다.그리고 균형 방법.
또한 DC-DC 전압 부스터를 사용할 수 있습니다. 전형적인 DC-DC 부스터는 약 3.4-5VDC의 전압을 받아 출력 전압을 증가시킬 수 있습니다.
