유니버설 고전압 고 밝기 IC AC LED 빛 선형 드라이버 ODM 바닥 조명을 위한 솔루션
전반적인 설명
아오 리틀, 동광에서 선도적인 회로 보호 부품 제조업체 중 하나, 제품은 고품질과 경쟁력 있는 가격으로 100개 이상의 국가에 수출.우리의 서비스 경험에 따르면, 우리는 선형 LED 라이트 드라이버를 생산하기에 충분한 전력을 가지고 있습니다. 따라서, 지금부터 선형 LED 드라이버 ODM 솔루션을 제공하기 시작합니다.우리는 우리가 생산하는 고품질 부품들을 사용할 수 있다는 큰 장점이 있습니다., 이, 품질을 보장 하 고 비용 하 게 고객 을 지원 하 게 시장 이기는.
품질은 우리의 문화입니다. LED 칩, 알루 두께,온도 전도성 등 모두 최고 품질의 제품입니다. 우리의 표준 아이템을 제외하고, 우리는 또한 크기, 볼트, 온도, 루멘 등 사용자 정의 서비스와 고객 지원
(주) (주) 다운로드________
확장 파일: 아오 리틀 LED 조명 드라이버 ODM 솔루션.PDF
(주) (주) 다운로드________
장점
사용자 정의
우수한 안정성 및 긴 수명
높은 PF 값 > 098낮은 THD < 20%
완전 SMT 프로젝트, 작은 크기
유해한 짧은 파장의 방출이 없습니다.
LED 스팟 조명 및 바닥 조명에 이상적입니다
CE, ROHS 등을 준수합니다. 최종 제품으로 조립되면 사용할 수 있습니다.
고효율>90%
120° 이상 온도 보호
사용된 부품의 대부분은 우리에 의해 생산되었습니다
고전압 선형 일정한 전류 LED 드라이버, AC 입력 직접 설계 AC-DC 트랜스포머없이, LED 조명 설계 더 유연하고 편리하게
E-캡이 필요없고, 매우 안정적이며, LED 등등으로 수명이 매우 길습니다.
높은 전력, 에너지 절감 기능이 실제 응용에서 잘 수행되어 LED 스팟 조명, 바닥 조명에 사용할 수 있습니다.

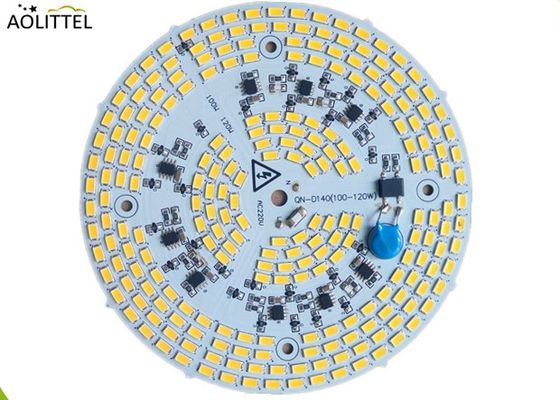

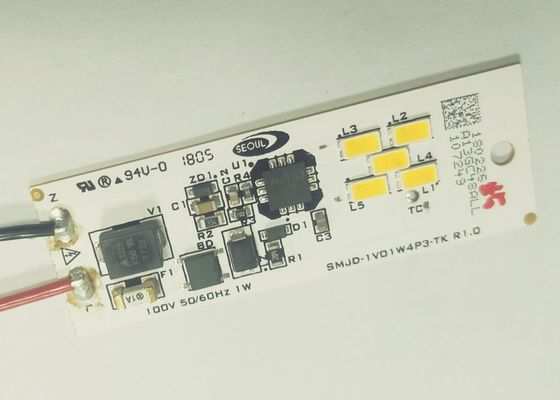

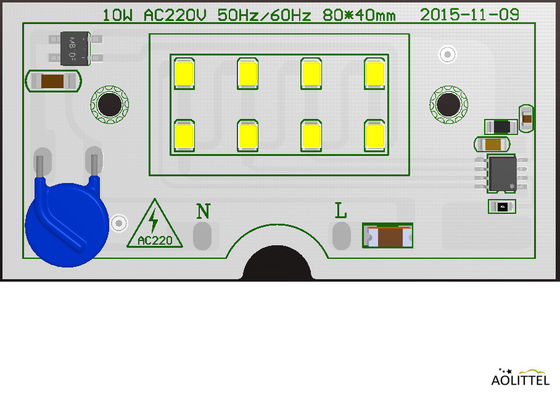

차원
단위:mm
구성 요소목록
| 구성 요소 목록 | |||
|
부분 |
사양 |
양 |
참고자료 |
| 저항 | 아올리텔 R0805 R ± 1% | 4 | R1 |
| 저항 | 아올리텔 R1206 | 4 | R8-R11 |
| 퓨즈 | Aolittel-SET1500 ((5A/250V) | 1 | F1 |
| 안전 콘덴서 | C1808 | 1 | C1 |
| 콘덴서 | C1206 | 1 | R2 |
| LED | HL 2835 36V 6000K | 8 | D1-D8 |
| 브리지 다이오드 | MB10F | 1 | BD1 |
| MOV | Aolittel 10D431K 275Vac | 1 | VR1 |
| IC | CJ3030F | 1 | U1 |
| PCB (mm) | L=80 W=40 T=1.6 1층/Cu 1온스/백색 PSR | - | |
최대 등급
특별한 지침이 없으면 실내 온도는 25°C입니다.
| 매개 변수 | 기호 | 최대 값 |
| 입력 전압 | V | 260V |
| 입력 전류 (일자 IC) | 난 | HF3028---90mA |
| CJ3030F-100mA | ||
| 작업 온도 | 톱트 | -60°C~85°C |
| 저장 온도 | TSTG | -4 |
| 열 패드 없이--2KV | ||
| 열 패드 --10KV |
주요 전기 광학적 특성 (T=25°C)
| 입력 전압 | AC220V-240V |
| 입력 전류 (AC230V) | mA |
| 주파수 범위 | 50Hz-60HZ |
| THD | ≤20% |
| 전력 요인 (PF) | >0.98 |
| 시스템 소비 (AC230V) | 50W±5% |
|
LED 빛효율 (AC230V) |
≥100LM/W |
|
LED 빛 흐름 (AC230V) |
≥5000LM |
| CCT | 6000K±300K |
| 라 | >80 |
|
최대 전압 |
4000V |
|
수명 |
≥50,000H |
| 전원 케이블 | L (LIVE) N (NULL) |
| (G.W.) | g±2g |
| PCB (mm) | 80*40mm |
참고문서
* 위의 매개 변수는 현재 테스트 조건에 기초하여 적절한 라디에이터로 적용된 후 모듈의 최고 온도가 75°C를 초과할 수 없다고 제안합니다.
1. 위의 매개 변수는 시뮬레이션 라디에이터로 테스트 된 5 분 후 안정적인 값입니다. 다른 라디에이터는 약간의 차이가있을 것입니다.
2 Φv는 통합 구구로 측정된 총 광 흐름 출력입니다.
3작동 전압은 고객이 오랫동안 사용한 최대 전압을 초과 할 수 없습니다.
