주식 0.5$ IOT AP 1x1 MIMO WLAN 고속 150 Mbps USB 와이파이 모듈 HR6022 ODM 솔루션 AltoBeam ATBM6022 802.11n
1소개
HR6022는 매우 통합되고 뛰어난 성능의 무선 LAN (WLAN) USB2.0 네트워크 인터페이스 장치입니다. 최대 150 Mbps의 고속 무선 연결.
1.1 개요

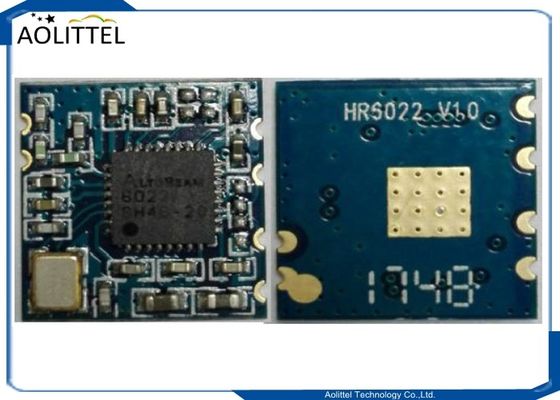

모듈의 일반적인 하드웨어는 그림 1에 표시됩니다. 이 WLAN 모듈 디자인은 AltoBeam ATBM6022에 기반합니다.그것은 고도로 통합 된 단일 칩 1 * 1 MIMO (다중 인 다중 아웃) 무선 LAN (WLAN) USB2.0 802.11n에 맞는 네트워크 인터페이스 컨트롤러
MAC, 1T1R 기반 대역, RF를 하나의 칩에 결합합니다.그것은 낮은 전력 소비와 견고한 시스템 및 비용 효율의 장점을 향상.
1.2 사양 참조
이 사양은 아래에 나열된 추가 참조에 기초합니다.
IEEE 802.11b
iEEE 802.11g
iEEE 802.11n
1.3 시스템 특성
| 메인 칩셋 | AltoBeam ATBM6022 |
| 작동 주파수 | 2.412~2.484GHz |
| WIFI 표준 | iEEE802.11b/g/n 1*1 |
| 변조 | 802.11b: CCK (~11, 5.5Mbps), QPSK (~2Mbps), BPSK (~1Mbps) 802.11g/n: OFDM |
| PHY 데이터 비율 | 802.11b: 11,5.5,21 Mbps 802.11g: 5448,36,24,18,12,9,6 Mbps 802.11n: 최대 150Mbps |
| 수신기 감수성 | 130M: -70dBm@10% PER; 108M: -70dBm@10% PER; 54M: -70dBm@10% PER; 11M:-87dBm@8% PER; 6M:-92dBm@10% 1M: 95dBm@8% PER |
| 호스트 인터페이스 | USB 20 |
| 운용 범위 | 야외에서 150m까지 |
| RF 전력 | <14dBm@11n,<18dBm@11b,<15dBm@11g |
| RF 안테나 | 외부 안테나 (2.4GHz 50Ohm 저항) |
| OS 지원 | 안드로이드 / 리눅스 |
| 안전 | WEP,TKIP,AES,WPA,WPA2 |
| 전력 소비 | 3.3Vdc 최대 300mA@11n |
| 작동 온도 | -20~+70°C 주변 온도 |
| 저장 온도 | -40~+70°C 주변 온도 |
| 습도 | 최대 5% ~ 90% (비밀화) |
| 차원 | 전형적인 L13.00*W12.20*H2.00mm |
2기계 사양
2.1 윤곽 도면 L13mm*W12.2mm

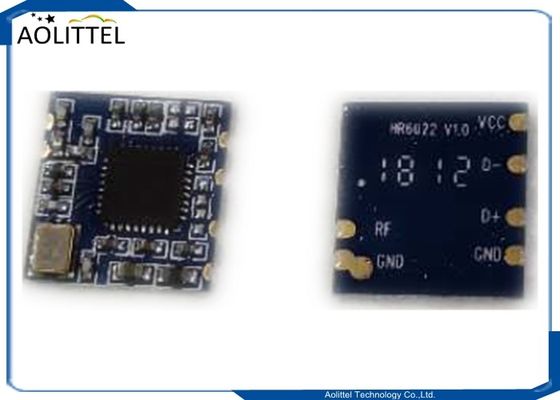

2.2 커넥터 핀 정의
| # 핀 # | 이름 | 설명 |
| 1 | Vbus | 3.3V DC 전원 입력 |
| 2 | D- | USB 데이터 DN |
| 3 | D+ | USB 데이터 DP |
| 4 | GND | 토지 |
| 5 | RF GND | RF 지상 |
| 6 | 1개 | 외부 안테나 (2.4GHz 50Ohm) |
우리에 대해
Aolittel Technology Co., Ltd. 새로운 프로젝트
주요 프로젝트: PCB 회로 보드 생산; SMT 칩 처리, DIP 플러그인 조립 테스트, 발전 설계, OEM 및 기타 원스톱 생산 및 처리 서비스.
Aolittel Technology Co., Ltd는 모든 종류의 전자 제품의 전문 제조업체입니다. 2012 년에 설립 된 회사는 PCB 회로 보드 생산; SMT 칩 처리,DIP 플러그인, 조립, 테스트, 발전 설계, 한 단위의 생산 및 가공 서비스, 주름 재료와 같이.
PCB 회로 보드 공장 - 자동 생산 라인, 10,000 평방 미터 이상의 공장 면적, 제조 할 수 있습니다: 단일 패널, 이중 패널 다층 보드 등. ...월간 생산량은 6만 평방미터입니다.

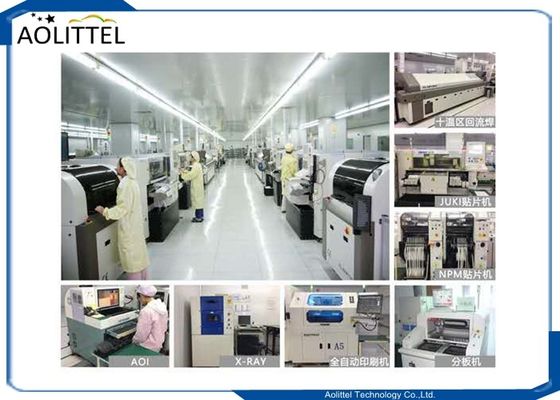

SMT SMT 가공 5개의 자동 고속 SMT 패치 생산 라인, 공장 면적 6,000 평방 미터 이상, 장비 AOI, X-Ray, 자동 인쇄기,파나소닉 NPM / JUK 배치 기계 20, 매일 배치 될 수 있습니다 - 천 5 백만 포인트, 모든 종류의 전자 제품을 생산하고 처리 할 수 있습니다. 공장 ISO 인증, 300,000급 먼지 없는 반 정적 작업실, 생산 품질에 대한 신뢰할 수 있는 보장을 제공, 국내외 고객에 고품질의 제품을 제공.
회사의 제품은: 셋톱 박스, 휴대 전화, GPS, 라우터, 태블릿, 게임 콘솔, 비디오 카드, 전기 메인보드, LCD TV 메인보드, 장비 제어 패널 등입니다.
우수한 품질, 신중한 서비스와 함께 "종합성 전문, 고객 만족, 공동 개발, 상호 이익 및 윈-윈" 사업 철학을 준수하는 회사,각 고객으로 환불 할 수 있는 특권 가격.
2.3 레이아웃 참조
