F2552 PDFN-8 캡슐화 된 다기능 고전압 선형 일정한 전류 LED 드라이버 비 디밍 가능한 ODM 솔루션
우리의 파트너
AOLITTEL TECHNOLOGY CO., LTD는 LED 드라이버 칩의 전문적인 설계를 위해 활발하고 능동적이고 혁신적인 R&D 및 관리 팀을 설립했습니다.LED 드라이버 칩의 설계 및 적용우리는 중국 동부와 중국 남부에 두 개의 연구 개발 센터를 가지고 있습니다.아올리텔은 중국 전자 기술 그룹 코퍼레이션의 13 연구소와 전략적 협력 및 산업 동맹을 형성했습니다., 중국 과학 아카데미 소프트웨어 연구소, 국가 반도체 조명 공학 연구 개발, 또한 칩 개발에 긴밀한 협력을 유지,설계 및 기술 응용. 커뮤니케이션
공연
500V 고압 공정으로 만들어졌습니다.
출력 전류 최대 60mA
입력 전압 110/220V
넓은 입력 전압 범위를 달성
PDF≥0.9를 실현하고 스트로보스코피가 없습니다 (P.A.M≤2%)
출력 VF 값 60V/120V
온도 회전 함수 -10% / °C
단전 보호
간단한 회로, 디버깅이 쉬우며 작은 크기에 적합합니다.

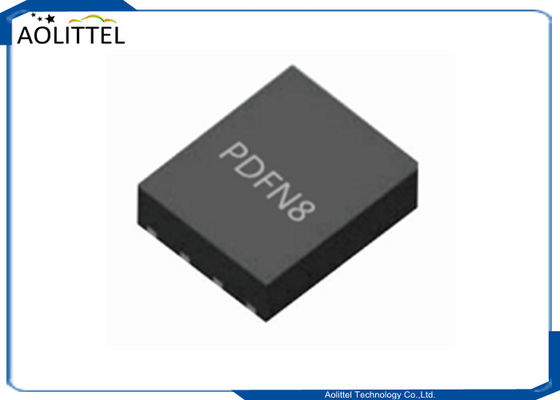

패키지 양식 PDFN-8
필라멘트 램프, 전구 램프, 다운 램프, 옥수수 램프 등 모든 종류의 LED 통합 램프에 적합합니다.
F 선형 시리즈 칩 선택 테이블
| 아니죠 | P/N | 기능 및 특징 | MOSFET | 1 (mA) | LED VF 값 | 패키지 |
| 1 | F5111 | 일정한 전류 온도 재입구, 높은 P 파동과 낮은 P 파동 무료 설계 할 수 있습니다, 높은 전력과 병행하여 사용할 수 있습니다 | 내부 | 60 | 120/252V | SOT-89 |
| 2 | F5112 | 100 | TP-252 | |||
| 3 | F7112 | 일정한 전력, 온도 폴드백, PWM 디밍, 높은 및 낮은 PFC | 100 | ESOP-8 | ||
| 4 | F7110 | 고전력 선형 드라이브, 아날로그 DC 디밍, 온도 폴드백, 전압 보호, 전 전압 작동 모드를 설계하는 데 사용할 수 있습니다. | 외관 | 350 | SOP-8 | |
| 5 | F7722 | SCR 디밍, 평면 패널 조명, 전구 램프, 필라멘트 램프 E14, E27 및 기타 12W 티리스터 디밍을 설계 할 수 있습니다. | 내부 | 100 | ESOP-8 | |
| 6 | F7522 | 1.VF 반압 설계, 입력 너비 (160-270VAC) 작업 2.110/220VAC 높은 P 파동 없는 설계 | 100 | 100~150V | ||

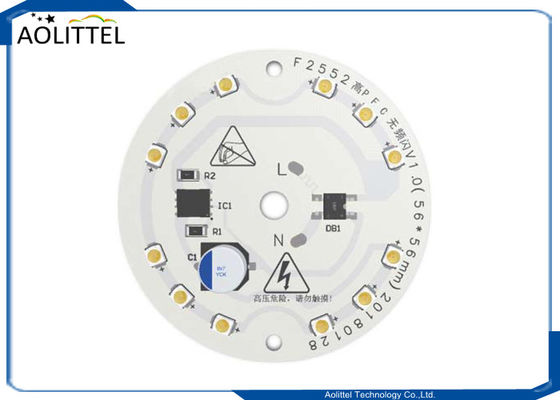

| 7 | F2552 | 1. F7112 풀 전압 12W 설계 2.VF 반 전압 물결 없는 설계 3.110/220VAC 높은 P 물결 없는 설계 | 100 | 120-252 | PDFN-8 | |
| 8 | F2722/1 | 일정한 전력 유형은 병렬로 사용할 수 있습니다. | 100 | ESOP-8 |
일치
| 아니죠 | P/N | 기능 및 특징 | MOSFET | 1 (mA) | LED VF 값 | 패키지 |
| 1 | 3*F7112 | 정전압 램프 15W 이하, 일정한 전력, 온도 재출입 | 내부 | 60-100 | 126/126 | ESOP-8 |
| 2 | 3*F7110 | 고전력 전 전압 일정한 전력 고전압 선형 스키마 | 외관 | 350 | 126/126 | ESOP-8 |
| 3 | F7110+F5111/2 | 인증 요구 사항을 충족하는 고전력 선형 솔루션 | 외관 | 350 | 252 | SOP-8+TO-252 |
| 4 | F7111/2+F2552 | 전압 램프 10W 이하, 일정한 전력 없이, 온도 재입입 | 내부 | 60-100 | 126/126 | PDFN+ESOP+8 |
