맞춤형 CWF 정밀 스테인리스 스틸 NTC 마이크로 온도 센서 10KOhm 3435K 1% 가전용품
인기 있는 제품 전시

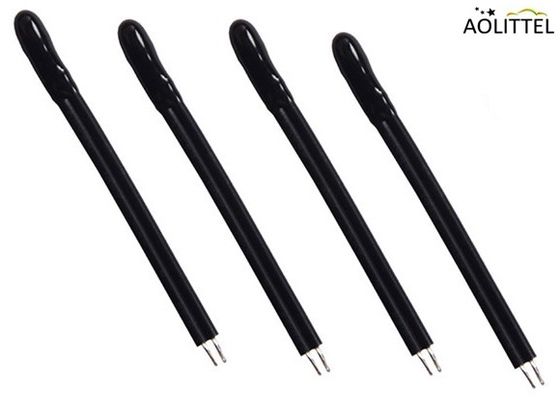

a.CWF1 에포크시 樹脂로 포장
| 차원 (mm) | 코드 | S1 | S2 | S3 | S4 | 기능 | 주요 용도 |
 |
Dmax | 4 | 5 | 6 | 7 | 습기 방지, 짧은 시간, 빠른 반응 |
가정 에어컨, 냉장고 |
| L1max | 16 | 16 | 16 | 16 | |||
| 케이블 | 28# | 26# | 24# | 22# | |||
| L2 | 알려드립니다. | ||||||

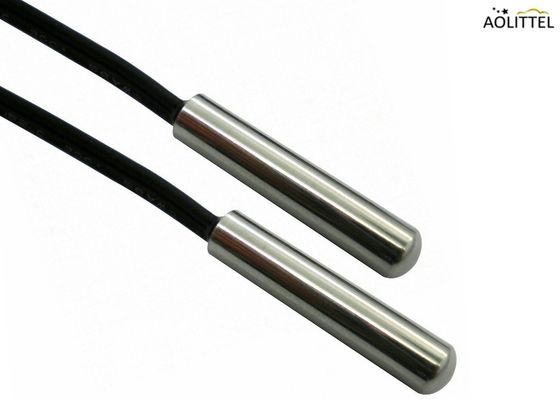

b.CWF2 알루미늄, 구리, 스테인리스 스틸 등으로 포장
| 차원 (mm) | 코드 | S1 | S2 | S3 | S4 | S5 | S6 | S7 | 기능 | 적용 |
|
Dmax | 4 | 5 | 5 | 5 | 6 | 6 | 6 |
습기에 저항하고, 큰 계수, 우수한 안정성 |
집 대기 조절기 냉장고 난방기 |
| L1max | 20 | 20 | 25 | 30 | 20 | 25 | 30 | |||
| L2 | 고객 요구에 따라 | |||||||||

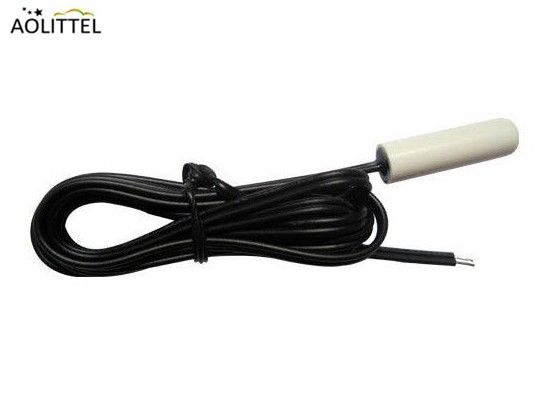

c.CWF3 플라스틱으로 포장
| 차원 (mm) | 코드 | S1 | S2 | S3 | S4 | 기능 | 적용 |
|
D | 3.5 | 4 | 5 | 6 |
수분 방지 우수한 일관성,전압 저항 |
하우스 대기, 에어컨, 냉장고 |
| L1 | 15 | 15 | 15 | 20 | |||
| L2 | 고객에 의해 조언 | ||||||
|
D | 4 | 8 | 8 | |||
| L1 | 10 | 35 | 50 | ||||
| L2 | 고객에 의해 조언 | ||||||

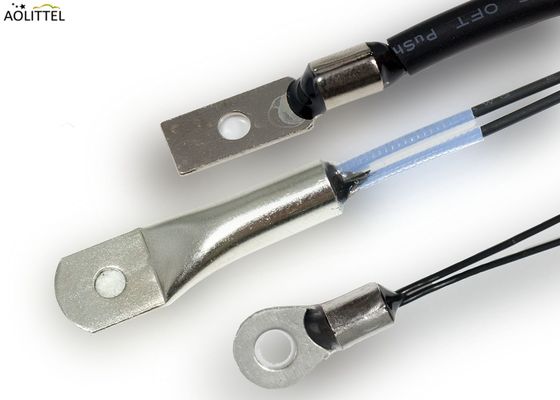

d CWF4 고정 금속판 추가
| 차원 (mm) | 기능 | 적용 |
|
|
만나볼 수 있습니다. 다른 마운트 요구 사항 민첩성 차원 |
팬 통제 산업 미터 |
e CWF5 특수 포장 형태
| 차원 (mm) | 기능 | 적용 |
|
작은 시간 일정, 빠른 반응, 안정성 |
적용 고온 환경,열기, 커피 오븐 등등 |
주요 기술 매개 변수
| 부문 번호 | 등급 저항 R25 | B 값 (25/50) |
분산 계수
|
열 시간 상수 | 작동 온도 | ||
| 범위 KOhm | 용도 % | (K) | 용도 % | MW/°C | 초 | °C | |
| CWF□□□3100 | 0.1~20 |
± 1 ±2 ±3 ±5 |
3100 | ± 1 | ≥ 22 | ≤ 70 | -55~+125 |
| CWF□□□3270 | 0.2~20 | 3270 | |||||
| CWF□□□3380 | 0.5~50 | 3380 | |||||
| CWF□□□3470 | 0.5~50 | 3470 | |||||
| CWF□□□3600 | 1~100 | 3600 | |||||
| CWF□□□3950 | 5~100 | 3950 | |||||
| CWF□□□4000 | 5~100 | 4000 | |||||
| CWF□□□4050 | 5~200 | 4050 | |||||
| CWF□□□4150 | 10~250 | 4150 | |||||
| CWF□□□4300 | 20~1000 | 4300 | |||||
| CWF□□□4500 | 20~1000 | 4500 | |||||
설명
열기전 탐사선 집합은 다른 구성 요소와 함께 처리된 매우 정확하고 신뢰할 수 있는 열기전 요소로 구성된 미세 온도 센서입니다.이 센서는 다양한 형태의 요소로 제공되는 사용자 정의 조립입니다., 우리의 고객의 애플리케이션과 필요에 부응합니다.
(주) (주) 다운로드________
NTC 테르모시터 내부 마이크로 온도 센서는 온도에 민감한 저항체입니다. 저항의 음 온도 계수율은 온도 증가에 따라 기하급수적으로 감소합니다.높은 감수성 덕분에, NTC 온도 변압기는 온도 센서, 온도 보상 장치 및 급류 제한 장치로 널리 사용됩니다.
마이크로 온도 센서는 에포시 코팅을 하고 있으며, 응용 프로그램에서 온도 감지, 측정 또는 제어의 일반적인 목적으로 설계되었습니다.그것은 전기 인터페이스의 다양한 요구 사항을 충족시키기 위해 실리콘 와이어 또는 tinned 구리 접착 철 전선과 통합 될 수 있습니다.
이 시리즈의 센서 요소 (NTC 열전도 칩) 는 에포кси 밀폐의 끝에 위치합니다.에포кси 밀폐는 빠른 반응 시간뿐만 아니라 제한된 공간에서 응용을 위해 작은 지름에서 달성 할 수 있습니다또한, 사용자 정의 된 NTC 온도 변압기는 요구 사항에 따라 제공 될 수 있습니다. 예를 들어 사용자 정의 된 저항, B 상수 또는 전선 또는 전선의 길이가 있습니다.
어떻게 하면 충분한 사양으로 빠르게 제안을 받을 수 있을까요?
1작동 온도 범위: ?
2응용 환경: ?
3- 주택의 재료와 크기: ?
4센서 요소의 사양: NTC/DS18B20/RTD 등
(예를 들어: 감지 요소가 NTC 열전기라면, 25도에서의 저항은 10KOHM, 저항 허용량은 ±1%이며, 베타 값은 3950, 베타 허용량은 ±1%)
5케이블 가로대와 길이
6. 케이블의 꼬리를 어떻게 처리합니까? 단지 벗겨지고 캔? 커넥터를 연결하거나 벗겨지고 캔? 커넥터를 연결하는 경우 커넥터의 부품 번호를 알려주십시오. 우리는 적합한 하나를 추천 할 것입니다.
7특별한 요구 사항? 예를 들어, 여러 온도 지점의 허용도
8필요량 추정
PS: 당신이 우리에게 데이터 시트 / 도면 또는 유명한 MPN를 제공할 수 있다면, 당신은 위의 정보를 제공 할 필요가 없습니다
특징
높은 정밀도
스테인리스 스틸, 알루미늄, 플라스틱, 링 라그 등과 같은 다른 가구에서 될 수 있습니다.
케이블 모델: 주로 UL 등급 105C,PVC 125C,실리콘 150C,180C,200C PTFE,300C 스테인리스 넥타이 케이블 등.
대량 생산에 대한 우수한 균일성/안정성/신뢰성
주요 응용 분야: 가전, BBQ, 의료, 자동차
적용
가정 및 자동차 에어컨, 냉장고, 냉장고, 워터 히터, 음료수, 라디에이터, 식기세척기, 살균기, 세탁기, 건조기,중간 또는 낮은 온도 건조 상자와 일정한 온도 상자.
응용 예제
NTC 온도 센서 및 온도 센서 응용 예제 #1:
의료기기의 온도 측정
NTC 온도 센서 & 온도 센서 응용 예제 #2:
의료기기의 온도 측정
NTC 온도 센서 및 온도 센서 응용 예제 #3:
의료기기의 온도 측정
NTC 열기 & 온도 센서 응용 예제 #4:
자동차용 온도 측정
NTC 열기 & 온도 센서 응용 예제 #5:
사무실 자동화 애플리케이션의 온도 측정 (복사기, 프린터, 팩스 기계)
NTC 열기 & 온도 센서 응용 예제 #6:
가정용 전자제품 (기온조화기) 의 온도 측정기
NTC 열기 & 온도 센서 응용 예제 #7:
가정용 전자제품 (냉장고) 의 온도 측정기
NTC 열기 & 온도 센서 응용 예제 #8:
가정용 전자제품의 온도 측정기 (마이크로 웨이브 오븐)
NTC 열기 & 온도 센서 응용 예제 # 9:
가정용 전자제품의 온도 측정기 (난방 경보)
NTC 온도 센서 및 온도 센서 응용 예제 #10:
가정용 전자제품의 온도 측정기 (CCTV)
NTC 온도 센서 & 온도 센서 응용 예제 #11:
가정용 전자제품의 온도 측정기 (가스 오븐)
NTC 온도 센서 & 온도 센서 응용 예제 #12:
가정용 전자제품 (물 보일러) 의 온도 측정기
NTC 온도 센서 & 온도 센서 응용 예 #13:
가정용 전자제품의 온도 측정기 (편의 화장실)
NTC 열기 & 온도 센서 응용 예제 #14:
가정용 전자제품 (카메라) 의 온도 측정기
NTC 온도 센서 및 온도 센서 응용 예제 #15:
가정용 전자제품 (태블릿 컴퓨터 및 노트북 컴퓨터) 의 온도 측정 장치
사용된 센싱 원소-NTC 열역
고품질 및 고성능의 NTC 열매기 작업실
우리는 독보적인 프로세스와 리더 핵심 기술을 가지고 있습니다. 세라믹 파우더 장비의 독점적 지적 재산권으로, 칩으로 만들어졌습니다. 높은 성능의 NTC 자동 대량 생산.
우리는 12개 이상의 시리즈의 고성능 NTC 온도 변속기 자동 생산 라인을 가지고 있습니다. 제품들은 큰 생산,고품질,좋은 일관성,고 신뢰성,게다가 그것은 많은 종류의 NTC 온도 센서로 만들어질 수 있습니다또한 다른 NTC 센서 공장에도 공급될 수 있고 대량으로 해외로 수출될 수 있습니다.
|
|
|
|
|
|
NTC 온도 센서 - 워크샵에 한눈에
신뢰성 검사
| 테스트 항목 | 시험 표준 | 시험 방법 | 성능 요구 사항 |
| 0 전력 저항 | IEC 60539-1 | 25°C±0.005°C의 일정한 온도 욕조에 샘플을 담아, 일정 저항을 테스트합니다. |
저항 Tol ± 1%
|
| B 값 | IEC60539-1 | 25°C,50°C (또는 85°C) 의 일정한 온도 목욕탕에 샘플을 몰아넣고, 일정 저항을 테스트하고 B 값을 계산합니다. |
저항 Tol ± 1%
|
| 자유 추락 |
IEC60068-2-32
|
떨어지는 높이: 1.5±0.1m, 표면: 시멘트, 1번 |
명백한 손상이 없습니다, R25△R/R≤±1%
|
| 단열 |
IEC60539-1
|
500V 압력 단열 껍질 단열 저항 테스트 |
>500Mohm
|
| 전압을 견딜 수 있습니다 | IEC60539-1 |
저항 전압: 1500V/AC, 누출 전류:2mA 지속: 60초
|
명백한 손상은 없습니다.
|
| 긴장 | IEC60068-2-21 |
끝에서 균일한 당기 속도, F>4.0KG (고객의 요청)
|
명백한 손상이 없습니다, R25△R/R≤±1%
|
| 진동 | Q/HBm 108-94 | 시험 주파수: 10~500Hz,스윙: 1.2mm 가속: 30m/s2 방향 X,Y,Z 시간:8시간/방향 |
명백한 손상이 없습니다, R25△R/R≤±1%
|
| 일정 습도와 열 | IEC60068-2-78 | 온도:40±2°C 습도:92-95%RH 시간:1000±24시간 |
명백한 손상이 없습니다, R25△R/R≤±1%
|
| 열 시간 상수 | EC60539-1 | 25°C의 물에 잠수, 열 평형 후, 85°C에 잠수, 저항은 63.2%, 전체 시간을 계산 |
<10초
|
| 고온 보관 | IEC60068-2-2 | 온도:125°C±5°C 시간: 1000±24시간 | 명백한 손상이 없습니다, R25△R/R≤±1% |
| 추위 및 열 충격 | IEC60068-2-14 |
-40°C~+125°C T1:30min 사이클 시간:1000
|
명백한 손상이 없습니다, R25△R/R≤±1%
|
| 두드러기 실험 | IEC60068-2-77 |
가속도:250m/s2 펄스 지속: 6ms 탭 시간: 1000 회복 시간: 2 시간
|
명백한 손상이 없습니다, R25△R/R≤±1%
|
| 낮은 온도 저장 | IEC60068-2-1 |
온도: 40±2°C 시간: 1000±24시간
|
명백한 손상이 없습니다, R25△R/R≤±1%
|
| 소금 스프레이 | IEC60068-2-11 | 온도: 35±2°C 수집 시간: 1.0mL ~ 2.0mL 시간: 실제 수요에 따라 결정 |
명백한 손상이 없습니다, R25△R/R≤±1%
|
시험 및 검사 장비의 도입
|
|
|
|
이름: 고열/저열 충격 챔버 기능:시험용품은 고열/저열 충격 챔버에 견딜 수 있습니다. |
이름: 일정한 온도 및 습도 챔버 기능: 시험용 제품 저장 상태, 일정 습기와 열 |
|
|
|
|
이름: 진동 테스트 장비 함수: 진동 주파수와 진폭으로 생성되는 운송 중 제품에 미치는 영향을 검사합니다. |
이름: 소금 스프레이 테스트 기계 함수: 산화,성식에 대한 시험 제품의 저항성 |
|
|
|
이름: 레이저 입자 크기 분석기 기능: 레이저 입자 크기의 분석 물질 |
이름: 진공 및 고온 건조 오븐 기능: 고온 노화 시험 |
|
|
|
이름: 스펙트럼 분석기 기능: 제품의 유해 물질 함량을 분석 |
이름: 전해질 두께 측정기 기능: 원료의 코팅 두께를 테스트하는 데 사용됩니다. |
|
|
|
이름: 일정한 온도 기름 목욕 기기 함수: 일정한 점 저항의 환경 온도 테스트 (내용 ±0.002°C) |
이름: 낮은 온도 정밀 테스트 싱크 함수: -70°C~0°C의 일정한 포인트 저항에서 시험 온도 (내용 ±0.01°C) |
|
|
|
이름: DC 일정한 전압 및 일정한 전류 전원 공급 (고전류) 함수: 테스트 U-I 곡선 |
이름: 고 정밀 테르미스토르 분류기 함수: 열전지 저항 테스트 |
|
|
|
이름: 분산 및 열 시간 상수 시험 기구 함수: 시험 분산 및 열 시간 상수 |
이름: NTC 충격 검사기 함수: 어떤 제품들이 견딜 수 있는지 테스트하는 충동 용량 |
|
|
|
이름: 저항 전압 시험 기구 기능: 시험 단열, 전압을 견딜 수 있습니다. |
이름: DC 일정한 전압 전원 공급 함수: 시험용 전력 소모량 |
|
|
|
이름: 프로젝터 기능: 외관과 내부 구조를 테스트 |
이름: 연장율 기구 함수: 선의 시험 연장 속도 |
|
|
|
이름: 과부하 노화 테스트 기계 기능: 온도 측정 제품의 전기 노화 시험 |
이름: 화학 실험 테이블 기능: 화학 혼합 |
|
이름: 노화 단계 기능: 제품의 노화 신뢰성 테스트 |
